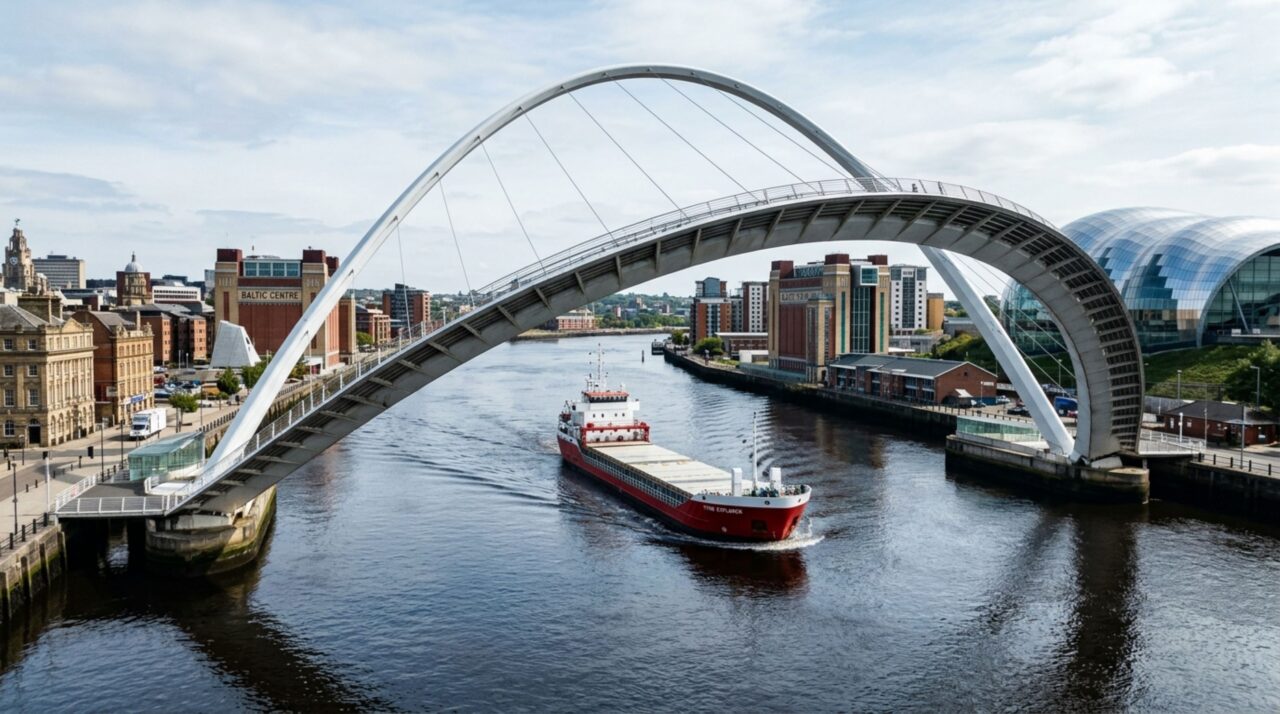

Em vez de abrir para os lados ou levantar apenas uma pequena seção, uma ponte inteira para pedestres gira como uma enorme pálpebra até criar espaço suficiente para barcos passarem pelo rio abaixo

Sobre o rio Tyne, entre Gateshead e Newcastle, na Inglaterra, existe uma passarela cuja abertura não se parece com a de praticamente nenhuma ponte convencional. A Gateshead Millennium Bridge movimenta seus dois grandes arcos simultaneamente, fazendo toda a estrutura rígida girar até criar um vão para embarcações. O movimento lembra uma pálpebra abrindo lentamente, característica que tornou a obra conhecida como “Blinking Eye Bridge”, ou ponte do olho piscando.

Como a Gateshead Millennium Bridge consegue inclinar a estrutura inteira?

A ponte é formada essencialmente por dois grandes arcos de aço. Um deles corresponde ao tabuleiro curvo utilizado por pedestres e ciclistas; o segundo sobe acima do rio e sustenta esse caminho por meio de cabos. Em vez de separar essas partes quando uma embarcação se aproxima, ambas permanecem conectadas e giram juntas ao redor de pontos comuns nas extremidades.

Durante a abertura, o arco superior desce enquanto o tabuleiro sobe. Como os dois componentes se contrabalançam, o movimento exige menos energia do que seria necessário para simplesmente levantar uma massa equivalente sem compensação. O Gateshead Council explica que toda a ponte se comporta como uma única estrutura rígida durante a operação.

Leia também: O oceano parece plano quando visto de um barco, mas sua superfície possui colinas e vales de até 2 metros que os satélites conseguem usar para rastrear correntes invisíveis

O que faz uma ponte de centenas de toneladas girar sobre o rio?

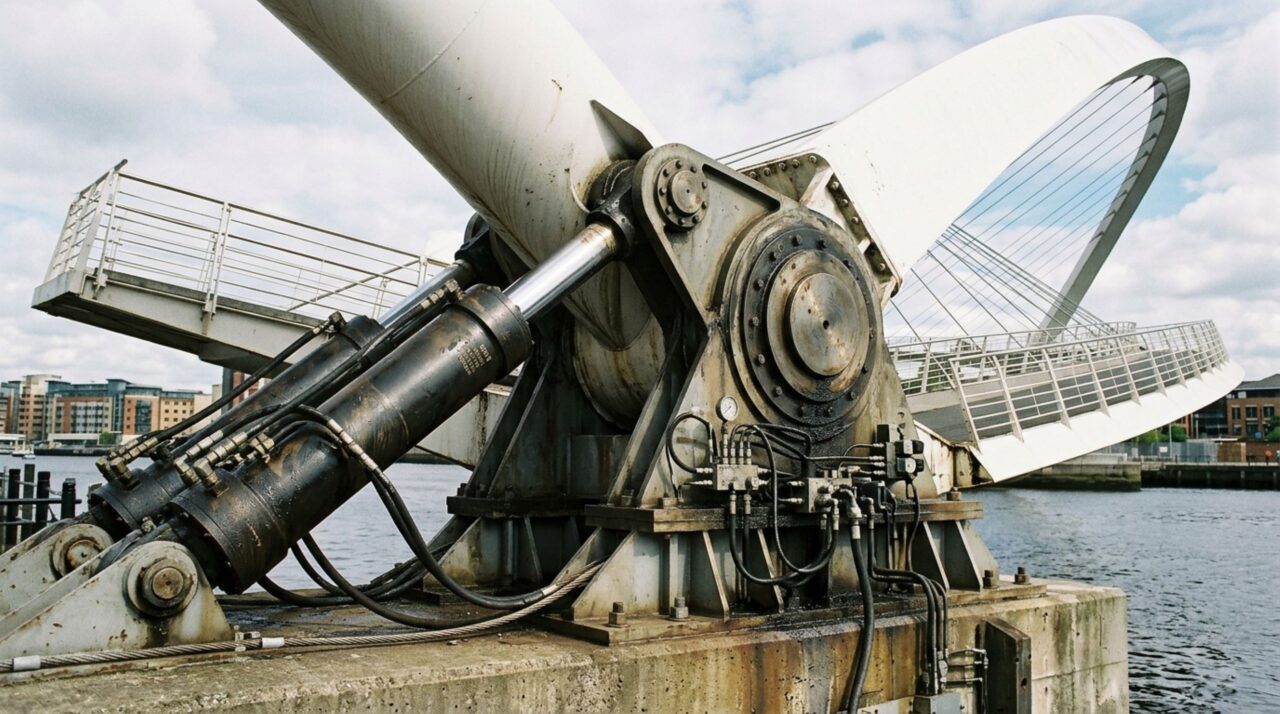

Grandes cilindros hidráulicos instalados nas extremidades fornecem a força necessária para produzir o movimento. O sistema controla cuidadosamente a rotação até que o tabuleiro, normalmente quase horizontal, fique elevado no centro e libere espaço para barcos que precisam continuar rio acima.

• Estrutura: Dois grandes arcos de aço permanecem unidos durante o movimento.
• Movimento: O arco superior desce enquanto o tabuleiro sobe.
• Acionamento: Cilindros hidráulicos fazem a estrutura girar.
• Contrapeso: Um arco ajuda a equilibrar o movimento do outro.
• Objetivo: Criar altura livre suficiente para permitir a passagem de embarcações.

Este vídeo registra uma abertura completa em tempo real e permite observar como a geometria da ponte permanece praticamente inalterada enquanto todo o conjunto gira sobre o Tyne.

Por que a Gateshead Millennium Bridge parece um enorme olho piscando?

Vista lateralmente, sua aparência explica rapidamente o apelido. Quando fechada, o arco estrutural forma uma grande curva acima do tabuleiro. Quando os dois elementos começam a girar, o espaço entre eles muda de posição como se uma enorme pálpebra estivesse lentamente se abrindo. Os próprios projetistas descrevem o movimento como semelhante à abertura de um olho fechado.

Esse efeito não foi criado apenas para produzir espetáculo visual. A geometria resolve simultaneamente duas necessidades: oferecer uma passagem baixa e acessível para pedestres e ciclistas quando fechada e liberar o canal para embarcações quando aberta. Por isso, arquitetura e mecanismo são praticamente inseparáveis nessa estrutura.

Por que os engenheiros escolheram girar tudo em vez de abrir apenas uma parte?

Uma ponte móvel convencional poderia utilizar folhas basculantes, um trecho elevatório ou partes giratórias. O projeto vencedor, desenvolvido pela WilkinsonEyre com os engenheiros da Gifford, buscava uma solução capaz de cruzar o Tyne sem criar uma estrutura visualmente pesada e, ao mesmo tempo, preservar a navegação no rio.

A forma curva também permitiu alongar a travessia. Segundo a WilkinsonEyre, a distância de aproximadamente 105 metros entre os pontos principais de apoio transforma-se em cerca de 120 metros ao acompanhar a curva do tabuleiro. A solução resultou na primeira ponte basculante desse tipo no mundo.

Quais números ajudam a entender a Gateshead Millennium Bridge?

Além do movimento incomum, a ponte foi concebida especificamente para pedestres e ciclistas, ligando Gateshead Quays à margem de Newcastle. A passagem para pedestres fica ligeiramente mais elevada que a ciclovia, melhorando a vista para o rio e permitindo separação mais clara entre os dois fluxos.

O que acontece quando um barco precisa passar debaixo da ponte?

Antes da inclinação, o acesso de pedestres e ciclistas é interrompido. O sistema hidráulico então começa a girar lentamente todo o conjunto. Conforme o arco estrutural se aproxima da horizontal, o tabuleiro sobe e forma uma grande curva acima da água, abrindo o corredor necessário para a navegação.

Depois que a embarcação passa, o processo ocorre no sentido inverso e o tabuleiro retorna à posição de travessia. A página oficial do Gateshead Council sobre o projeto da ponte explica que esse contrabalanço reduz a energia necessária para cada operação. Mais de duas décadas depois de inaugurada, a estrutura continua sendo simultaneamente infraestrutura de transporte e uma das obras de engenharia mais reconhecíveis do nordeste inglês.
