Em uma região da Grécia onde o fundo do mar chega a cerca de 65 metros e terremotos podem deslocar o terreno, uma ponte de mais de 2 quilômetros precisou ser apoiada sobre fundações gigantes sem encontrar rocha firme mesmo a 100 metros de profundidade
Tubos de aço, bases de 90 metros e sistemas para movimentos sísmicos permitiram erguer a travessia sobre sedimentos profundos no Golfo de Corinto

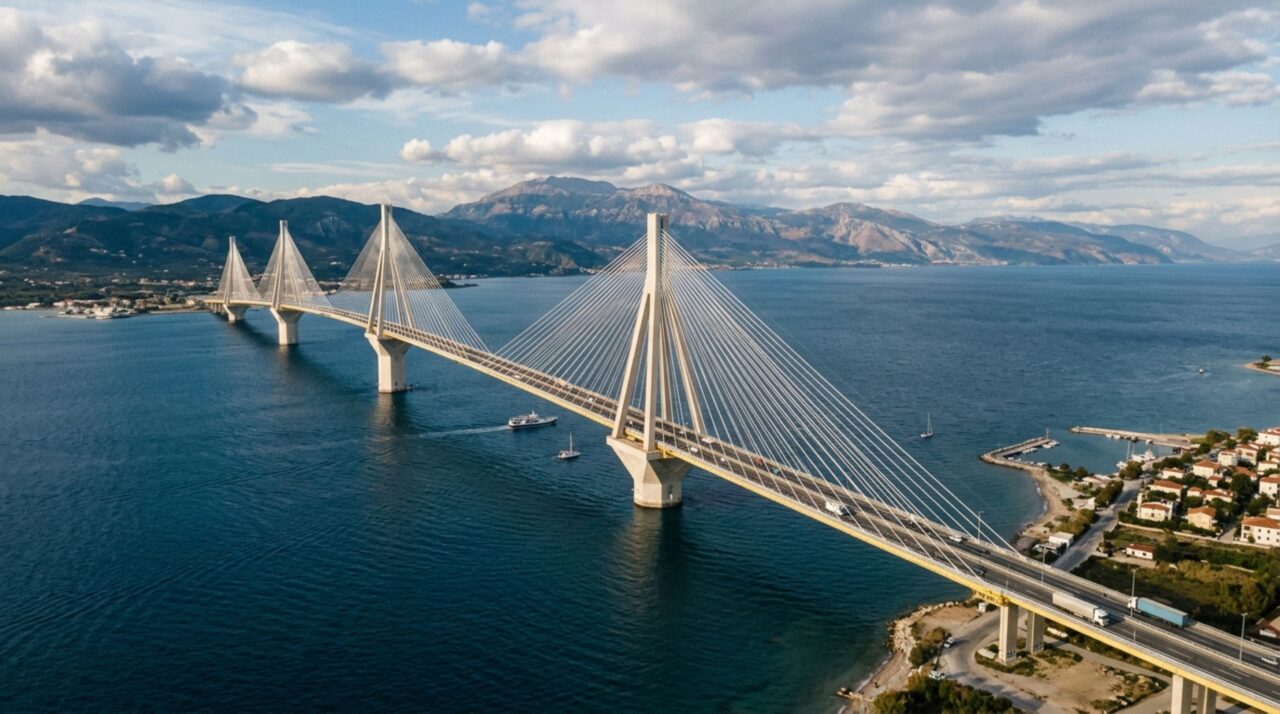

No estreito que separa Rio de Antirrio, no oeste da Grécia, engenheiros enfrentaram uma combinação incomum de água profunda, sedimentos fracos e elevada atividade sísmica. Na construção da Ponte Rio–Antirrio, sondagens avançaram cerca de 100 metros abaixo do leito marinho sem encontrar rocha firme, enquanto estudos geológicos estimaram que ela poderia estar a mais de 500 metros. A solução foi fazer as enormes fundações trabalharem sobre o próprio terreno reforçado.
Como a Ponte Rio–Antirrio foi construída sem fundações apoiadas em rocha?
A ponte atravessa aproximadamente 2,5 quilômetros de água, e seu trecho principal estaiado possui um tabuleiro contínuo de 2.252 metros. No alinhamento dos pilares, a profundidade chega a cerca de 65 metros, enquanto o subsolo é formado por camadas aluviais de argila, silte, areia e cascalho com características mecânicas relativamente fracas.
Cravar estacas até a rocha, portanto, seria impraticável. Em vez disso, os projetistas adotaram grandes caixões circulares de concreto apoiados sobre uma camada superficial de solo previamente reforçada. Essa configuração funciona de maneira diferente de uma fundação profunda convencional ancorada em um estrato rochoso resistente.
O que foi colocado no fundo do mar antes das bases gigantes?
A região abaixo de cada pilar recebeu aproximadamente 150 a 200 inclusões tubulares de aço, dependendo da posição. Esses elementos tinham cerca de 2 metros de diâmetro, 25 a 30 metros de comprimento e eram instalados verticalmente em uma malha que alcançava também uma área externa ao perímetro da fundação.
Sobre as inclusões foi preparada uma camada nivelada de cascalho com aproximadamente 3 metros de espessura. As principais etapas desse sistema incluíam.
- Cravar os tubos metálicos no sedimento marinho.
- Reforçar uma área de aproximadamente 8.000 metros quadrados sob cada fundação.
- Depositar e nivelar a camada de cascalho sobre o terreno reforçado.
- Transportar as gigantescas bases flutuantes até suas posições definitivas.
- Afundar e posicionar cada fundação sobre a superfície preparada.
O vídeo abaixo apresenta a Ponte Rio–Antirrio e explica os desafios de engenharia enfrentados para construí-la sobre águas profundas e terreno sísmico.
Por que as fundações da Ponte Rio–Antirrio chegam a 90 metros de diâmetro?

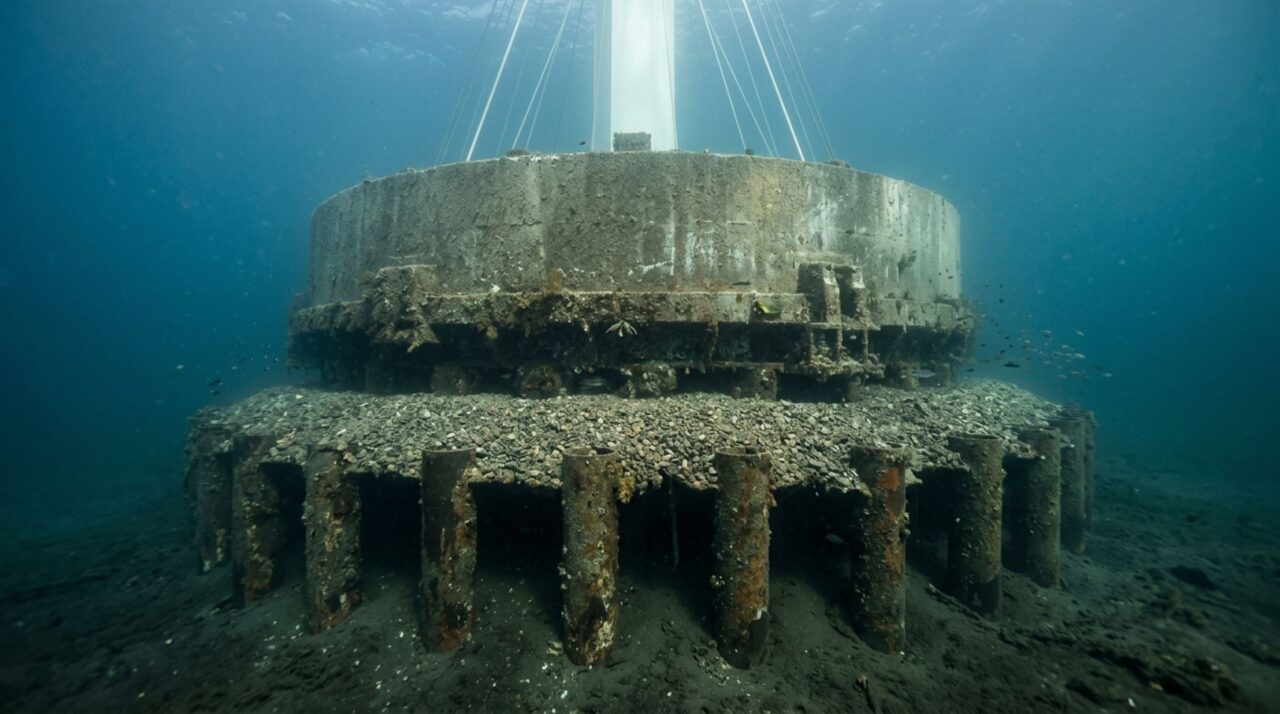

Cada base principal tem aproximadamente 90 metros de diâmetro no nível do fundo marinho. Essa enorme superfície ajuda a distribuir as cargas sobre o terreno reforçado, em vez de concentrá-las em uma fundação estreita. Os caixões foram inicialmente construídos em doca seca e depois rebocados enquanto outras partes eram concretadas.
Os tubos de aço não funcionam como estacas convencionais conectadas estruturalmente à fundação. Eles atuam como inclusões para melhorar a resistência do solo. Entre seus topos e a base existe a camada de cascalho, característica essencial do conceito adotado para controlar o comportamento da fundação sob carregamentos extremos.
Como a ponte consegue enfrentar terremotos e movimentos tectônicos?
O Golfo de Corinto é uma região de forte atividade sísmica e também sofre movimentos tectônicos. Por isso, o projeto não buscou tornar toda a estrutura completamente rígida. O sistema foi concebido para permitir deslocamentos controlados e dissipar grandes quantidades de energia durante eventos extremos.
O tabuleiro principal é totalmente suspenso por cabos nos quatro pilares e permanece contínuo ao longo de 2.252 metros. Juntas especiais nas extremidades permitem grandes movimentos, enquanto dispositivos para-sísmicos e sistemas de dissipação ajudam a limitar os esforços transmitidos à estrutura. O operador apresenta essas soluções no material técnico oficial sobre projeto e construção da ponte.
Quais números mostram a escala da Ponte Rio–Antirrio?
A combinação entre fundações gigantes e terreno extremamente profundo explica por que a obra se tornou uma referência em engenharia geotécnica. Sondagens de até 100 metros abaixo do leito não encontraram rocha, e estimativas geológicas colocam o embasamento a mais de 500 metros de profundidade.
O desafio não era apenas sustentar o peso da ponte. As fundações precisavam manter capacidade resistente diante de ações sísmicas, pressões hidrodinâmicas, possíveis deslocamentos tectônicos e assentamentos do solo, tudo isso no fundo de um estreito sujeito também a ventos intensos.
| Característica | Valor aproximado | Função ou contexto |
|---|---|---|
| Tabuleiro suspenso | 2.252 m | Trecho contínuo estaiado |
| Profundidade da água | Até 65 m | Local das principais fundações |
| Diâmetro das bases | 90 m | Distribuição das cargas |
| Tubos metálicos | 25 a 30 m | Reforço do terreno |
O que tornou essa solução diferente de uma fundação convencional?
Em uma ponte convencional, seria desejável transferir as cargas para uma camada suficientemente resistente, muitas vezes por estacas profundas. Em Rio–Antirrio, essa alternativa esbarrava na enorme espessura dos sedimentos. A engenharia precisou transformar as camadas superiores do próprio fundo marinho em uma base capaz de trabalhar com os grandes caixões.
Inaugurada em 2004, a estrutura mostra como fundações superficiais podem ser combinadas com melhoramento de solo para enfrentar condições que inicialmente pareciam incompatíveis com uma ponte desse porte. O resultado não elimina os movimentos do terreno; ele foi projetado justamente para tolerá-los dentro dos limites previstos.
