Com mais de 500 metros de altura e uma estrutura que se estreita progressivamente conforme sobe, este arranha-céu precisou ser projetado para controlar a força do vento antes que ela criasse oscilações desconfortáveis nos andares superiores
Uma esfera de aço de 660 toneladas trabalha com colunas, treliças e fundações profundas para reduzir movimentos provocados por tufões e terremotos

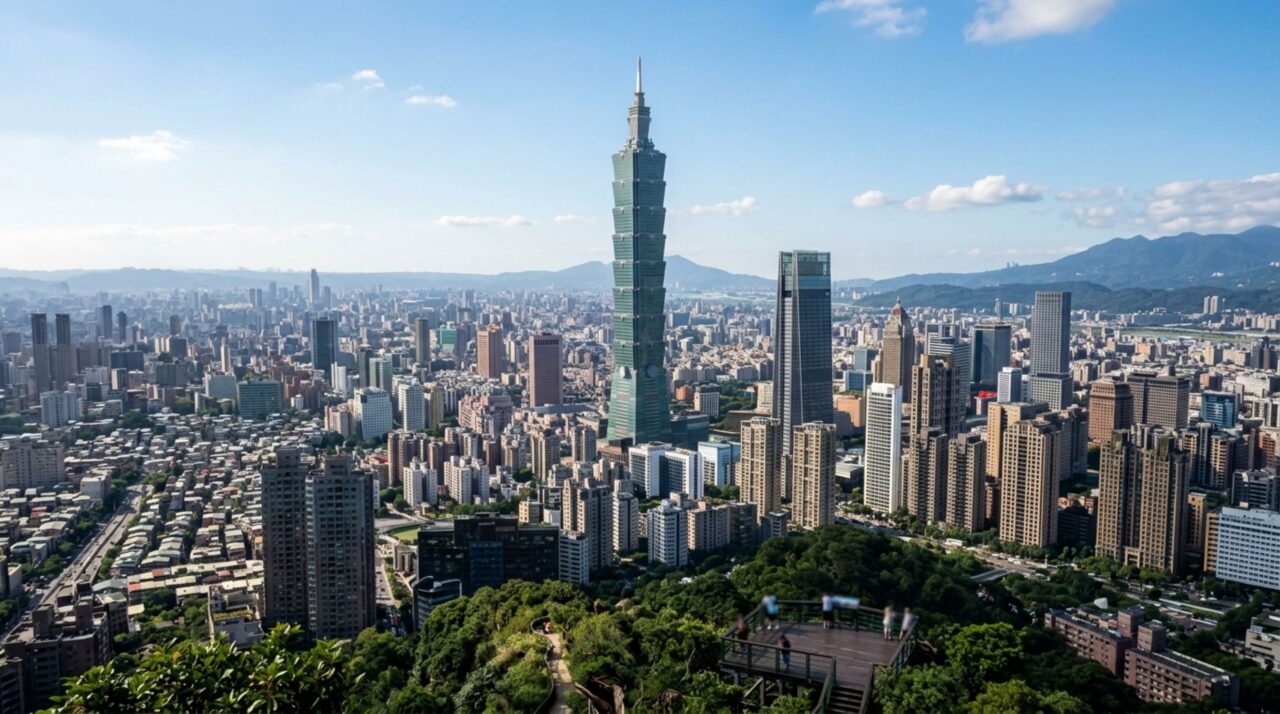

Com 508 metros de altura e 101 andares acima do solo, o Taipei 101 precisou enfrentar simultaneamente tufões e terremotos frequentes em Taiwan. Para controlar seus movimentos, os engenheiros combinaram uma estrutura extremamente rígida com enormes colunas, treliças de ligação e um pêndulo de aço de 660 toneladas instalado próximo ao topo.
Como o Taipei 101 consegue permanecer estável com 508 metros de altura?
A torre utiliza um sistema estrutural composto, com núcleo central, grandes colunas periféricas e treliças conhecidas como outriggers. Instaladas principalmente nos pisos mecânicos, essas estruturas conectam partes internas e externas do edifício para que trabalhem juntas quando forças laterais provocadas pelo vento ou por terremotos tentam deformar a torre.
A fundação também é excepcional. Segundo o próprio edifício, foram instaladas 380 estacas com cerca de 1,5 metro de diâmetro, cravadas a profundidades que chegam a aproximadamente 80 metros. Algumas penetram dezenas de metros na rocha, criando uma base capaz de receber as enormes cargas verticais e laterais da torre.
O que acontece quando ventos fortes começam a fazer a torre oscilar?
Um edifício alto não precisa permanecer absolutamente imóvel. Pequenos deslocamentos são esperados, mas rajadas repetidas podem aproximar a estrutura de determinadas frequências naturais de vibração, aumentando o movimento e causando desconforto para as pessoas nos andares superiores.
Entre os principais sistemas utilizados estão:
- Grandes colunas estruturais distribuindo as cargas.
- Treliças outrigger ligando núcleo e colunas externas.
- Um amortecedor de massa sintonizada próximo ao topo.
- Amortecedores hidráulicos para dissipar energia.
- Fundação profunda apoiada por centenas de estacas.
Este vídeo mostra especificamente o enorme amortecedor de massa do edifício e registra seu movimento durante eventos de vento forte e terremotos, permitindo visualizar como a esfera trabalha como um pêndulo.
Como funciona o pêndulo de 660 toneladas do Taipei 101?

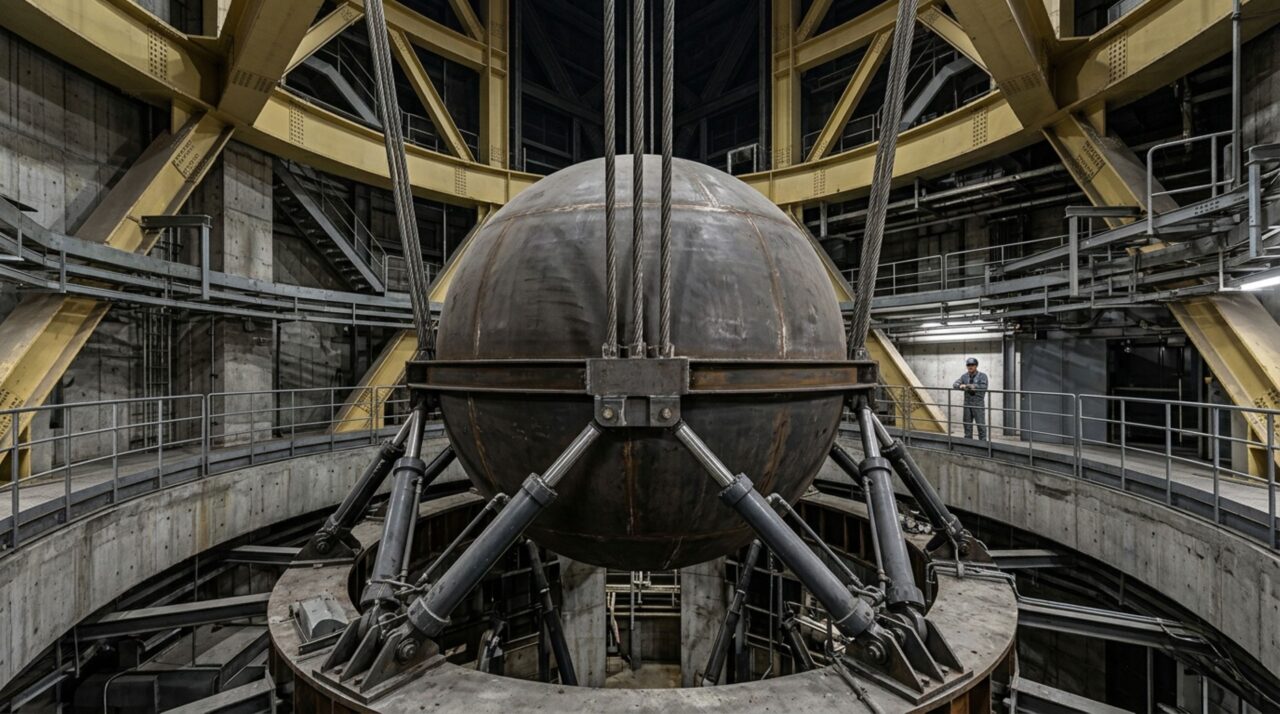

O sistema é um tuned mass damper, ou amortecedor de massa sintonizada. Sua parte mais visível é uma esfera de aço de aproximadamente 5,5 metros de diâmetro e 660 toneladas, formada por 41 camadas de placas metálicas. Ela fica suspensa por 92 cabos de aço e pode se movimentar em resposta à oscilação da torre.
Quando o edifício se desloca lateralmente, a inércia faz a enorme massa responder de maneira defasada, reduzindo parte da energia do movimento estrutural. O sistema possui ainda oito grandes amortecedores hidráulicos viscosos e um anel limitador que restringe o deslocamento da esfera a aproximadamente 1,5 metro durante eventos extremos.
Por que simplesmente tornar o prédio completamente rígido não resolveria o problema?
Arranha-céus precisam equilibrar rigidez e capacidade de deformação. Uma estrutura excessivamente flexível poderia produzir movimentos desconfortáveis, enquanto tentar eliminar completamente qualquer deslocamento exigiria componentes muito mais pesados e poderia criar esforços internos ainda maiores.
| Elemento | Função |
|---|---|
| Esfera de 660 t | Contrapor oscilações da torre |
| Outriggers | Conectar núcleo e colunas externas |
| Colunas gigantes | Resistir a cargas verticais e laterais |
| 380 estacas | Transferir cargas ao terreno profundo |
O projeto permite movimentos controlados e utiliza o amortecedor justamente para diminuir as vibrações mais incômodas. A prioridade do TMD é especialmente importante sob ação do vento, embora o sistema também possa reagir durante terremotos.
Como o Taipei 101 foi preparado para enfrentar terremotos?
Taiwan está numa região tectonicamente ativa, por isso o projeto não poderia considerar apenas tufões. As grandes colunas, o núcleo e as treliças de ligação formam um sistema tridimensional capaz de compartilhar esforços entre diferentes partes da torre quando o solo se movimenta.
O amortecedor também se movimenta durante tremores, mas não deve ser entendido como o único responsável pela resistência sísmica. A segurança depende principalmente do sistema estrutural completo e de sua capacidade de resistir e deformar de maneira controlada sem perder estabilidade.
Por que a forma escalonada também influencia o comportamento do vento?
O Taipei 101 não possui uma fachada lisa e uniforme do chão ao topo. Sua torre é organizada em módulos sucessivos de oito pavimentos, inspirados em formas tradicionais asiáticas, criando mudanças de geometria ao longo da altura.
Essas variações modificam a forma como o vento contorna o prédio e ajudam a evitar uma resposta aerodinâmica totalmente uniforme ao longo de toda a fachada. Ainda assim, a geometria sozinha não resolveria o problema. É a combinação entre forma, rigidez estrutural e o enorme amortecedor — detalhado pelo Taipei 101 em sua página oficial — que mantém os movimentos dentro de níveis aceitáveis.
