A ponte que parece impossível de flutuar, mas se mantém no ar porque cabos distribuem o peso entre torres e ancoragens

Uma ponte estaiada pode parecer suspensa no ar por fios delicados, mas sua estabilidade depende de um sistema preciso de distribuição de forças. Cabos de aço tensionados sustentam a pista, enquanto torres, ancoragens e fundações transferem o peso dos veículos até o solo, permitindo atravessar grandes distâncias sem muitos pilares intermediários.

Como uma ponte estaiada consegue sustentar toneladas de concreto e veículos?

Vista de longe, a estrutura parece desafiar a gravidade. Uma pista extensa atravessa rios ou avenidas enquanto dezenas de cabos inclinados partem de torres elevadas. Apesar da aparência leve, o conjunto foi projetado para receber permanentemente o próprio peso e as cargas do tráfego.

O segredo está na divisão das forças. Os cabos trabalham principalmente sob tração, enquanto as torres recebem esforços de compressão. O tabuleiro também participa do equilíbrio, resistindo à flexão e às forças horizontais produzidas pelos estais. Nada realmente flutua: o peso percorre caminhos estruturais até alcançar as fundações.

Leia também: Um peixe que parece ter parado no tempo voltou ao rio: criadores soltaram pela primeira vez filhotes de gar tropical nascidos em cativeiro

O que acontece quando um caminhão atravessa a estrutura suspensa?

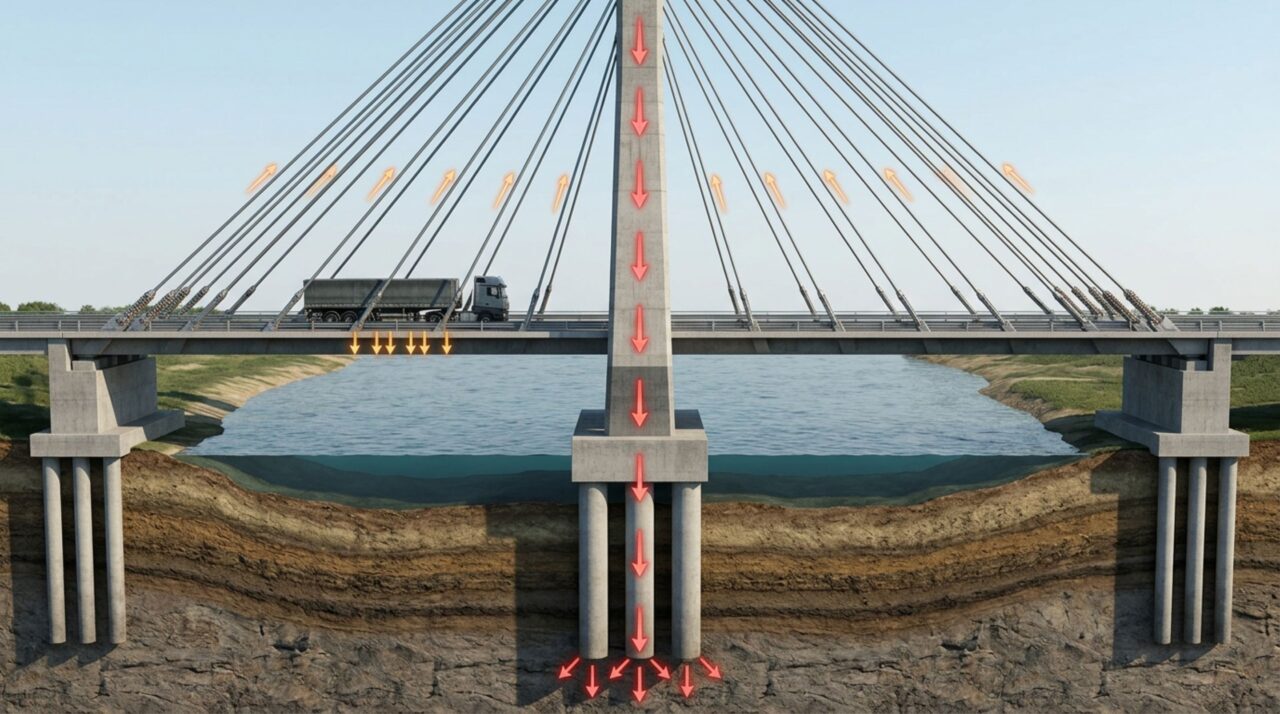

Quando um veículo pesado entra na ponte, sua carga alcança primeiro o tabuleiro, superfície por onde circula o trânsito. Parte desse esforço é transmitida aos cabos inclinados, que ajudam a sustentar diferentes segmentos da pista.

A transferência acontece por cinco componentes fundamentais:

• Tabuleiro: recebe veículos e distribui seus pesos;
• Estais: sustentam o tabuleiro por meio da tração;
• Torres: recebem forças transmitidas pelos cabos;
• Ancoragens: conectam firmemente os estais à estrutura;
• Fundações: transferem os esforços para o terreno resistente.

O vídeo A Love Letter to Cable-Stayed Bridges, do canal Practical Engineering, explica especificamente como pontes estaiadas distribuem forças e vencem grandes vãos.

Por que os cabos de uma ponte estaiada não precisam ficar na vertical?

Os estais são instalados diagonalmente porque precisam conectar diferentes pontos do tabuleiro às torres. Cada cabo exerce uma força inclinada, cuja componente vertical contribui para sustentar a pista, enquanto a componente horizontal comprime o tabuleiro em direção ao mastro.

A disposição dos cabos permite equilibrar esforços em lados diferentes da torre. Dependendo do projeto, eles formam desenhos semelhantes a leques ou linhas quase paralelas. A geometria também influencia a rigidez e a distribuição das cargas. Por isso, a posição dos estais não representa apenas uma escolha estética.

Como a engenharia comprovou esse funcionamento em uma ponte brasileira?

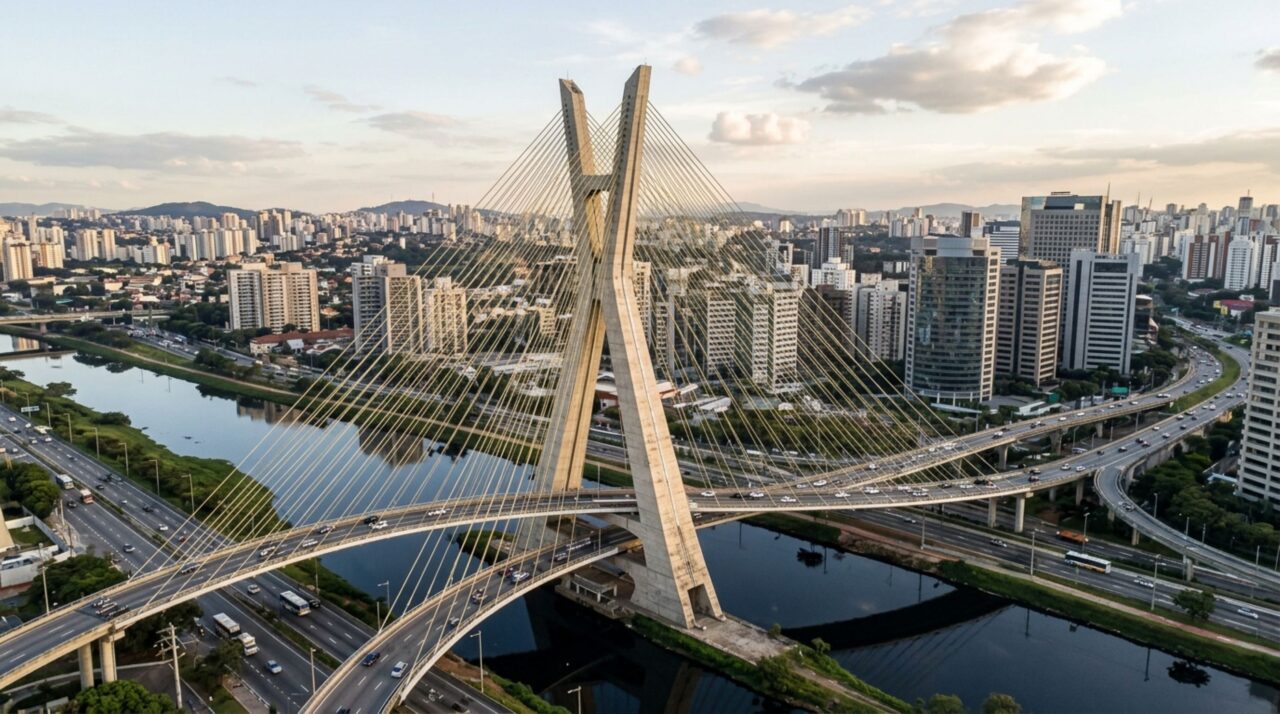

Um exemplo conhecido é a Ponte Octávio Frias de Oliveira, inaugurada em maio de 2008 sobre o rio Pinheiros, em São Paulo. Sua característica mais marcante é o mastro de concreto em formato de X, com 138 metros de altura.

Segundo a Prefeitura de São Paulo, a estrutura utiliza 144 estais para sustentar duas pistas curvas. Cada cabo conecta pontos específicos do tabuleiro ao mastro, transferindo esforços para a estrutura central. As fundações recebem essas cargas e as distribuem ao terreno, garantindo o suporte necessário à travessia.

Quais números ajudam a entender uma ponte estaiada?

Na ponte paulistana, os estais possuem comprimentos diferentes porque precisam alcançar pontos distribuídos ao longo das pistas. Essa variação acompanha a geometria do tabuleiro e a altura dos pontos de fixação.

As dimensões ajudam a compreender por que o equilíbrio depende do conjunto. Uma torre muito resistente, isoladamente, não sustentaria toda a travessia sem cabos, ancoragens e fundações compatíveis.

O que diferencia essas pontes das estruturas suspensas tradicionais?

Nas pontes pênseis, o tabuleiro normalmente fica pendurado em cabos verticais ligados a grandes cabos principais, que passam pelas torres e são ancorados nas extremidades. Nas estaiadas, os cabos inclinados conectam diretamente o tabuleiro às torres.

Essa configuração dispensa, em muitos projetos, as enormes ancoragens externas características das pontes pênseis. Entretanto, exige controle cuidadoso da tensão dos estais, inspeções periódicas e proteção contra corrosão. O resultado é uma solução eficiente para grandes travessias, na qual cada componente participa da estabilidade da estrutura.
