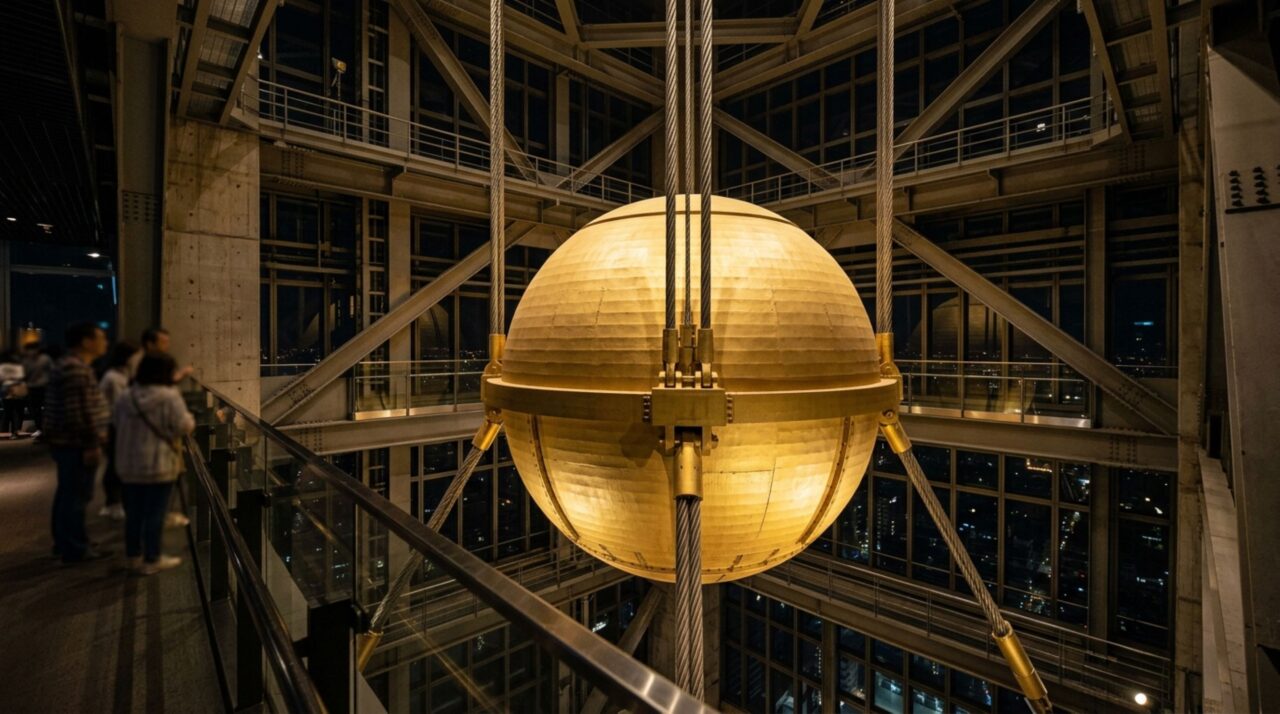

A esfera de aço de 660 toneladas suspensa no topo de um prédio de 508 metros que funciona como um pêndulo antiterremoto
A enorme esfera suspensa por cabos reduz as oscilações do Taipei 101 provocadas por ventos extremos e também reage aos movimentos sísmicos
Dentro do Taipei 101 existe uma bola dourada tão pesada quanto centenas de automóveis, pendurada por cabos entre os andares superiores. O amortecedor do Taipei 101 pesa 660 toneladas e transforma seu próprio movimento em uma defesa contra as oscilações provocadas principalmente pelos fortes ventos e também por terremotos.
Como o amortecedor do Taipei 101 consegue estabilizar um prédio de 508 metros?
O dispositivo é um Tuned Mass Damper, ou amortecedor de massa sintonizado. Ele funciona como um enorme pêndulo cuja frequência foi ajustada às características dinâmicas da torre. Quando o edifício começa a oscilar lateralmente, a massa suspensa desenvolve movimento relativo que ajuda a reduzir a resposta da estrutura.
Isso não significa que a esfera simplesmente “empurre o prédio para o lado contrário” nem que consiga anular totalmente um terremoto. O objetivo é diminuir oscilações e acelerações, dissipando parte da energia do movimento e tornando a resposta da torre mais controlada e confortável para quem está nos andares superiores.
Do que é feita a esfera gigantesca instalada dentro do Taipei 101?
A esfera possui aproximadamente 5,5 metros de diâmetro e é formada por 41 camadas de placas maciças de aço soldadas. Seu peso chega a 660 toneladas métricas, valor confirmado pelo próprio Taipei 101 e pelo Guinness World Records.
A construção reúne componentes impressionantes.
- Esfera de aço com cerca de 5,5 metros de diâmetro.
- Massa total de aproximadamente 660 toneladas.
- Conjunto formado por 41 camadas de placas de aço.
- Suspensão realizada por 92 cabos de aço.
- Oito grandes amortecedores hidráulicos viscosos abaixo da massa.
O vídeo abaixo mostra uma simulação produzida pela RWDI, consultoria de engenharia de vento envolvida no sistema, permitindo visualizar como o grande pêndulo reage enquanto o prédio oscila sob rajadas intensas.

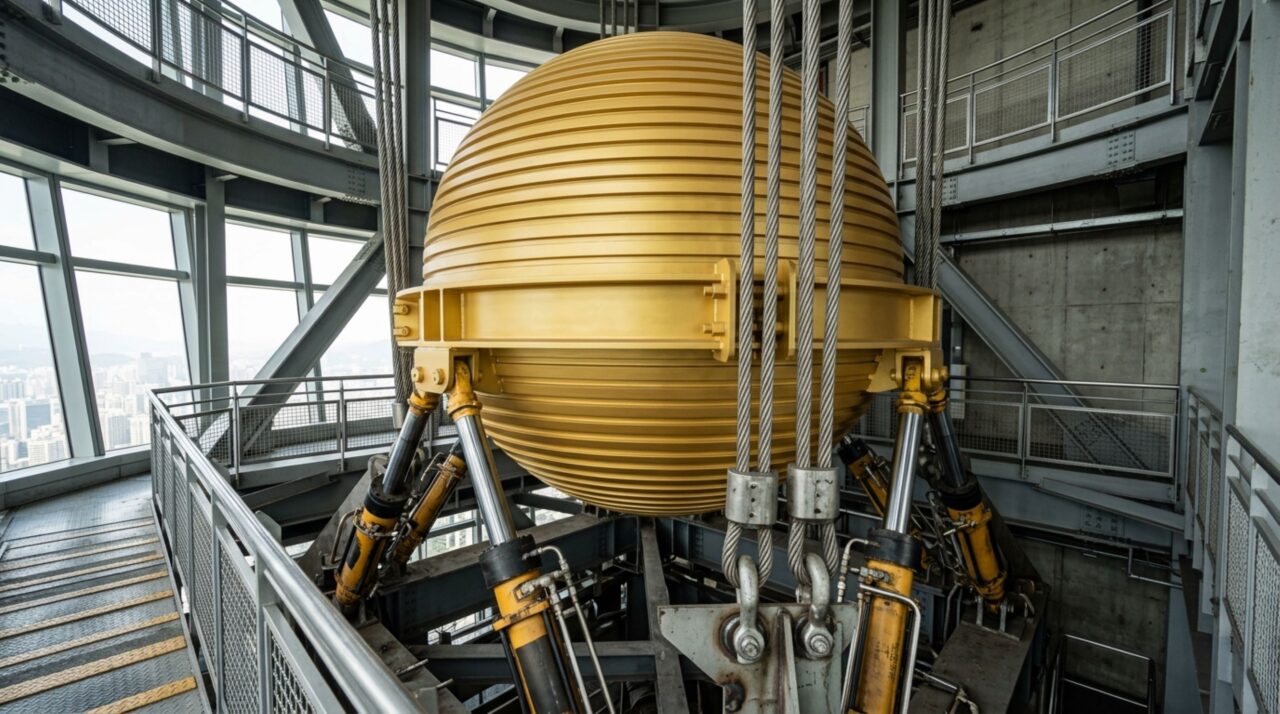

Por que o amortecedor do Taipei 101 precisa de tantos cabos de aço?
A massa fica suspensa por 92 cabos, cada um com aproximadamente 8,9 centímetros de diâmetro e 42 metros de comprimento. Segundo o Taipei 101, cada cabo reúne mais de 2 mil fios individuais de aço, uma solução que oferece flexibilidade e grande margem estrutural.
O sistema também inclui um anel limitador e oito amortecedores hidráulicos viscosos. Eles ajudam a absorver energia e controlar a amplitude do movimento da esfera, cujo deslocamento máximo de projeto é limitado a aproximadamente 1,5 metro em situações extremas.
A esfera realmente impede o Taipei 101 de cair durante um terremoto?
Não sozinha. O Taipei 101 possui uma estrutura projetada especificamente para enfrentar terremotos e tufões, incluindo fundações profundas, núcleo resistente, grandes colunas e sistemas de contraventamento. O amortecedor é apenas uma das camadas dessa estratégia de engenharia.
Sua função principal é reduzir a movimentação dinâmica, particularmente as oscilações causadas pelo vento. Em eventos sísmicos, ele também pode responder ao movimento da torre, mas seria incorreto afirmar que a esfera, isoladamente, impede o edifício de rachar ou desabar.
O que aconteceu quando um tufão fez a esfera balançar quase um metro?
Em agosto de 2015, o tufão Soudelor atingiu Taiwan e proporcionou uma demonstração real do equipamento. O amortecedor registrou aproximadamente um metro de deslocamento, então o maior movimento já registrado publicamente para a enorme esfera.
Mesmo em condições normais, a torre não permanece absolutamente imóvel. Arranha-céus muito altos são projetados para possuir certa flexibilidade. O desafio dos engenheiros está em evitar movimentos excessivos que prejudiquem a estrutura ou causem desconforto intenso às pessoas que trabalham centenas de metros acima do solo.
Por que deixar uma peça tão importante completamente visível aos visitantes?
Normalmente, amortecedores estruturais permanecem escondidos em áreas técnicas. No Taipei 101 ocorreu o contrário: a grande esfera dourada fica visível a partir do observatório, transformando uma peça funcional de engenharia em uma das atrações mais conhecidas do edifício.
É justamente essa combinação que torna a estrutura tão incomum. A bola não é um peso colocado aleatoriamente dentro da torre, mas uma massa calculada para responder ao comportamento dinâmico do arranha-céu. Quando centenas de toneladas começam a se mover silenciosamente no topo, é a física ajudando um edifício de 508 metros a enfrentar forças que não podem ser simplesmente eliminadas.
