A broca subterrânea com mais de 100 metros de comprimento que pesa milhares de toneladas e consegue atravessar montanhas de rocha
Essas fábricas móveis usam discos, força hidráulica e sistemas contínuos de transporte para abrir enormes túneis onde antes existia apenas rocha maciça
Ela entra pela lateral de uma montanha e pode passar meses praticamente sem ver a luz do dia. Uma tuneladora TBM moderna reúne força hidráulica, motores elétricos, discos de corte, esteiras transportadoras e sistemas de suporte em uma estrutura tão longa que parece uma fábrica inteira viajando debaixo da terra. Algumas ultrapassam 100 metros e milhares de toneladas, mas o modo como realmente quebram a rocha é muito diferente de uma broca convencional.
Como uma tuneladora TBM consegue transformar uma parede de rocha em um túnel?

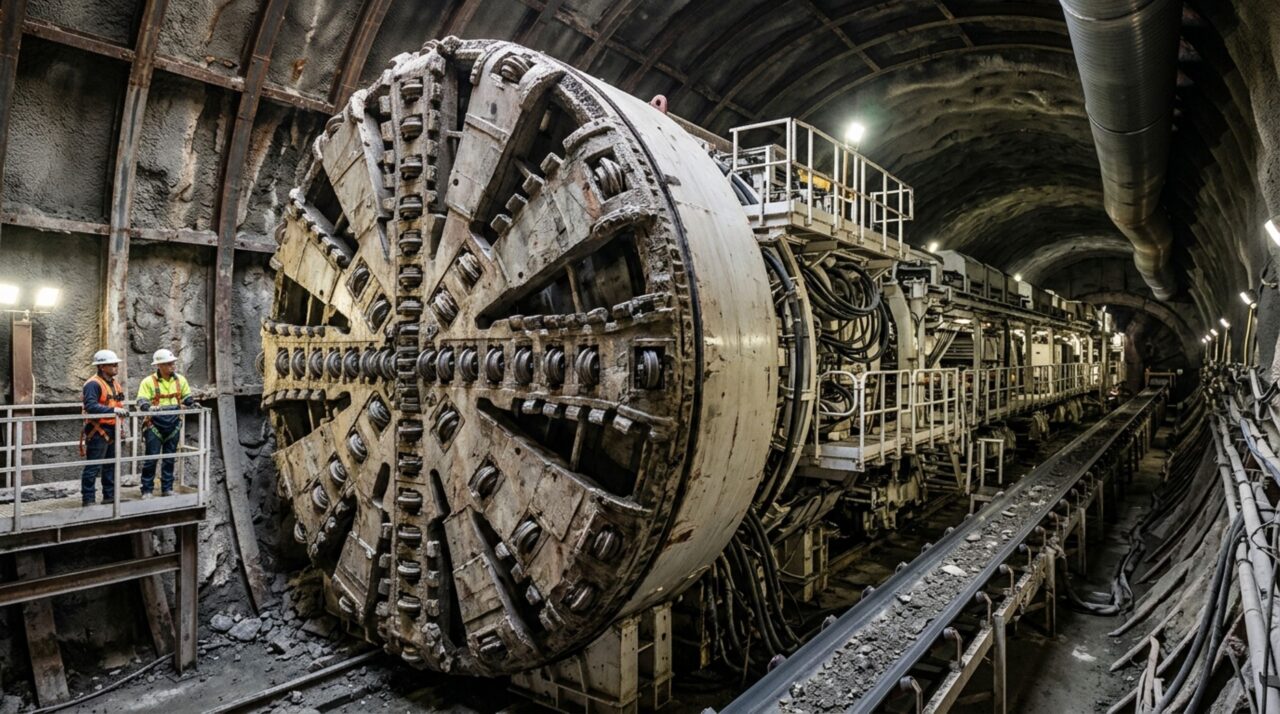

Na frente das máquinas projetadas para rocha dura existe uma enorme cabeça de corte circular. Nela são instalados discos metálicos que podem ter entre 14 e 20 polegadas de diâmetro. Quando a cabeça gira, cilindros hidráulicos exercem uma enorme força para empurrar esses discos contra a face da montanha. Em vez de rasparem a rocha como uma lixa, eles aplicam cargas concentradas capazes de provocar fraturas no material.
Conforme discos vizinhos avançam, as fraturas se encontram e pedaços de rocha começam a se desprender. Os fragmentos caem por aberturas da cabeça de corte e entram em sistemas de retirada do material escavado. Por isso, uma TBM de rocha dura trabalha simultaneamente como perfuradora, quebradora e sistema de transporte, avançando repetidamente enquanto transforma a frente maciça da montanha em um corredor subterrâneo.
Por que essas máquinas podem passar de 100 metros e pesar milhares de toneladas?
O enorme disco visto na frente representa apenas uma pequena parte de todo o equipamento. Atrás dele seguem motores, sistemas hidráulicos, transformadores, painéis elétricos, equipamentos de ventilação, sistemas de remoção da rocha, passarelas e outras estruturas auxiliares. É essa composição alongada que faz algumas tuneladoras ultrapassarem facilmente uma centena de metros. Uma das gigantes documentadas pela ASME, a Qin Liangyu, tinha cerca de 120 metros de comprimento e 4.850 toneladas.
Uma TBM desse porte pode reunir:
- Cabeça de corte com dezenas de ferramentas.
- Motores de alta potência.
- Cilindros hidráulicos de propulsão.
- Sistemas elétricos e de controle.
- Esteiras para retirada do material escavado.
- Equipamentos para instalação do revestimento.
- Passarelas e áreas de manutenção.
O vídeo da The Robbins Company, uma das fabricantes históricas de tuneladoras, apresenta a evolução dessas máquinas e mostra diferentes equipamentos de escavação subterrânea em operação. O conteúdo ajuda a perceber por que uma TBM é melhor descrita como uma fábrica móvel do que como uma simples broca gigante.
Por que a tuneladora TBM não precisa “triturar” toda a rocha até virar pó?
Esse é um detalhe decisivo para entender a tecnologia. Nas TBMs destinadas a rocha competente, os discos giratórios são pressionados com enorme força contra a superfície. Essa pressão inicia pequenas fraturas, e a combinação entre discos próximos faz partes maiores se soltarem. A própria Robbins explica o funcionamento das TBMs para rocha dura mostrando que os cilindros hidráulicos empurram os cortadores contra a rocha até que lascas sejam arrancadas da face do túnel.
Isso permite trabalhar até com formações extremamente resistentes e abrasivas, embora a velocidade dependa muito da geologia. Quartzo, granito, zonas fraturadas, falhas, pressão de água e mudanças repentinas no maciço podem transformar uma escavação relativamente previsível em um enorme problema de engenharia. Existem justamente diferentes categorias de tuneladoras para rocha competente, rocha fraturada e terrenos mistos.
| Parte da máquina | Função | Por que é importante |
|---|---|---|
| Cabeça de corte | Gira diante da rocha | Distribui os cortadores pela face |
| Discos de corte | Pressionam e fraturam a rocha | Produzem lascas em vez de pulverizar tudo |
| Cilindros hidráulicos | Empurram a máquina para frente | Geram a força aplicada aos discos |
| Transportadores | Retiram a rocha quebrada | Mantêm a escavação em sequência |
O que acontece com toneladas de pedra arrancadas enquanto a máquina avança?

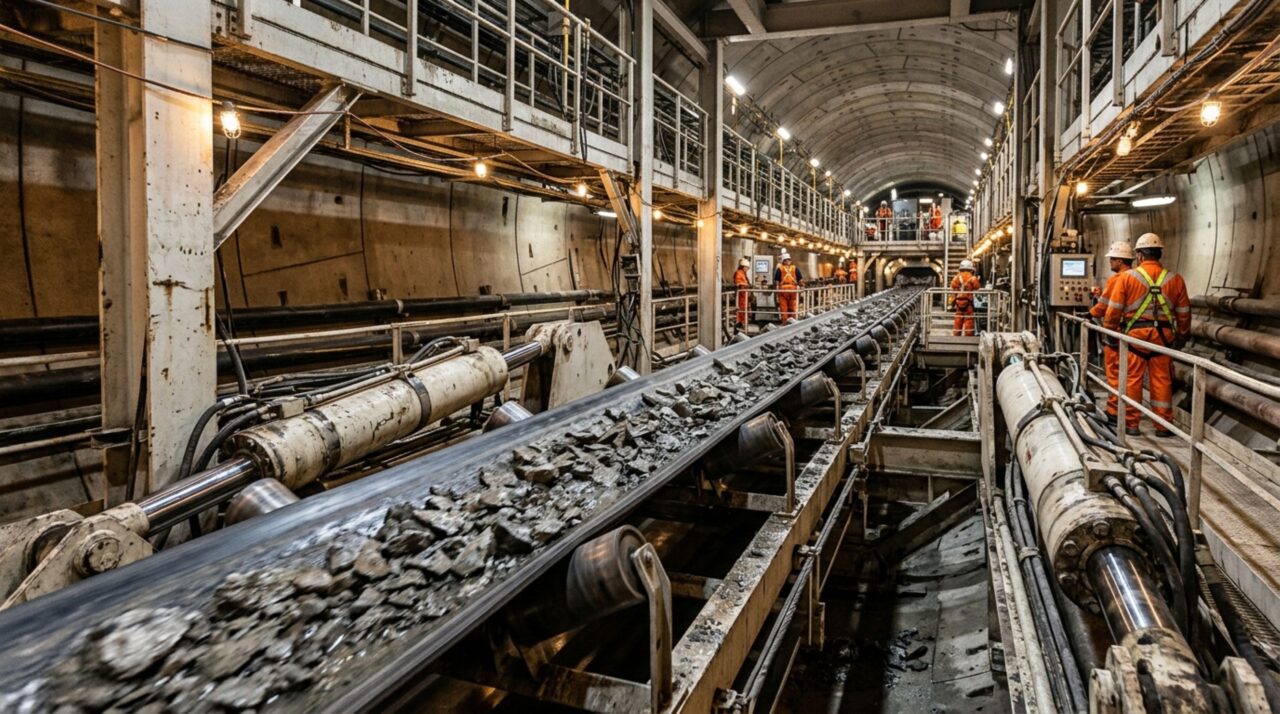

Quebrar a montanha é apenas metade do trabalho. Se os fragmentos permanecessem acumulados na frente da máquina, a escavação pararia rapidamente. Por isso, TBMs possuem sistemas para conduzir o material retirado para trás. Em muitos projetos, transportadores contínuos levam as lascas por centenas de metros até sistemas que finalmente as retiram do túnel. A Robbins destaca justamente a remoção rápida do material escavado como uma parte essencial do desempenho dessas máquinas.
Enquanto isso, vários outros trabalhos acontecem atrás da cabeça de corte. Dependendo do modelo e da geologia, equipes instalam suporte, acompanham sensores, verificam cortadores e controlam sistemas elétricos e hidráulicos. Em máquinas do tipo Double Shield, por exemplo, é possível avançar em determinadas condições enquanto segmentos de concreto são instalados para revestir o túnel, tornando o equipamento uma verdadeira linha de produção subterrânea.
Como a tuneladora TBM suporta calor, pressão e desgaste sem destruir os cortadores?
Os cortadores trabalham sob cargas extremas, e seu desgaste é um dos fatores mais importantes para a produtividade. Há um ponto que precisa ser corrigido na explicação popular: grandes TBMs de rocha não dependem simplesmente de “pastilhas de tungstênio resfriadas por água”. Máquinas Main Beam utilizam principalmente grandes discos de corte com anéis metálicos especialmente desenvolvidos para suportar rocha abrasiva, enquanto componentes menores com carboneto aparecem em outros equipamentos e aplicações.
Os próprios cortadores possuem rolamentos projetados para ambientes de cargas dinâmicas severas e precisam ser substituídos quando atingem determinados níveis de desgaste. Temperatura, vibração, torque e desempenho são acompanhados durante o avanço. O exemplo da Bertha mostrou como essa região é crítica: a gigante de Seattle sofreu elevação de temperatura e precisou interromper a escavação para reparos, demonstrando que nem máquinas com milhares de toneladas estão livres de falhas mecânicas.
Qual é a maior surpresa escondida dentro dessas “fábricas” que atravessam montanhas?
As dimensões impressionam, mas elas não pertencem todas ao mesmo tipo de máquina. Bertha tinha mais de 100 metros de comprimento e cerca de 17,5 metros de diâmetro, porém foi construída para as condições subterrâneas de Seattle e não deve ser usada como exemplo puro de TBM para perfuração contínua de granito maciço. Já a Robbins construiu para o projeto hidrelétrico de Niagara uma Main Beam de 14,4 metros de diâmetro, considerada na época a maior TBM de rocha dura do mundo.
É isso que torna essas máquinas mais impressionantes do que a imagem de uma simples broca gigantesca. Cada projeto exige uma combinação própria de diâmetro, potência, pressão, cortadores, sistema de apoio e estratégia para retirar o material. A tuneladora TBM não perfura uma montanha apenas pela força bruta: ela controla como a rocha quebra, remove continuamente o que foi escavado e transforma o espaço deixado para trás em infraestrutura utilizável. Embaixo da terra, o verdadeiro gigante não é apenas a roda que corta a montanha, mas toda a fábrica que avança junto com ela.
