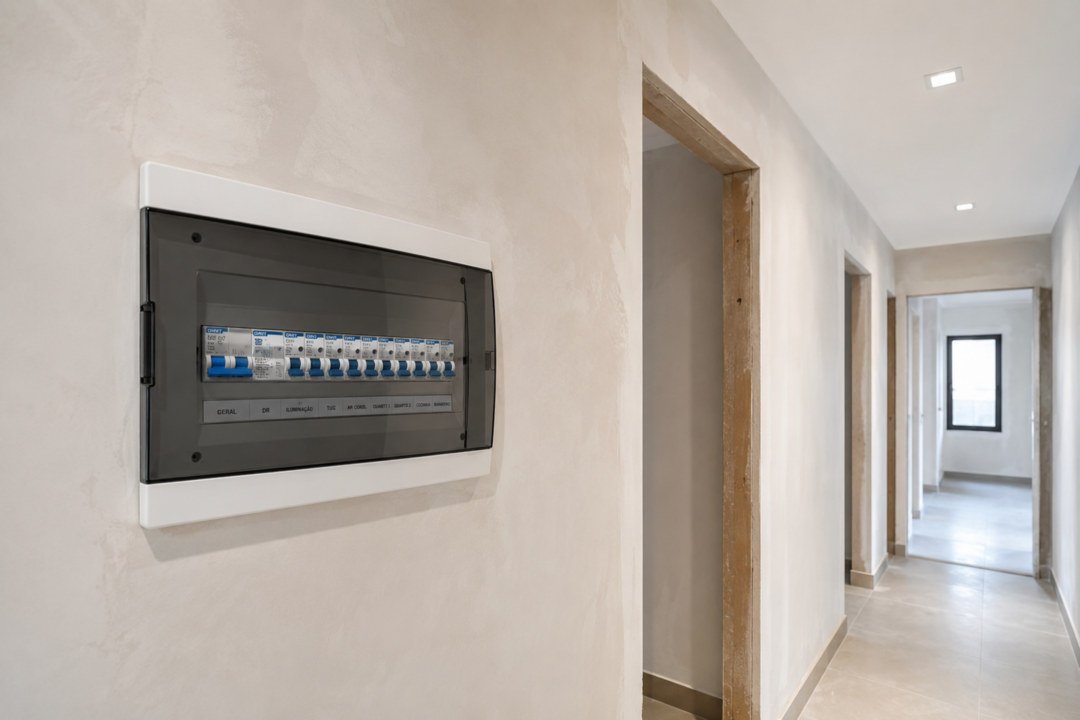

Quem trabalha com instalações elétricas há tempo suficiente aprende a fazer um diagnóstico rápido antes mesmo de encostar em uma ferramenta. Em casa antiga, o primeiro item conferido quase nunca é a fiação exposta ou o chuveiro — é o quadro de distribuição. Ele funciona como o prontuário da instalação: revela a idade real da rede, o histórico de puxadinhos elétricos e o nível de risco antes de qualquer parede ser aberta. Aqui explicamos o que o profissional enxerga ali em trinta segundos e o que cada achado denuncia sobre o resto da casa.

Por que o quadro é o primeiro item checado?

Porque tudo passa por ele. Cada circuito da casa nasce naquele ponto, e o quadro registra as decisões — boas e ruins — tomadas ao longo de décadas.

É o único lugar onde se vê, de uma só vez, a proteção existente, a organização dos circuitos e a qualidade da mão de obra que passou por ali. Um quadro caótico antecipa, com alta taxa de acerto, o que está escondido dentro das paredes.

O que denuncia a idade real da instalação?

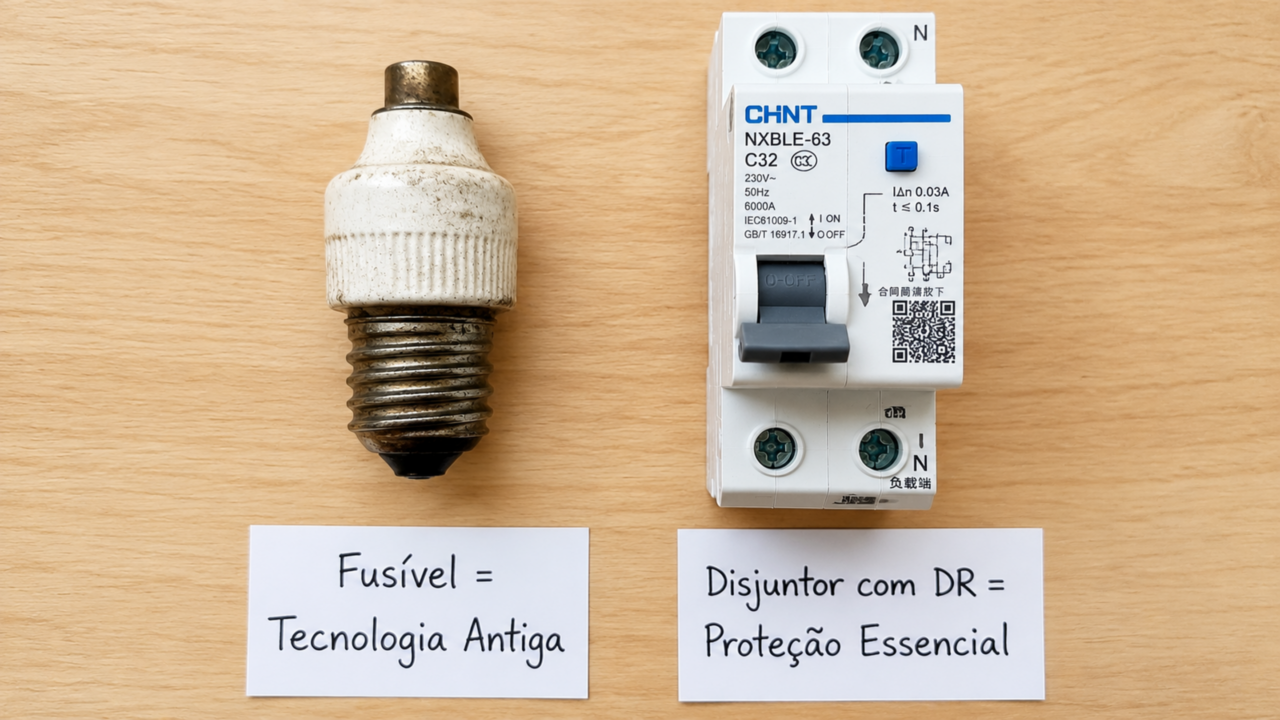

A presença de fusíveis de rosca ou de cartucho é o sinal mais direto. Eles indicam uma instalação anterior à popularização dos disjuntores e provavelmente nunca revisada por completo.

Estes são os achados que datam a rede:

• Fusíveis de rosca em vez de disjuntores.
• Ausência de qualquer barramento de terra no quadro.
• Quadro de madeira ou embutido em caixa improvisada.
• Fios com isolação ressecada, rachada ou em tecido.
• Circuito único alimentando a casa inteira.

O que revela um quadro sem DR?

A ausência do dispositivo diferencial residual é o achado mais grave, e também o mais comum em imóveis antigos. O DR é o equipamento que detecta fuga de corrente e desliga o circuito em milissegundos — a proteção que efetivamente evita mortes por choque.

Ele passou a ser exigido pela NBR 5410, norma da ABNT para instalações elétricas de baixa tensão, mas casas construídas antes disso simplesmente não o têm. O disjuntor comum não substitui o DR: ele protege o fio contra sobrecarga, não a pessoa contra choque. São funções diferentes, e a confusão entre as duas é responsável por boa parte dos acidentes.

O que o disjuntor “reforçado” entrega?

Este é o achado que mais assusta o profissional. Um disjuntor de amperagem alta ligado a um fio fino significa que alguém resolveu o sintoma e criou o problema.

A lógica da gambiarra é conhecida: o disjuntor desarmava, então trocaram por um maior. Só que o disjuntor desarmava justamente porque o fio não aguentava aquela corrente. Com a proteção “reforçada”, o fio passa a superaquecer livremente dentro do conduíte, sem nada para interromper — e a falha só aparece na forma de cheiro de queimado ou fumaça. É a receita clássica de incêndio residencial, e o levantamento anual da Abracopel sobre acidentes de origem elétrica no Brasil aponta instalações improvisadas e sobrecarregadas entre as causas recorrentes.

Quais outros sinais o profissional lê no quadro?

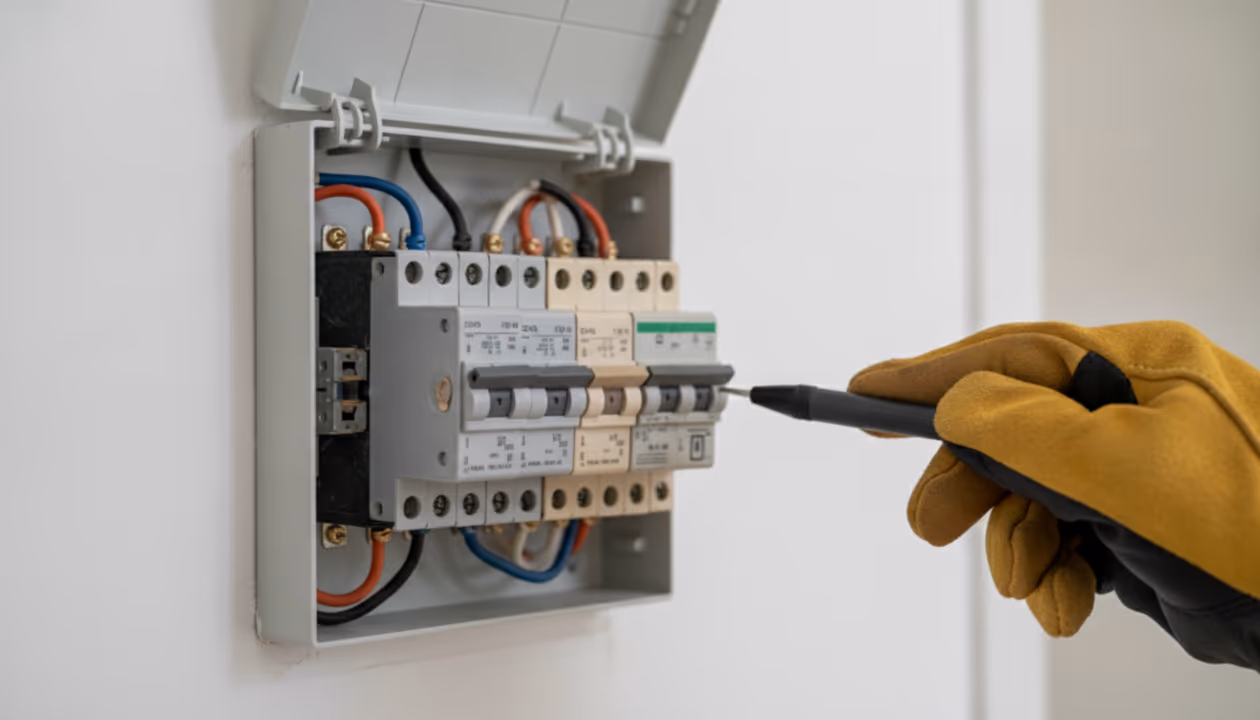

Depois da proteção, o olhar vai para os detalhes que denunciam manutenção improvisada ao longo dos anos.

Sinais de alerta:

• Emendas com fita isolante dentro do quadro.
• Fios de bitolas e cores diferentes no mesmo circuito.
• Marcas de escurecimento ou plástico derretido nos bornes.
• Ausência de identificação dos circuitos.
• Parafusos frouxos — mau contato é fonte de calor.

Por que casa antiga sofre mais mesmo bem construída?

Não é questão de qualidade da obra original. É que a casa envelheceu enquanto o consumo elétrico da família multiplicou.

Uma residência dos anos 1970 foi projetada para geladeira, TV, algumas lâmpadas e talvez um chuveiro. Hoje a mesma casa abriga micro-ondas, ar-condicionado, máquina de lavar, air fryer, computadores e carregadores em todos os cômodos. A fiação continua a mesma; a demanda, não. Vale considerar isso ao comparar o custo de reformar com o de construir uma casa de 100 m² do zero.

O que fazer depois do diagnóstico?

A boa notícia é que nem todo achado exige derrubar parede. A prioridade é sempre a proteção, que se resolve no próprio quadro.

A ordem prática costuma ser: instalar o DR, corrigir disjuntores incompatíveis com a bitola dos fios, separar os circuitos pesados (chuveiro, cozinha, ar-condicionado) e só então tratar da fiação antiga, cômodo a cômodo. Boa parte disso cabe num orçamento modesto — bem menos, por exemplo, do que pintar a casa inteira, item que costuma vir primeiro na lista de reforma e deveria vir depois.

O que convém lembrar sobre a elétrica de casa antiga

O quadro de distribuição é o prontuário da instalação: fusíveis denunciam a idade da rede, a ausência de DR revela a falta da proteção que salva vidas, e o disjuntor “reforçado” sobre fio fino é o sinal mais claro de risco de incêndio. Casa antiga sofre não por má construção, mas porque o consumo da família multiplicou enquanto a fiação continuou a mesma. A prioridade é sempre a proteção — DR e disjuntores corretos — antes do acabamento. Se o quadro estiver caótico, presuma que as paredes contam a mesma história.

Este conteúdo tem finalidade informativa e não substitui a avaliação de um eletricista. Inspeções e intervenções no quadro de distribuição devem ser feitas por profissional qualificado, conforme a NBR 5410.
