Um laser minúsculo cabe aos milhares em um chip e pode trocar fios elétricos por luz dentro dos computadores do futuro
Pesquisadores dinamarqueses desenvolvem um nanolaser que concentra luz e cargas elétricas em escala nanométrica e pode abrir caminho para computadores mais eficientes
Pesquisadores da Universidade Técnica da Dinamarca (DTU) desenvolveram um nanolaser capaz de concentrar luz e portadores de carga elétrica em uma região extremamente pequena. A tecnologia, divulgada em fevereiro de 2026, pode permitir que milhares de lasers sejam integrados a um único chip, substituindo parte da comunicação elétrica por sinais luminosos.
Por que o nanolaser pode transformar os computadores do futuro?
Os processadores atuais utilizam circuitos elétricos para transportar informações entre diferentes componentes. Entretanto, a movimentação de sinais elétricos produz perdas de energia e calor, especialmente quando bilhões de transistores precisam trabalhar simultaneamente. Esse problema representa um obstáculo para aumentar continuamente o desempenho dos computadores.
A comunicação óptica oferece uma alternativa porque utiliza fótons, partículas de luz, para transmitir informações. Essa tecnologia já funciona em redes de fibra óptica, mas sua integração em microchips exige fontes luminosas extremamente pequenas. O novo dispositivo desenvolvido na Dinamarca representa um avanço nessa direção, reunindo dimensões reduzidas e funcionamento em temperatura ambiente.
O que os pesquisadores descobriram sobre o nanolaser?
A equipe construiu um laser em uma membrana semicondutora que concentra simultaneamente fótons e portadores de carga elétrica em uma região nanométrica. Essa aproximação intensifica a interação entre luz e matéria, permitindo produzir emissão laser com um limiar de funcionamento reduzido.
O dispositivo demonstrou emissão laser contínua em temperatura ambiente, mesmo utilizando uma cavidade óptica extremamente pequena. Os pesquisadores consideram que milhares dessas estruturas poderão ser incorporadas a chips futuros. Entretanto, essa integração em larga escala ainda representa uma possibilidade tecnológica, não um produto comercial demonstrado.
- O nanolaser foi desenvolvido na Universidade Técnica da Dinamarca;
- Sua estrutura utiliza uma membrana semicondutora extremamente fina;
- Uma nanocavidade concentra luz e portadores de carga;
- O dispositivo funcionou em temperatura ambiente;
- A alimentação elétrica direta continua sendo um desafio.
Como o nanolaser consegue concentrar luz em uma região tão pequena?

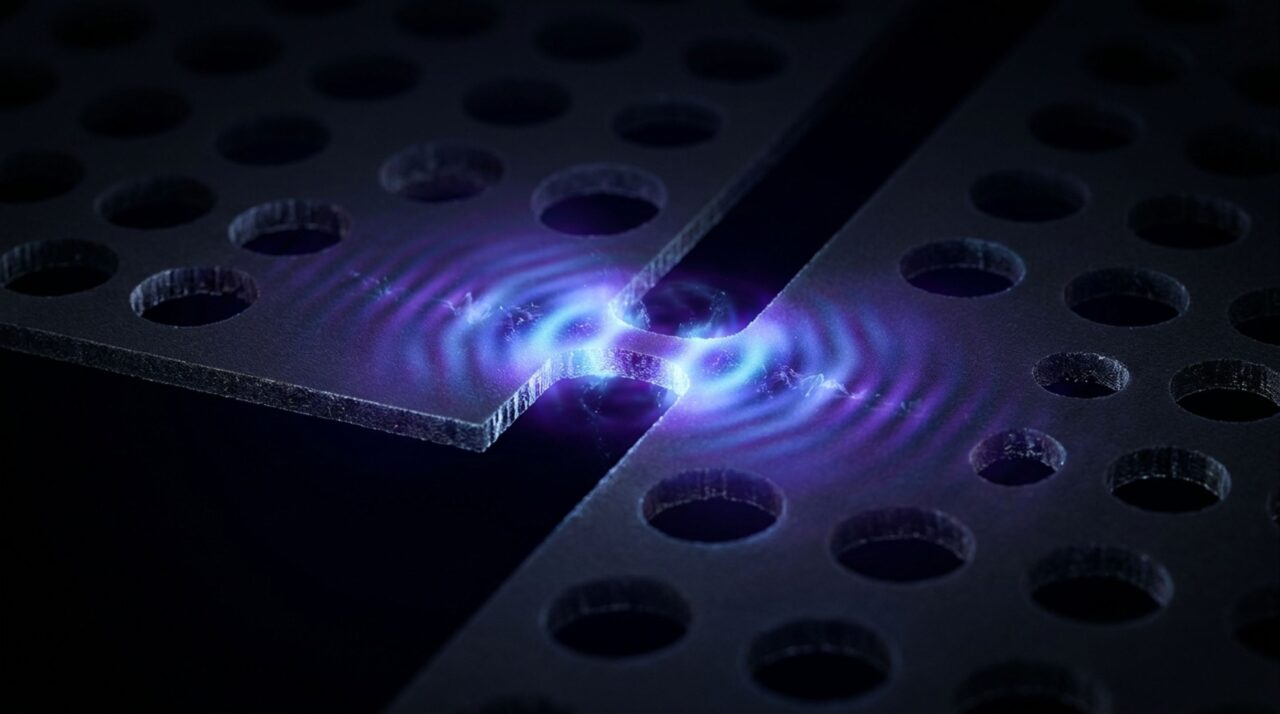

O funcionamento depende de uma estrutura denominada nanocavidade dielétrica, projetada para aprisionar a luz em volumes inferiores aos normalmente associados ao limite de difração. Esse limite descreve dificuldades fundamentais de concentrar campos luminosos em regiões menores que seu comprimento de onda utilizando sistemas ópticos convencionais.
A inovação consiste em aproximar espacialmente os fótons e os portadores de carga excitados dentro de uma pequena ponte semicondutora. Essa concentração aumenta a eficiência da interação entre luz e matéria, enquanto a redução da recombinação superficial diminui perdas que normalmente prejudicam lasers miniaturizados.
Como os pesquisadores desenvolveram e testaram esse dispositivo?
O trabalho foi conduzido por Meng Xiong, Yi Yu, Yury Berdnikov e colaboradores da Universidade Técnica da Dinamarca, incluindo os professores Kresten Yvind e Jesper Mørk. O estudo científico original, intitulado A nanolaser with extreme dielectric confinement, foi publicado na revista Science Advances em dezembro de 2025.
O dispositivo foi produzido nas instalações do DTU Nanolab, utilizando técnicas avançadas de fabricação de semicondutores. Os experimentos empregaram excitação óptica, na qual um feixe luminoso fornece energia ao laser. Os pesquisadores analisaram o confinamento eletromagnético, a distribuição dos portadores excitados e o limiar necessário para iniciar a emissão.
Quais diferenças existem entre o nanolaser e os sistemas atuais?
Uma vantagem importante está na possibilidade de reduzir o espaço ocupado pelas fontes luminosas. Lasers convencionais exigem estruturas maiores para manter a emissão estável, enquanto o novo projeto utiliza confinamento dielétrico extremo. Isso favorece a miniaturização sem depender das perdas metálicas características de determinadas estruturas plasmônicas.
A DTU estima que futuras tecnologias baseadas nesses dispositivos poderiam reduzir significativamente o consumo energético dos computadores, potencialmente pela metade. Entretanto, essa estimativa considera sistemas completos ainda não demonstrados. O nanolaser apresentado funciona por excitação óptica e precisará receber alimentação elétrica para aplicações práticas em processadores.
| Característica | Resultado ou perspectiva |
|---|---|
| Estrutura principal | Membrana semicondutora com nanocavidade |
| Temperatura de operação | Temperatura ambiente |
| Alimentação demonstrada | Excitação óptica |
| Integração futura | Milhares de lasers por chip |
| Economia energética projetada | Potencial de até 50% em computadores |
Por que o nanolaser ainda precisa superar desafios antes de chegar aos computadores?
A principal dificuldade envolve substituir a excitação óptica por alimentação elétrica direta, condição necessária para integrar facilmente os lasers a circuitos eletrônicos. Os pesquisadores também precisarão demonstrar transmissão eficiente de dados, fabricação em escala e compatibilidade com arquiteturas comerciais de processadores.
A tecnologia poderá beneficiar computadores, celulares, centros de dados e sensores médicos, mas suas vantagens ainda dependem de desenvolvimento adicional. A DTU considera possível superar desafios importantes nos próximos cinco a dez anos. Essa previsão não representa uma garantia de comercialização, e os resultados atuais demonstram principalmente o potencial físico da nova arquitetura.
