Tomada de 10A e 20A: a diferença real e o que acontece ao ligar no lugar errado

O que você vai ver

• O detalhe de menos de um milímetro que separa as duas tomadas e decide qual aparelho pode usar cada uma.
• Por que o plugue grosso simplesmente não entra na tomada pequena, e isso é proposital.
• A armadilha invisível de uma tomada 20A instalada sobre fiação fina, escondida dentro da parede.
• Como distribuir 10A e 20A corretamente pelos cômodos da casa.

Quase idênticas na parede, elas guardam uma distância de segurança de menos de um milímetro.

A diferença entre a tomada de 10A e a de 20A não está na cor nem no formato geral, e sim na grossura dos pinos e na corrente que cada uma aguenta. Parece detalhe, mas é justamente essa distinção que decide se o seu micro-ondas funciona em paz ou se a fiação esquenta atrás da parede.

E o mais revelador é o que a própria norma faz para impedir o erro antes que ele aconteça.

O que os números 10A e 20A realmente significam

A sigla A é de ampere, a unidade que mede a corrente elétrica que passa pela tomada. Uma tomada de 10A suporta com segurança até 10 amperes; a de 20A, até 20.

Traduzindo para o dia a dia: quanto mais potente o aparelho, mais corrente ele puxa. Micro-ondas, air fryer, secador de cabelo e máquina de lavar pedem 20A, enquanto TV, carregador de celular, notebook e luminária vivem bem com 10A.

Ambas seguem a mesma norma brasileira, a ABNT NBR 14136, que padronizou plugues e tomadas no país e tornou o modelo obrigatório. Ela é a razão de todas as tomadas novas terem três furos e o mesmo desenho arredondado.

O detalhe físico que separa uma da outra

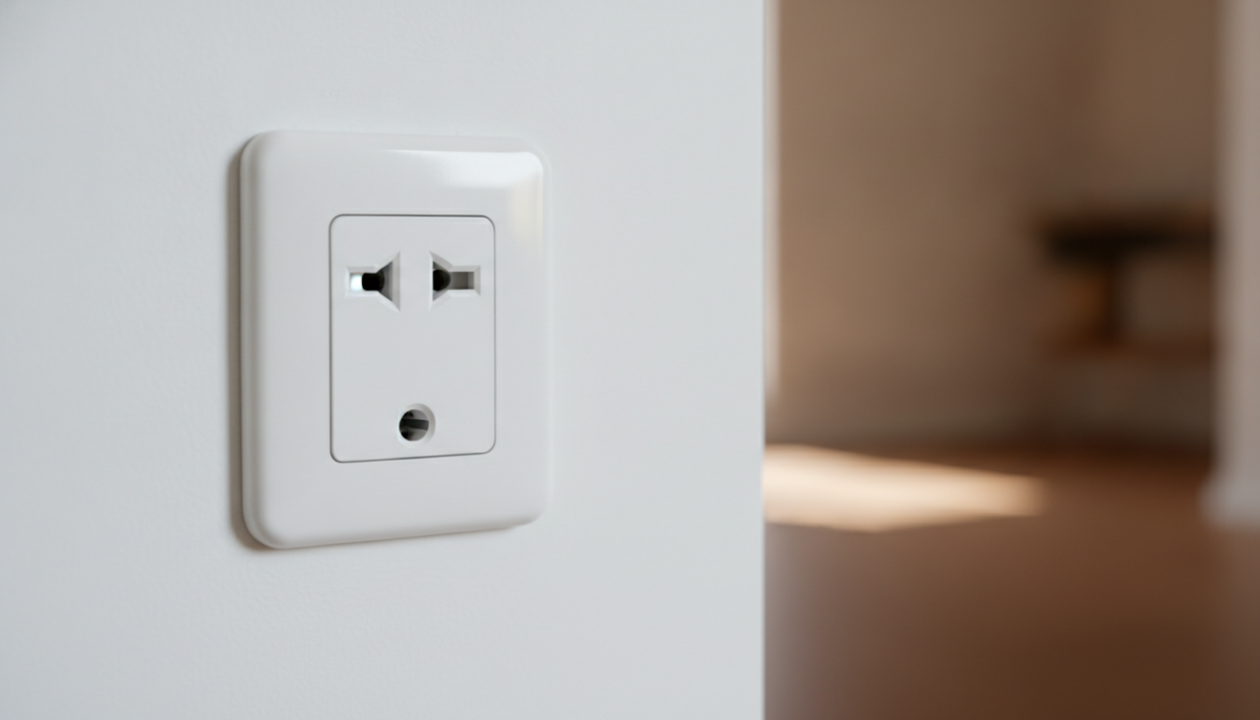

Olhe de perto e a diferença aparece nos pinos. É ali que mora a engenharia de segurança do padrão.

Conforme a fabricante SIL Fios e Cabos explicou em reportagem sobre as diferenças entre tomadas 10A e 20A, o plugue de 10A tem pinos de 4 mm de diâmetro, enquanto o de 20A usa pinos de até 4,8 mm. São 0,8 milímetro de diferença, invisíveis a olho desatento, mas decisivos.

Nelson Volyk, gerente de engenharia de produto da SIL, resume o motivo: o crescimento de eletrodomésticos em casa aumentou a necessidade de pontos de energia corretamente dimensionados, e a distinção de pinos existe para casar cada aparelho com o circuito certo.

Por que o plugue grosso não entra na tomada pequena

Aqui está a proteção mais inteligente da norma, e a resposta para metade das dúvidas sobre o assunto. A compatibilidade só funciona em um sentido.

Um plugue de 10A encaixa numa tomada de 20A sem problema: o aparelho leve simplesmente puxa a corrente de que precisa e ignora a capacidade extra. Já o plugue de 20A não entra numa tomada de 10A, porque seus pinos mais grossos não passam pelos furos menores.

Esse bloqueio físico não é defeito, é design. A norma impede, na força do encaixe, que um aparelho de alto consumo seja ligado num ponto que não aguenta a carga dele.

O que acontece quando alguém força o encaixe errado

Se a norma bloqueia o erro, de onde vem o perigo? Do improviso. O risco real aparece quando alguém contorna a proteção com adaptador, benjamim ou alargando os furos da tomada.

Ligar um aparelho de 20A num ponto de 10A adaptado força a passagem de mais corrente do que a fiação daquele circuito foi feita para conduzir. Segundo material técnico da Boxlar sobre a diferença entre tomadas 10A e 20A, o resultado pode ser superaquecimento da tomada e dos cabos, dano ao aparelho e risco de curto-circuito e incêndio.

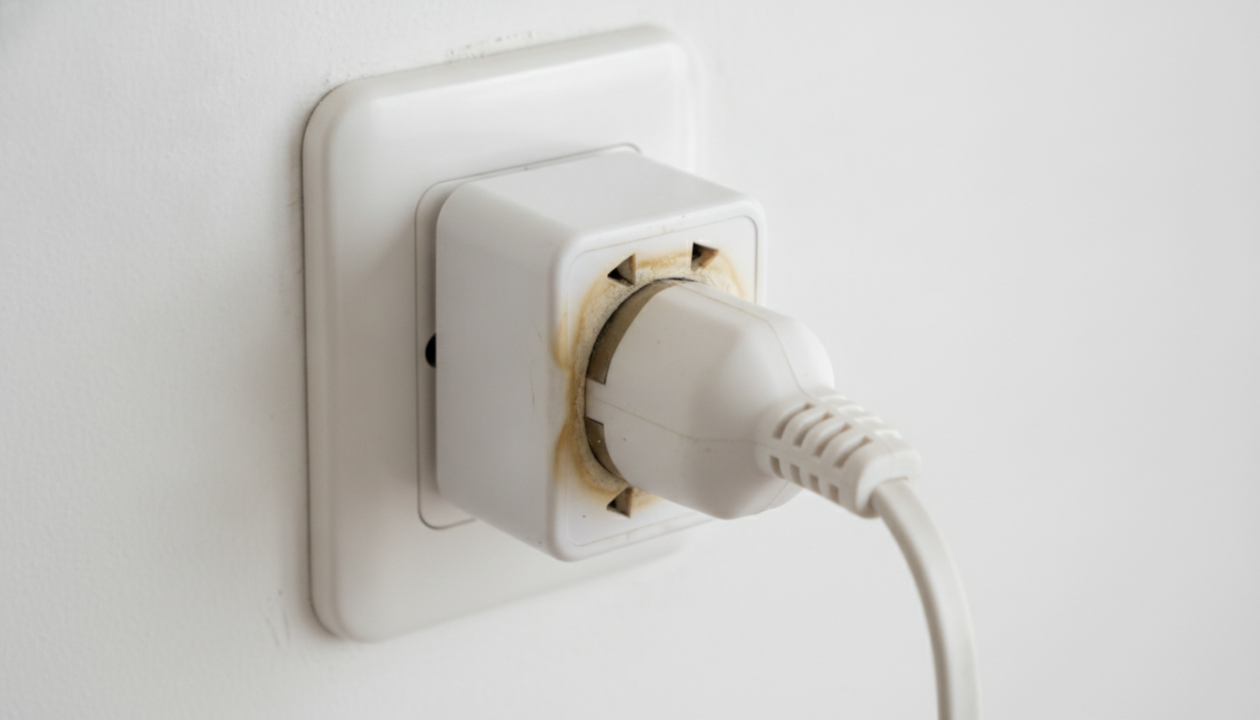

Existe ainda uma armadilha silenciosa: uma tomada de 20A instalada com fio fino, de circuito de 10A, por trás. O encaixe aceita o plugue grosso, mas a fiação escondida não aguenta a corrente, e o aquecimento acontece dentro da parede, longe dos olhos.

O caminho inverso é inofensivo, mas tem um porém

E quando o erro é o contrário, ligar algo leve numa tomada de 20A? Aqui pode relaxar, quase totalmente.

Conectar um carregador ou uma TV numa tomada de 20A não traz risco algum: o aparelho puxa só a corrente de que precisa, e a capacidade sobrando fica ociosa. O único inconveniente é ocupar um ponto reforçado, geralmente reservado a eletrodomésticos pesados, com um aparelho que dispensaria tanta capacidade.

Ou seja, o desperdício é de planejamento, não de segurança.

Como acertar a tomada em cada cômodo

Com a lógica clara, a distribuição pela casa fica intuitiva. A regra é olhar a potência do aparelho antes do ponto.

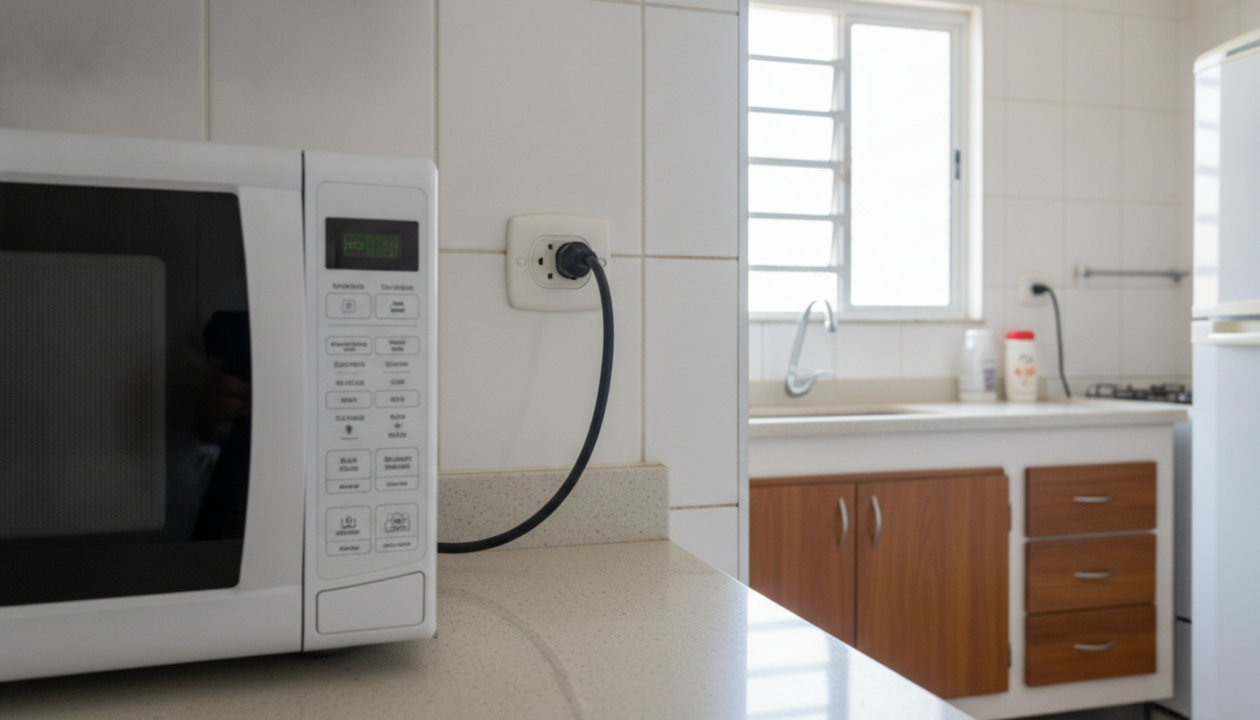

Na cozinha e na área de serviço, onde se concentram os campeões de consumo, os pontos de 20A são a escolha certa para micro-ondas, forno elétrico, máquina de lavar e air fryer. Sala e quartos, dominados por eletrônicos leves, funcionam bem só com 10A. No banheiro, secador e chapinha pedem 20A, sempre com aterramento e disjuntor DR por ser área molhada.

Vale lembrar que o pino central, o do aterramento, nunca deve ser cortado ou eliminado: é ele que desvia uma fuga de corrente para o solo e evita o choque.

O que isso muda na hora de reformar ou ligar um aparelho novo

A lição prática é simples: antes de comprar o eletrodoméstico novo, confira a amperagem do plugue e a do ponto onde ele vai ficar. Um minuto de conferência evita o adaptador que vira problema.

Se o plugue de 20A não entra na tomada, a saída certa nunca é forçar nem lixar os furos, e sim chamar um eletricista para instalar um ponto adequado, com fiação e disjuntor dimensionados. A propósito, saber usar bem cada tomada conversa com outro hábito doméstico, o de conhecer os aparelhos que exigem energia constante e não devem ser desligados da tomada.

E quem está reformando descobre que o projeto elétrico manda mais do que parece, como no caso de condomínios que descobrem tarde que a instalação não foi feita para suportar ar-condicionado. No fim, respeitar a diferença entre 10A e 20A é o gesto pequeno que mantém a casa fria onde importa e a fiação intacta.

Este conteúdo tem caráter informativo e não substitui a orientação de um eletricista qualificado. Alterações na instalação elétrica devem ser feitas por profissional habilitado.
