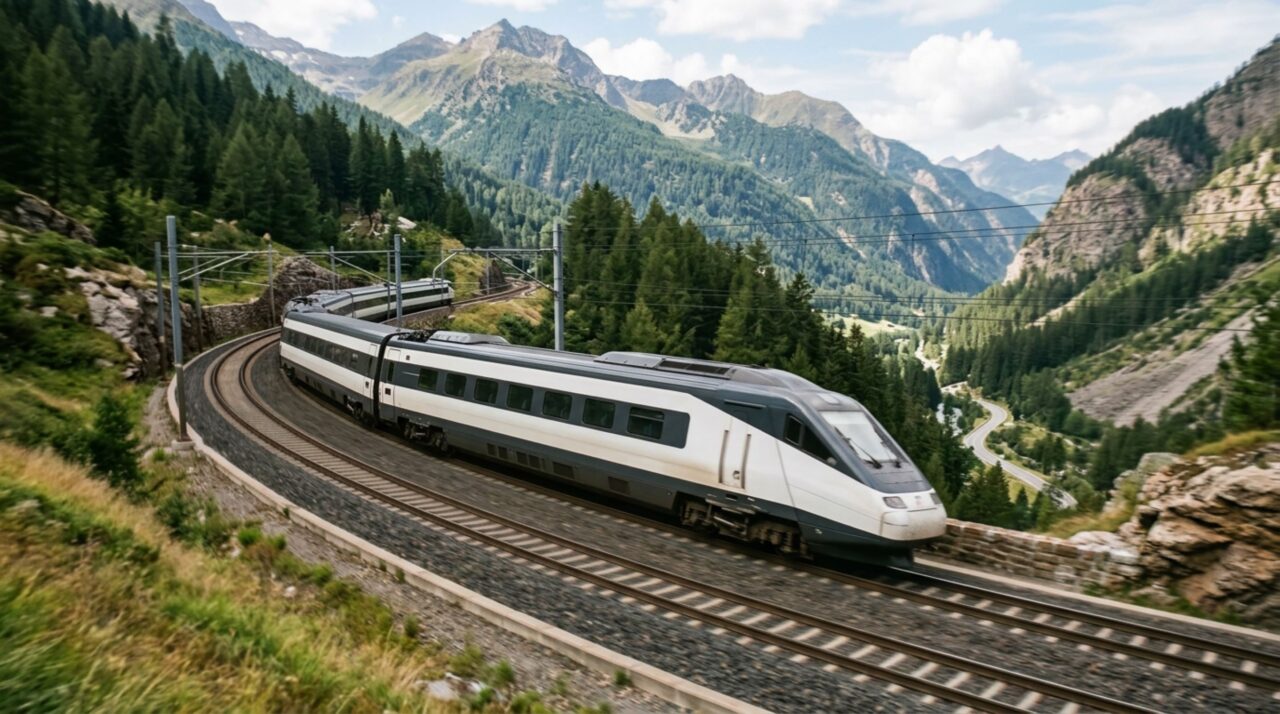

Projetado para circular em linhas de montanha com curvas apertadas, este trem consegue inclinar a carroceria durante o percurso para manter velocidades mais altas sem lançar os passageiros excessivamente para os lados
Sensores e atuadores inclinam a carroceria do Pendolino para reduzir forças laterais e aproveitar melhor ferrovias sinuosas já existentes
Em ferrovias antigas e sinuosas, aumentar a velocidade normalmente exigiria reconstruir curvas, alterar túneis e modificar grandes trechos da via. O trem pendular oferece outra solução: inclina sua carroceria para o interior da curva, reduzindo a aceleração lateral percebida pelos passageiros. Famílias como o Pendolino, desenvolvido originalmente pela Fiat Ferroviaria e depois incorporado à Alstom, transformaram esse princípio em um sistema ativo capaz de operar mais rapidamente em linhas convencionais.
Como um trem pendular consegue inclinar a carroceria durante uma curva?
No trem pendular ativo, a carroceria não fica rigidamente alinhada ao plano dos trilhos durante toda a viagem. Sistemas de controle detectam a entrada nas curvas e acionam mecanismos instalados entre os truques e a caixa do veículo, inclinando-a alguns graus para o lado interno. Nos Pendolino modernos, a inclinação pode chegar a aproximadamente 8 graus.
A lógica lembra um motociclista inclinando-se para dentro de uma curva. Parte da aceleração que empurraria o passageiro lateralmente passa a atuar em uma direção mais próxima do piso do vagão. Isso permite percorrer determinadas curvas mais rapidamente mantendo níveis aceitáveis de conforto, embora velocidade máxima e inclinação continuem limitadas pelas características da ferrovia e pelas normas de segurança.
O que sensores e atuadores fazem antes de o passageiro sentir a curva?

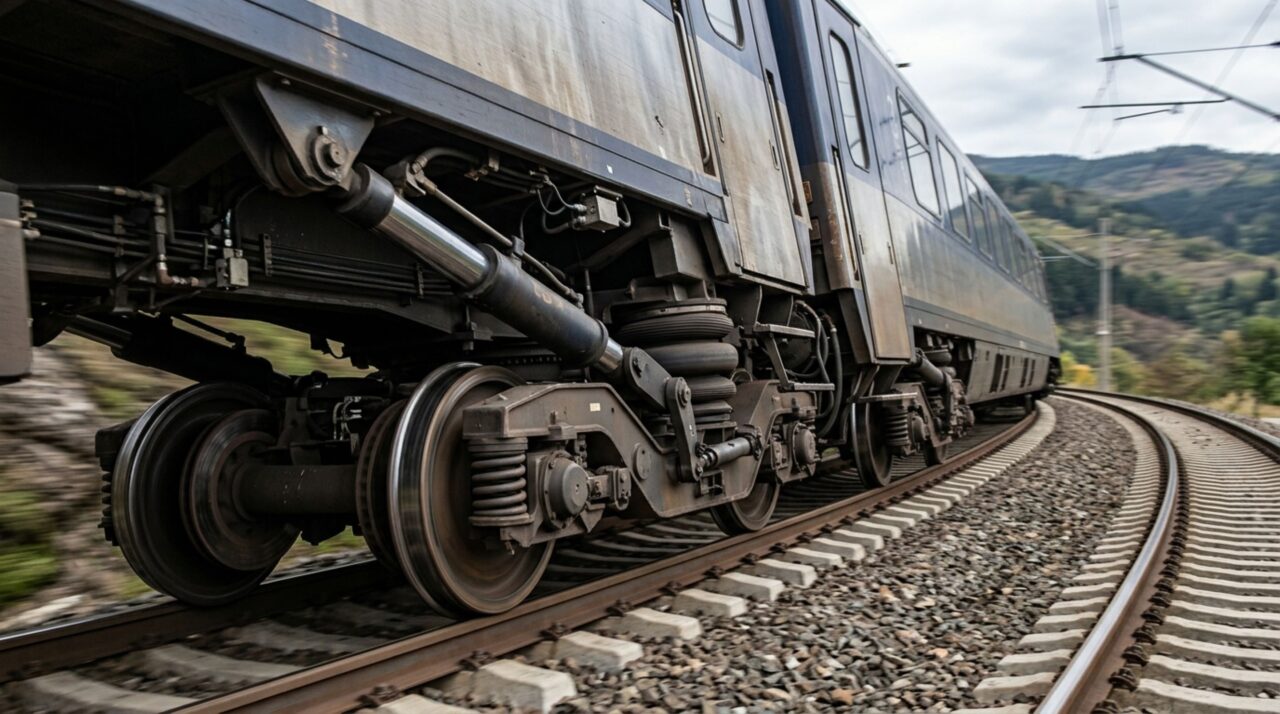

Em sistemas ativos, sensores e equipamentos de controle identificam as condições da via e comandam os atuadores que movimentam a carroceria. Dependendo da geração do trem, a tecnologia pode utilizar acionamento hidráulico, eletro-hidráulico ou eletromecânico. A Alstom já empregou diferentes soluções na família Pendolino.
- Sensores: Detectam informações necessárias para reconhecer e antecipar as curvas.
- Controle eletrônico: Calcula o grau adequado de inclinação da carroceria.
- Atuadores: Executam fisicamente o movimento de inclinação.
- Suspensão: Mantém a carroceria apoiada enquanto permite o deslocamento controlado.
- Retorno: Recoloca gradualmente o veículo na posição normal depois da curva.
Este vídeo mostra o histórico Pendolino ETR 450 em operação e permite observar claramente a carroceria inclinando-se enquanto atravessa curvas, ajudando a visualizar o funcionamento da tecnologia.
Por que o trem pendular proporciona mais conforto em velocidades elevadas?
Ao fazer uma curva, passageiros e objetos dentro do trem sofrem uma aceleração lateral. Quanto maior a velocidade e mais fechada a curva, maior tende a ser esse efeito. A inclinação da carroceria não elimina as forças envolvidas, mas modifica a direção percebida pelo ocupante e reduz a sensação de ser lançado para o lado.
Isso também explica por que simplesmente inclinar o máximo possível não seria desejável. O movimento precisa ocorrer no momento certo e de maneira suave. Um controle inadequado pode provocar desconforto, especialmente durante a transição entre trechos retos e curvos. Por isso, gerações recentes utilizam sistemas antecipativos de inclinação desenvolvidos justamente para melhorar a resposta.
Por que essa tecnologia é útil principalmente em ferrovias antigas e sinuosas?
Construir uma linha completamente nova para alta velocidade exige grandes obras, desapropriações, túneis, pontes e curvas de raio muito maior. O trem pendular permite aproveitar melhor corredores ferroviários existentes, sobretudo aqueles construídos quando os trens circulavam muito mais devagar e que atravessam terrenos montanhosos ou regiões densamente ocupadas.
Segundo a Alstom, algumas versões do Pendolino podem atravessar curvas em velocidades até cerca de 30% a 35% superiores às de trens convencionais, dependendo da infraestrutura. Isso não transforma uma ferrovia antiga em uma linha de alta velocidade moderna, mas pode reduzir tempos de viagem sem reconstruir completamente sua geometria.
Quanto a carroceria inclina e qual diferença isso pode fazer na prática?
O desempenho varia conforme a geração, a ferrovia e as restrições operacionais. O Avelia Pendolino atual oferece tecnologia Tiltronix opcional, com inclinação de até 8 graus e velocidade de serviço de até 250 km/h na configuração de referência. Esses números não significam que todas as curvas possam ser feitas nessa velocidade.
| Característica | Pendolino |
|---|---|
| Inclinação máxima | Até 8 graus |
| Velocidade de serviço | Até 250 km/h em versões atuais |
| Ganho possível em curvas | Cerca de 20% a 35%, conforme aplicação |
| Objetivo | Maior velocidade com conforto em linhas sinuosas |
Todo trem que inclina funciona exatamente como um Pendolino?
Não. Existem trens de inclinação ativa e sistemas passivos. Nos passivos, a própria dinâmica do veículo permite que a carroceria se incline como resposta às forças da curva. Nos ativos, sensores, computadores e atuadores comandam o movimento, oferecendo maior capacidade de controlar quando e quanto cada carro deve inclinar.
O Pendolino tornou-se um dos exemplos mais conhecidos da solução ativa. A tecnologia é especialmente interessante porque atua sobre o veículo, e não apenas sobre os trilhos. A Alstom explica que o sistema foi concebido para reduzir tempos de viagem em redes convencionais sinuosas, oferecendo uma alternativa entre manter velocidades tradicionais e construir uma ferrovia inteiramente nova.
