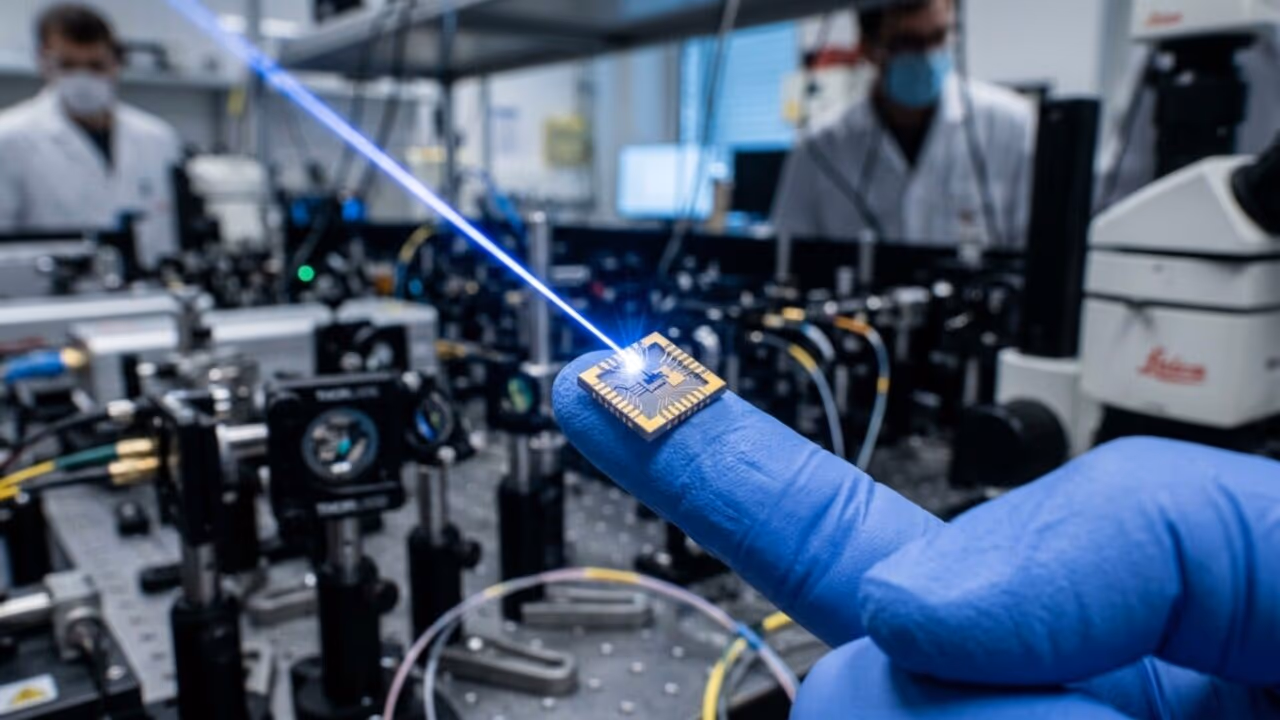

Um dos maiores sonhos da física moderna acaba de sair do papel. Pesquisadores da Escola Politécnica Federal de Lausanne (EPFL), na Suíça, conseguiram comprimir um laser ultrarrápido inteiro dentro de um chip do tamanho da cabeça de um fósforo. O feito, publicado na revista Nature, pode mudar para sempre o acesso a tecnologias que hoje só existem em laboratórios de alto custo.

O que é um laser de femtosegundo e por que ele importa

Os lasers ultrarrápidos emitem pulsos de luz que duram apenas algumas centenas de femtosegundos, ou seja, quatrilionésimos de segundo. Eles estão por trás de tecnologias como a cirurgia ocular a laser, a fabricação de precisão e os chamados pentes de frequência óptica, inovação premiada com o Nobel que alimenta os relógios atômicos mais precisos do mundo.

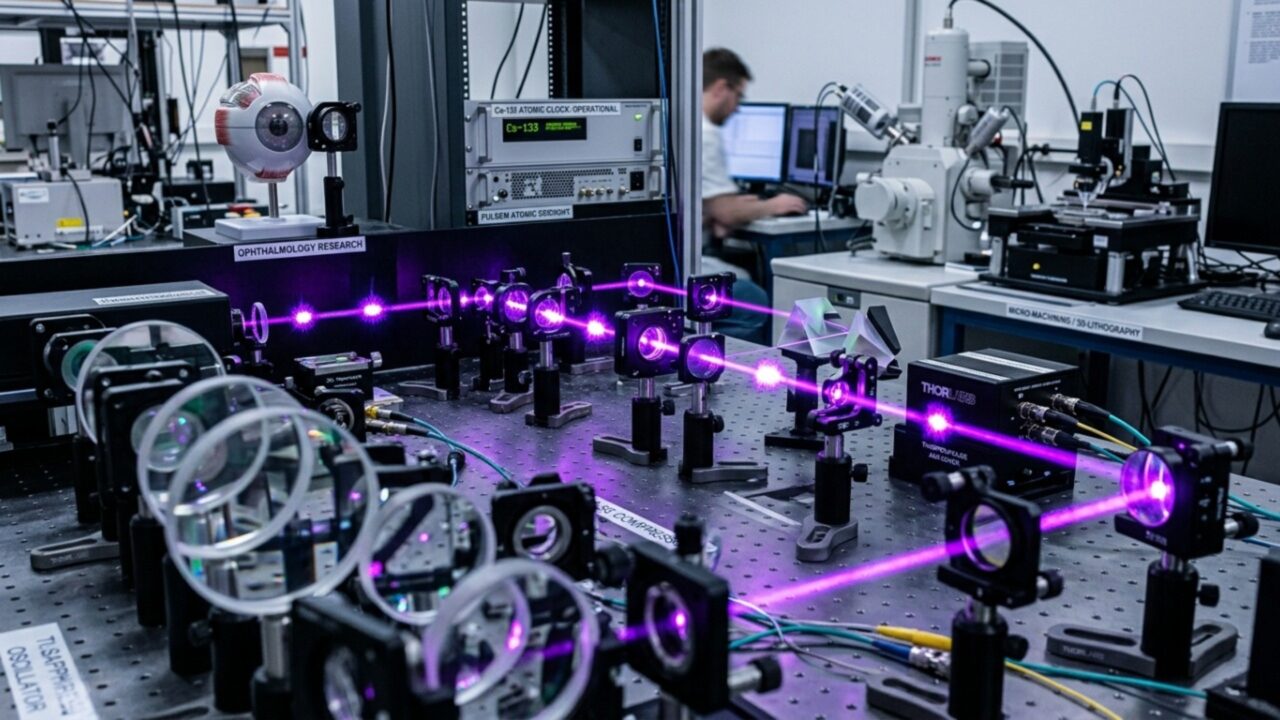

Apesar de toda essa importância, esses lasers sempre foram sistemas grandes, caros e confinados a mesas ópticas de laboratório. Usar essa tecnologia fora de um ambiente controlado era, até agora, praticamente inviável.

Como os pesquisadores conseguiram miniaturizar o laser

A equipe liderada pelo Professor Tobias J. Kippenberg apostou em uma arquitetura pouco explorada, chamada oscilador de Mamyshev. O sistema usa um guia de ondas não linear entre dois filtros ópticos. Quando um pulso intenso atravessa esse guia, ele se expande para uma gama mais ampla de cores e parte desse sinal consegue passar pelos filtros e continuar circulando dentro do laser.

A luz mais fraca, por não se difundir o suficiente, é simplesmente bloqueada e eliminada do ciclo. Essa seleção natural de intensidade é o que garante a estabilidade dos pulsos dentro de um chip tão pequeno. “Este projeto é especialmente atraente porque não requer nenhum componente difícil de fabricar”, explicou Zheru Qiu, um dos principais autores do estudo.

Leia também: Como salvar planta morrendo com um ingrediente simples que você tem na cozinha

Quais são os números por trás desta conquista

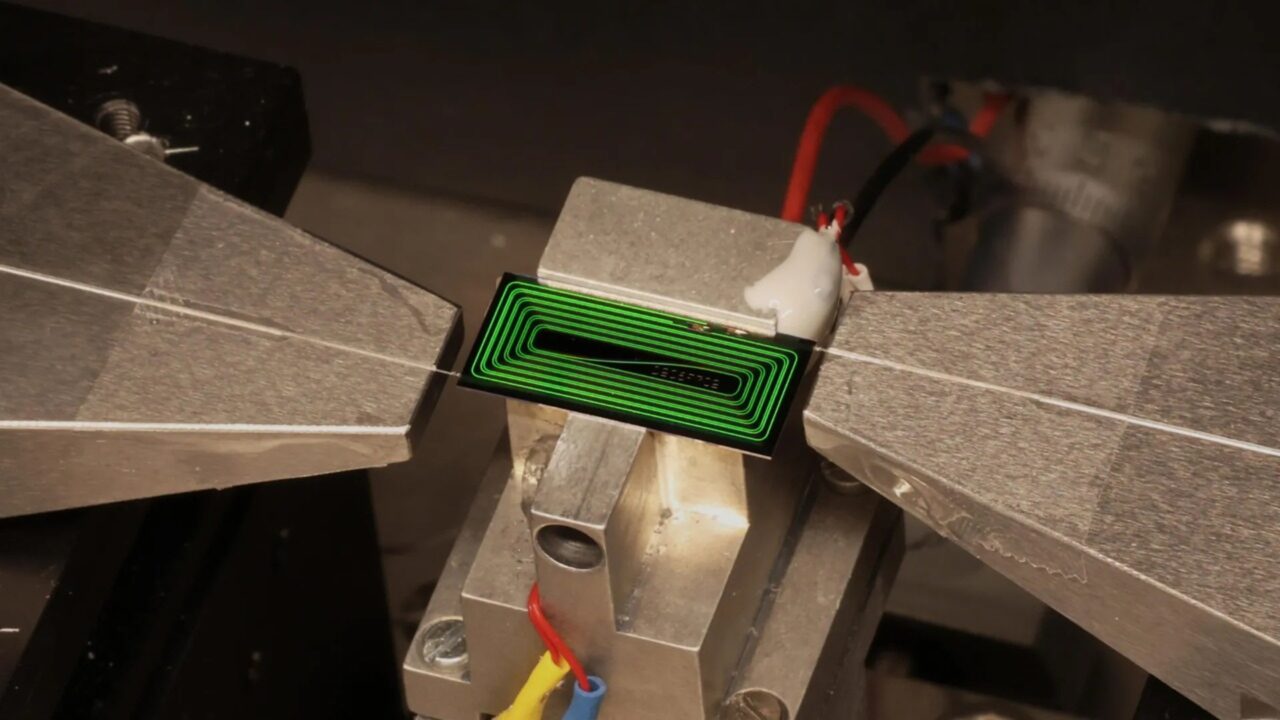

Os resultados publicados na Nature mostram um dispositivo capaz de entregar energias de pulso de 1,05 nanojoules e durações de pulso de apenas 147 femtosegundos, desempenho equivalente ao dos lasers de mesa tradicionais. A cavidade do laser mede 42 centímetros de comprimento, mas é dobrada sobre si mesma e cabe em um chip minúsculo.

Graças aos métodos de fabricação em escala de wafer, semelhantes aos usados para chips de computador, mais de 1.000 cavidades laser podem ser produzidas simultaneamente. Isso tem um impacto direto no custo e na disponibilidade da tecnologia. Segundo Kippenberg, “por mais de vinte anos, um laser de femtosegundo de alta energia em chip foi amplamente considerado o Santo Graal da fotônica integrada.”

Onde essa tecnologia pode ser aplicada no mundo real

As possibilidades abertas por essa inovação são amplas. Os pesquisadores apontam que, com potências de pico na ordem de quilowatts, o chip consegue alimentar aplicações que antes dependiam exclusivamente de laboratórios. Entre as áreas com maior potencial de transformação estão:

• Diagnósticos médicos portáteis e de baixo custo
• Detecção de poluentes ambientais em campo
• Identificação de defeitos ocultos em materiais industriais
• Relógios atômicos ópticos compactos para navegação e comunicação
• Espectroscopia e sensoriamento de precisão fora de laboratórios

Por que esse avanço muda o futuro da ciência e da tecnologia

Durante duas décadas, cientistas ao redor do mundo tentaram alcançar exatamente o que a equipe da EPFL acaba de demonstrar. O resultado não é apenas um feito técnico: é a abertura de uma nova era para a fotônica integrada, em que tecnologias antes restritas a grandes instituições poderão chegar a hospitais, indústrias e até dispositivos pessoais.

Se você acompanha os avanços da ciência, este é um daqueles momentos que vale guardar na memória. O laser que cabia em uma mesa agora cabe na palma da mão, e as consequências disso para a medicina, o meio ambiente e a comunicação ainda estão sendo escritas. Fique de olho no que vem por aí.
