O teste invisível feito nas soldas dos supernavios para impedir que o casco de aço rache ao meio no oceano

Um supernavio parece rígido quando visto no porto, mas no mar sua estrutura trabalha como uma viga gigantesca. Cada onda pode curvar levemente o casco e repetir esse esforço milhares de vezes, fazendo com que pequenas falhas escondidas no aço se tornem um risco sério ao longo da vida da embarcação.

Por que um navio de aço consegue se dobrar sem ser percebido?

Porta-contêineres, petroleiros e grandes navios de cruzeiro possuem centenas de metros de comprimento. Quando uma onda sustenta principalmente o centro do casco, enquanto a proa e a popa ficam menos apoiadas, o navio tende a se curvar para cima. Quando as extremidades ficam sobre ondas e o centro permanece em uma região mais baixa, ocorre o movimento contrário.

Essas deformações são pequenas demais para serem percebidas facilmente por quem está a bordo, mas provocam compressão e tração em diferentes partes da estrutura. O casco é calculado para suportar esse movimento elástico sem sofrer ruptura. O perigo surge quando corrosão, fabricação inadequada, sobrecarga ou uma descontinuidade na soldagem enfraquecem um ponto importante.

Como as soldas dos navios unem milhares de chapas de aço?

Um navio moderno não é moldado a partir de uma peça única. O estaleiro fabrica grandes blocos estruturais com chapas, reforços, anteparas e conveses, que depois são alinhados e unidos. Robôs e equipamentos automáticos podem realizar longos cordões de solda, enquanto profissionais especializados executam regiões complexas e acompanham a qualidade do processo.

A fabricação depende de uma sequência rigorosa:

• Preparar e limpar as bordas das chapas
• Posicionar as peças com o alinhamento correto
• Definir temperatura, velocidade e material de adição
• Executar a soldagem em passes controlados
• Verificar visualmente o acabamento da junta
• Aplicar ensaios não destrutivos nas áreas determinadas
• Corrigir e testar novamente qualquer trecho reprovado

Leia também: Astrônomos encontram um superplaneta que pode esconder uma massa de diamante equivalente a quase três Terras

Para complementar o tema, o vídeo abaixo apresenta uma inspeção de soldagem realizada na estrutura de um casco, ajudando a visualizar como profissionais avaliam juntas metálicas antes que elas permaneçam escondidas por pintura, equipamentos e outras partes do navio:

A precisão não depende apenas de fazer uma linha reta e bonita. A quantidade de calor precisa ser controlada para garantir a fusão adequada sem deformar excessivamente as chapas. Também é necessário evitar contaminações e preparar corretamente o encaixe, pois a aparência externa pode esconder falta de penetração, inclusões ou pequenas regiões mal unidas.

O que pode existir dentro de uma solda aparentemente perfeita?

Uma junta pode parecer uniforme na superfície e ainda conter descontinuidades em seu interior. Entre os possíveis problemas estão poros formados por gases presos, trincas, inclusões de escória, falta de fusão entre o metal depositado e a chapa, além de penetração incompleta na raiz da solda.

Nem toda pequena descontinuidade provoca automaticamente uma ruptura. Engenheiros avaliam o tipo, o tamanho, a posição e a orientação do defeito, além da importância estrutural daquela junta. Uma indicação alongada e orientada na direção das tensões pode exigir atenção muito maior do que um pequeno poro arredondado localizado em uma área menos solicitada.

Como as soldas dos navios são examinadas sem cortar o aço?

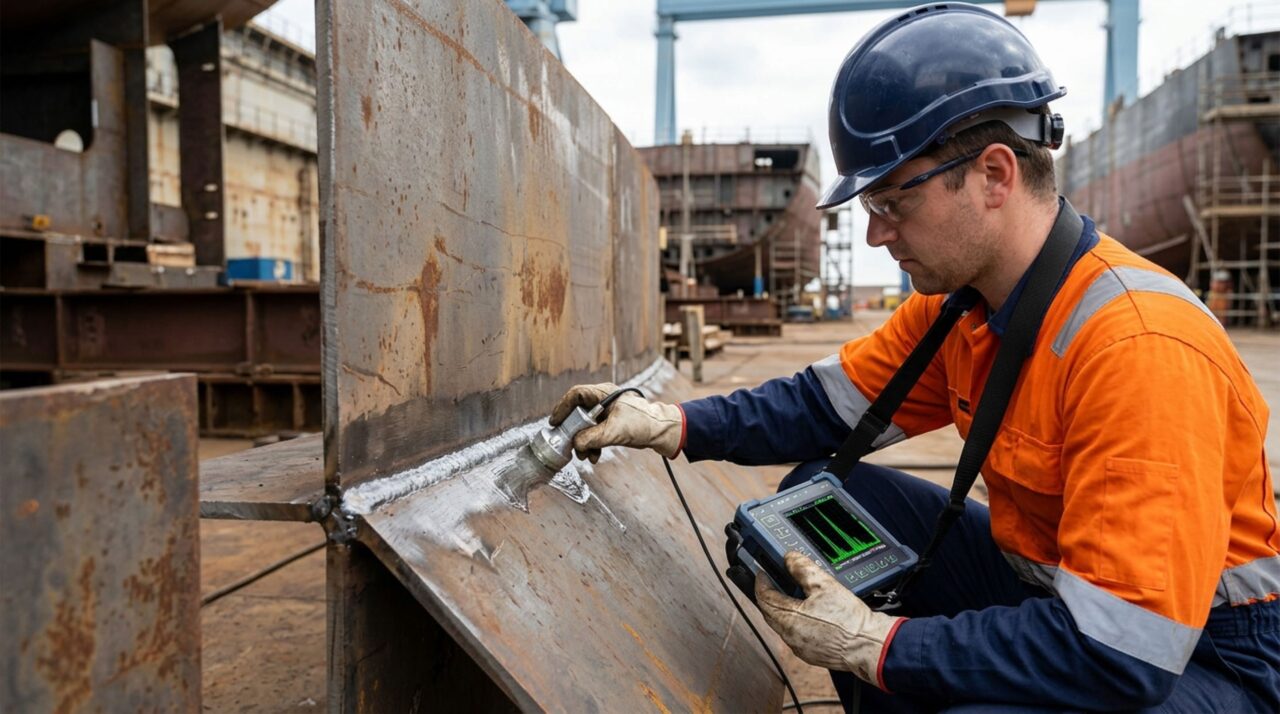

O ensaio ultrassônico utiliza uma sonda que envia ondas de alta frequência para o interior da peça. Quando essas ondas encontram uma interface, uma descontinuidade ou o lado oposto da chapa, parte do sinal retorna. O equipamento transforma os ecos em informações que permitem estimar a posição e as dimensões de possíveis falhas internas.

O TWI explica que sociedades classificadoras exigem ensaios não destrutivos em soldas de embarcações novas para verificar a qualidade de fabricação. Isso não significa que cada centímetro seja examinado pelo mesmo método, mas áreas selecionadas e juntas críticas precisam seguir regras de inspeção definidas.

Como uma microfalha pode crescer até ameaçar o casco?

O aço sofre ciclos repetidos sempre que o navio enfrenta ondas, mudanças de carregamento e variações de temperatura. Uma trinca microscópica localizada em uma região de grande tensão pode aumentar lentamente a cada ciclo. Esse fenômeno é conhecido como fadiga e pode avançar mesmo quando a força aplicada em cada viagem está abaixo do limite que quebraria uma peça nova de uma só vez.

A propagação também depende da geometria do detalhe estrutural e do ambiente marítimo. Água salgada, corrosão e tensões residuais deixadas pela soldagem podem acelerar a deterioração. Por isso, a segurança envolve inspeção durante a construção e novas verificações ao longo da operação, especialmente em áreas conhecidas por sofrer esforços elevados.

Por que as soldas dos navios não são o único elemento que evita uma ruptura?

A resistência de um supernavio vem do conjunto formado pelo fundo, costados, convés, anteparas, longarinas e reforços internos. Essas partes transformam o casco em uma grande viga-caixão. As soldas mantêm os elementos trabalhando juntos, mas o projeto também distribui cargas e cria caminhos alternativos para os esforços atravessarem a estrutura.

Engenheiros ainda controlam a qualidade do aço, a espessura das chapas, o peso da carga e sua posição nos porões ou contêineres. Computadores acompanham os esforços de flexão durante o carregamento, enquanto inspeções procuram corrosão e trincas. O teste invisível é decisivo porque revela o que os olhos não conseguem enxergar antes que o oceano transforme uma falha localizada em um problema muito maior.
