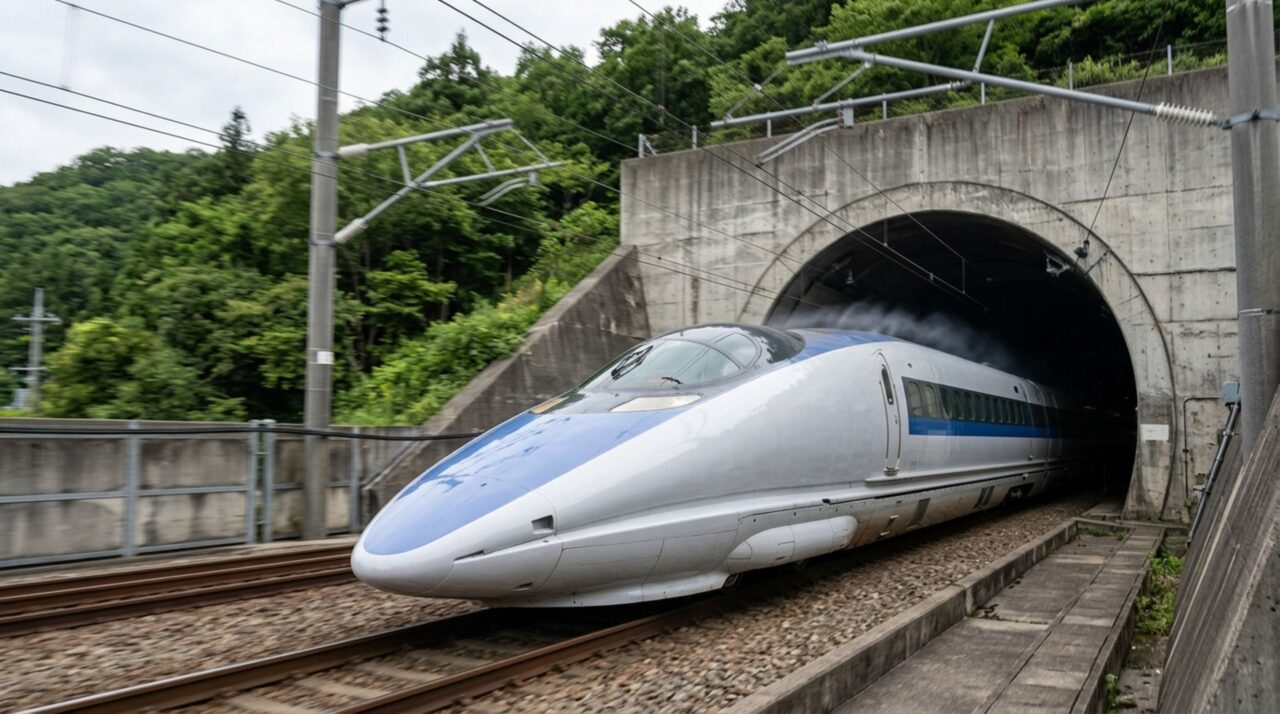

Quem observa um Shinkansen parado na estação pode estranhar a frente comprida, baixa e achatada, semelhante ao bico de uma ave ou de um pato. Esse formato não nasceu apenas para deixar o trem mais bonito ou veloz, mas para resolver um barulho tão forte que chegava a incomodar moradores instalados perto das saídas dos túneis.

Por que a entrada de um túnel se torna um problema em alta velocidade?

Quando um trem convencional avança por uma linha aberta, o ar consegue escapar pelas laterais, por cima e por baixo dos vagões. Dentro de um túnel estreito, essa passagem diminui bastante. A composição entra ocupando uma parcela considerável do espaço e começa a empurrar o ar que estava parado à sua frente.

O efeito lembra o movimento de um pistão dentro de um cilindro. Quanto mais rápido o trem entra, mais depressa a pressão aumenta. Uma onda de compressão corre pelo túnel quase à velocidade do som e chega à outra extremidade antes da própria composição, carregando uma mudança repentina de pressão.

Como o trem-bala japonês evita o estrondo na saída?

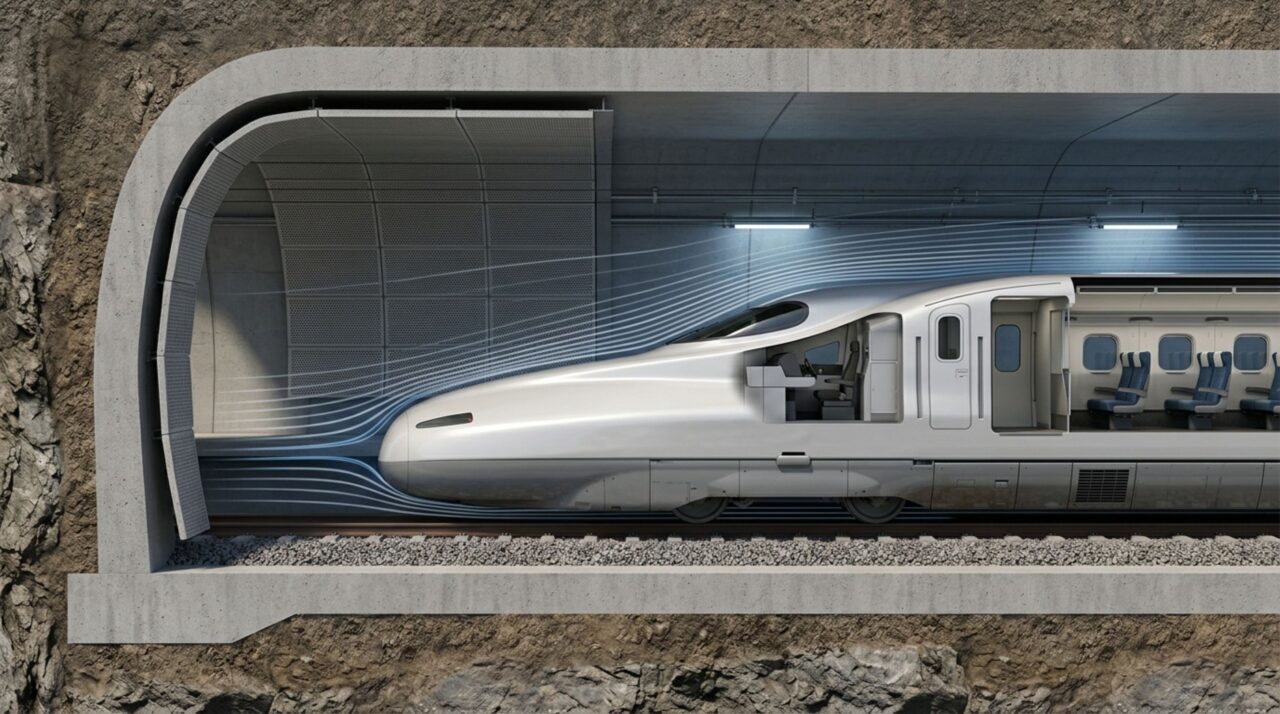

A frente alongada faz a área do trem aumentar aos poucos, e não de maneira abrupta. Em vez de encontrar um paredão quase reto avançando a centenas de quilômetros por hora, o ar toca primeiro uma ponta estreita e passa gradualmente pelas partes mais largas. Com isso, a onda de compressão se forma durante um intervalo maior e perde intensidade.

O objetivo não é cortar o ar como uma faca nem impedir que qualquer pressão seja produzida. O nariz apenas suaviza o processo. Quanto menos repentina for a compressão na entrada, menor tende a ser a micro-onda de pressão liberada na saída do túnel, reduzindo o estampido e a vibração percebida nas proximidades.

• A ponta estreita começa a deslocar o ar gradualmente
• O aumento da largura acontece ao longo de vários metros
• A pressão cresce de forma menos brusca dentro do túnel
• A onda chega mais fraca à extremidade oposta
• O formato também ajuda a diminuir ruídos durante o percurso

Para complementar o tema, o vídeo abaixo apresenta uma explicação visual sobre o nariz alongado dos trens japoneses e mostra como o formato reduz as ondas de pressão criadas nos túneis:

O barulho era realmente parecido com uma explosão?

Os primeiros problemas ficaram conhecidos como “tunnel boom”, expressão que pode ser traduzida como estrondo de túnel. Quando a onda de compressão alcançava a saída, parte de sua energia era lançada no ambiente como um pulso de pressão. O som podia lembrar uma detonação distante e também fazer janelas, portas e objetos leves vibrarem.

Não era um estrondo sônico igual ao produzido por uma aeronave que ultrapassa a velocidade do som. O Shinkansen opera muito abaixo dessa velocidade. O barulho vinha da rápida liberação da pressão acumulada no túnel, razão pela qual os engenheiros usam o termo micro-onda de pressão para descrever o fenômeno com maior precisão.

Leia também: A garça-negra que vira um guarda-chuva sobre a água e faz os peixes nadarem direto para o seu bico

Por que o trem-bala japonês ganhou uma frente tão comprida?

Quanto maior a velocidade planejada, mais importante se torna controlar a formação da onda. Projetos atuais podem ter narizes com mais de 10 metros, enquanto trens experimentais receberam pontas ainda maiores. O formato exato muda conforme a velocidade, a seção dos túneis, o espaço destinado aos passageiros e outras exigências da operação.

O Railway Technical Research Institute, centro japonês especializado em tecnologia ferroviária, pesquisa diferentes desenhos para reduzir essas micro-ondas. Testes com modelos mostraram que pequenas mudanças na maneira como a área frontal cresce ao longo do nariz podem melhorar o resultado sem simplesmente aumentar seu comprimento indefinidamente.

O desenho foi realmente inspirado no bico de uma ave?

Uma das histórias mais conhecidas liga o formato do Shinkansen ao martim-pescador. Essa ave mergulha em alta velocidade e atravessa a superfície da água produzindo pouco respingo. O engenheiro japonês Eiji Nakatsu, que também observava pássaros, teria usado o formato do bico como referência ao trabalhar na aerodinâmica da Série 500.

A natureza, porém, não foi a única responsável pelo desenho. O nariz passou por cálculos, simulações computacionais e testes com modelos. Diferentes gerações do Shinkansen possuem frentes bastante distintas, algumas mais arredondadas e outras achatadas. Todas tentam equilibrar pressão nos túneis, consumo de energia, ruído, estabilidade e espaço interno.

O trem-bala japonês depende apenas do nariz para não fazer barulho?

A frente comprida é uma das soluções mais visíveis, mas não trabalha sozinha. Alguns túneis recebem estruturas alongadas nas entradas, semelhantes a grandes coberturas perfuradas. Elas oferecem mais espaço para o ar se ajustar antes de entrar na parte estreita e podem liberar uma parcela da pressão por aberturas laterais.

Também entram no cálculo a vedação dos vagões, o desenho das junções, os pantógrafos, a velocidade permitida e até a superfície interna do túnel. O chamado bico de pato acabou se tornando a marca mais famosa do trem-bala japonês, mas seu verdadeiro segredo está no conjunto: em vez de enfrentar o ar como uma parede, o trem dá a ele tempo e espaço para sair do caminho.
