No coração de Atlanta, nos Estados Unidos, o Mercedes-Benz Stadium esconde sobre suas arquibancadas uma das estruturas móveis mais incomuns já instaladas em uma arena esportiva. O teto não abre simplesmente deslizando para os lados: oito pétalas gigantes parecem girar ao redor de uma abertura central, criando um efeito semelhante ao diafragma de uma câmera enquanto milhares de toneladas de aço precisam se mover com precisão.

Como o Mercedes-Benz Stadium consegue abrir um teto de milhares de toneladas?

Inaugurado em 2017 para substituir o antigo Georgia Dome, o estádio recebeu um teto retrátil completamente diferente dos sistemas convencionais. O conjunto possui oito pétalas móveis de aço organizadas ao redor de uma abertura central. Somadas, essas partes móveis pesam aproximadamente 3,5 mil toneladas, enquanto toda a estrutura do estádio utiliza uma quantidade muito maior de aço.

Quando o mecanismo entra em funcionamento, as pétalas não giram de verdade ao redor do centro. Cada uma desliza praticamente em linha reta sobre seus próprios trilhos. Como os oito elementos se movimentam simultaneamente em diferentes direções, o observador abaixo deles tem a impressão de estar vendo uma enorme lente fotográfica sendo aberta.

Leia também: O minúsculo sapo de 5 centímetros que carrega na pele veneno suficiente para tirar a vida de 10 homens adultos

Quais números revelam a escala absurda do Mercedes-Benz Stadium?

Construir um teto que se movimenta já seria complicado em uma arena comum. Em Atlanta, porém, cada pétala avança dezenas de metros sobre o espaço interno sem possuir uma coluna na extremidade para sustentá-la. Isso exigiu grandes treliças, sistemas de rolamento, motores, sensores e controles capazes de acompanhar constantemente a posição de cada estrutura.

Alguns números ajudam a entender o tamanho do projeto.

• 8 pétalas móveis de aço
• Cerca de 3.500 toneladas nas pétalas
• Aproximadamente 27.500 toneladas de aço no estádio
• Pétalas com cerca de 60 metros de balanço sobre a arena
• Abertura completa em aproximadamente 8 minutos
• Fechamento em pouco mais de 7 minutos

O vídeo publicado pelo canal verificado Jared Owen, especializado em animações técnicas, desmonta virtualmente o teto do Mercedes-Benz Stadium e mostra como as oito pétalas percorrem trilhos separados. A animação é especialmente útil porque permite enxergar os motores, os apoios e o movimento real escondido por trás da ilusão de uma lente fotográfica girando.

Apesar da aparência complexa, o sistema atual consegue realizar toda a sequência em poucos minutos. Isso representa uma enorme evolução em relação à fase inicial do estádio, quando a operação do teto exigiu ajustes e testes adicionais antes de atingir o funcionamento regular previsto pelos projetistas.

Por que o Mercedes-Benz Stadium parece ter uma lente de câmera gigantesca no teto?

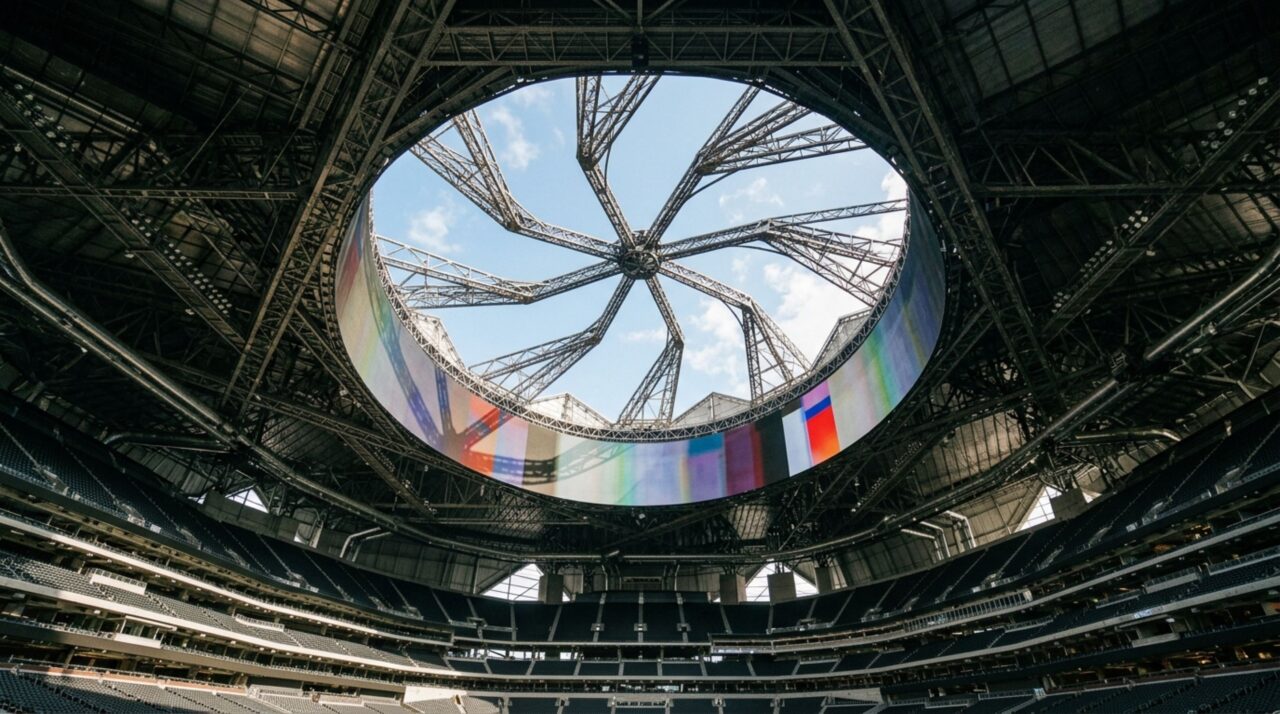

A inspiração visual veio diretamente de uma abertura do tipo íris. Quando as oito pétalas se afastam simultaneamente, surge um grande óculo no centro do estádio. O efeito é semelhante ao de uma câmera fotográfica, embora o mecanismo real seja muito diferente daquele encontrado dentro de uma lente.

O próprio Mercedes-Benz Stadium explica o funcionamento do teto retrátil e informa que as pétalas deslizam em linha reta, apesar de parecerem girar. A mesma documentação registra aproximadamente 27.500 toneladas de aço no estádio, das quais cerca de 3.500 toneladas pertencem às partes móveis do teto.

Como oito pétalas gigantes conseguem se encontrar sem deixar a chuva entrar?

O desafio mais delicado aparece justamente no final do fechamento. Não basta mover as oito estruturas até posições aproximadamente corretas. Quando chegam ao centro, as bordas precisam se alinhar de maneira suficientemente precisa para criar uma cobertura contínua e resistente à entrada de água.

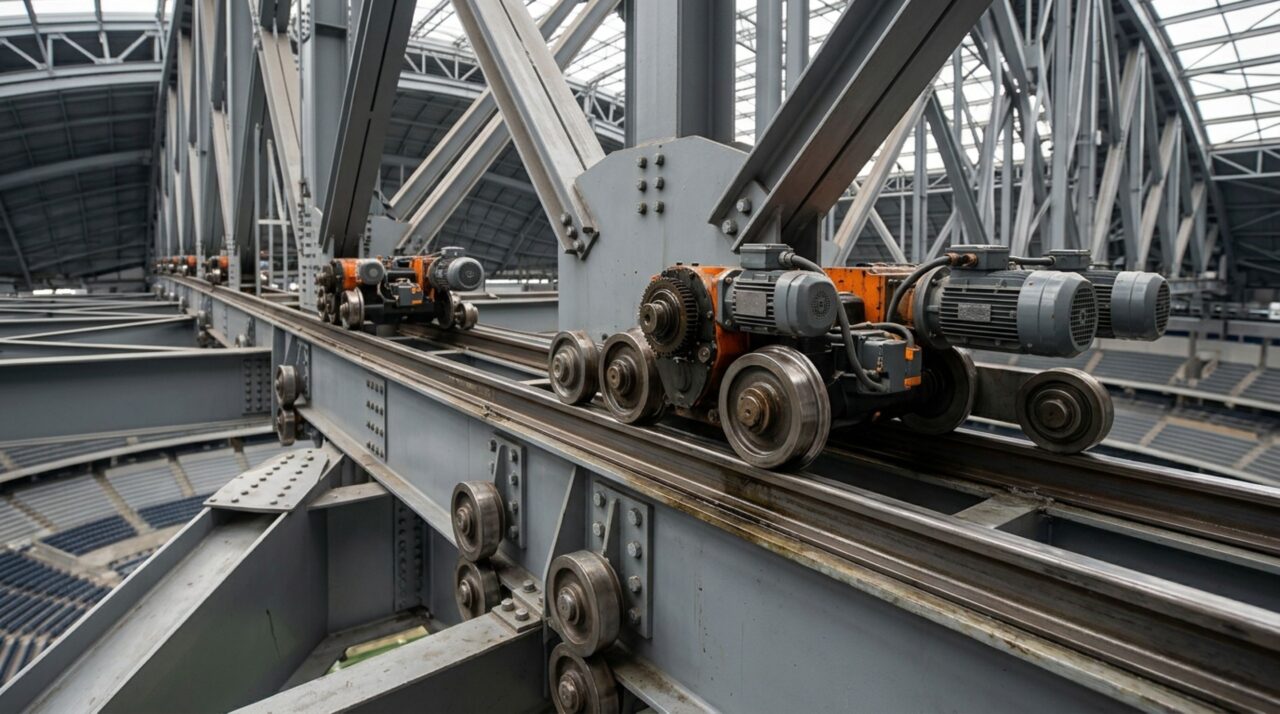

Cada pétala utiliza mecanismos motorizados conhecidos como bogies, que percorrem trilhos internos enquanto outros conjuntos de roletes controlam e estabilizam o movimento. Quando o sistema chega à posição fechada, as pétalas se encontram e formam uma vedação projetada para proteger o interior da arena contra a chuva.

Por que fazer o teto funcionar corretamente foi uma das partes mais difíceis da obra?

O tamanho das peças transforma pequenas variações em grandes problemas. Aço se expande e contrai conforme a temperatura muda, enquanto cargas produzidas pelo vento e pelo próprio peso alteram ligeiramente a posição das estruturas. Em um conjunto formado por oito elementos móveis gigantes, essas diferenças precisam permanecer dentro dos limites previstos pelo sistema.

O teto também demorou a atingir sua operação definitiva. Embora o estádio tenha sido inaugurado em 2017, engenheiros continuaram trabalhando no mecanismo, e a operação completa em aproximadamente oito minutos foi demonstrada publicamente em julho de 2018. Na ocasião, o teto abriu em cerca de 8 minutos e 10 segundos e fechou em pouco mais de 7 minutos.

O estádio realmente custou cerca de R$ 5 bilhões para ser construído?

O custo oficialmente divulgado ficou em aproximadamente US$ 1,6 bilhão. A conversão para reais depende da cotação utilizada, portanto o valor de R$ 5 bilhões deve ser entendido como uma referência aproximada compatível com o câmbio da época da construção, e não como um orçamento originalmente definido em moeda brasileira.

Outra correção importante está nas 39 mil toneladas mencionadas em algumas versões da história. O teto retrátil não pesa 39 mil toneladas: as oito pétalas móveis somam aproximadamente 3,5 mil toneladas. Ainda assim, o mecanismo permanece extraordinário, porque precisa fazer milhares de toneladas avançarem simultaneamente, encontrarem-se no centro e voltarem a se separar em poucos minutos enquanto criam uma das ilusões mecânicas mais impressionantes já colocadas sobre um estádio.
