À primeira vista, parece impossível retirar um navio de um rio e carregá-lo verticalmente por uma altura semelhante à de um prédio de quase 40 andares. Na barragem de Três Gargantas, entretanto, uma enorme câmara cheia de água sobe entre torres de concreto enquanto mantém a embarcação flutuando em seu interior.

Por que o elevador de navios foi construído em Três Gargantas?

A barragem criou uma diferença de nível gigantesca no rio Yangtzé, na província chinesa de Hubei. Para preservar a navegação, o complexo recebeu duas rotas principais: eclusas em cinco níveis, destinadas principalmente às embarcações maiores, e uma passagem vertical mais rápida para navios de até 3 mil toneladas.

Nas eclusas, o navio precisa entrar sucessivamente em câmaras que são enchidas ou esvaziadas até alcançar o outro lado da barragem. O processo pode levar aproximadamente 150 minutos. O elevador foi criado como um atalho capaz de realizar a travessia projetada em cerca de 40 minutos, reduzindo consideravelmente o tempo de passagem de embarcações compatíveis com suas dimensões.

Leia também: O lagarto de até 5 metros que ainda rondava a Austrália quando os primeiros humanos chegaram

Como o elevador de navios ergue uma embarcação de 3 mil toneladas?

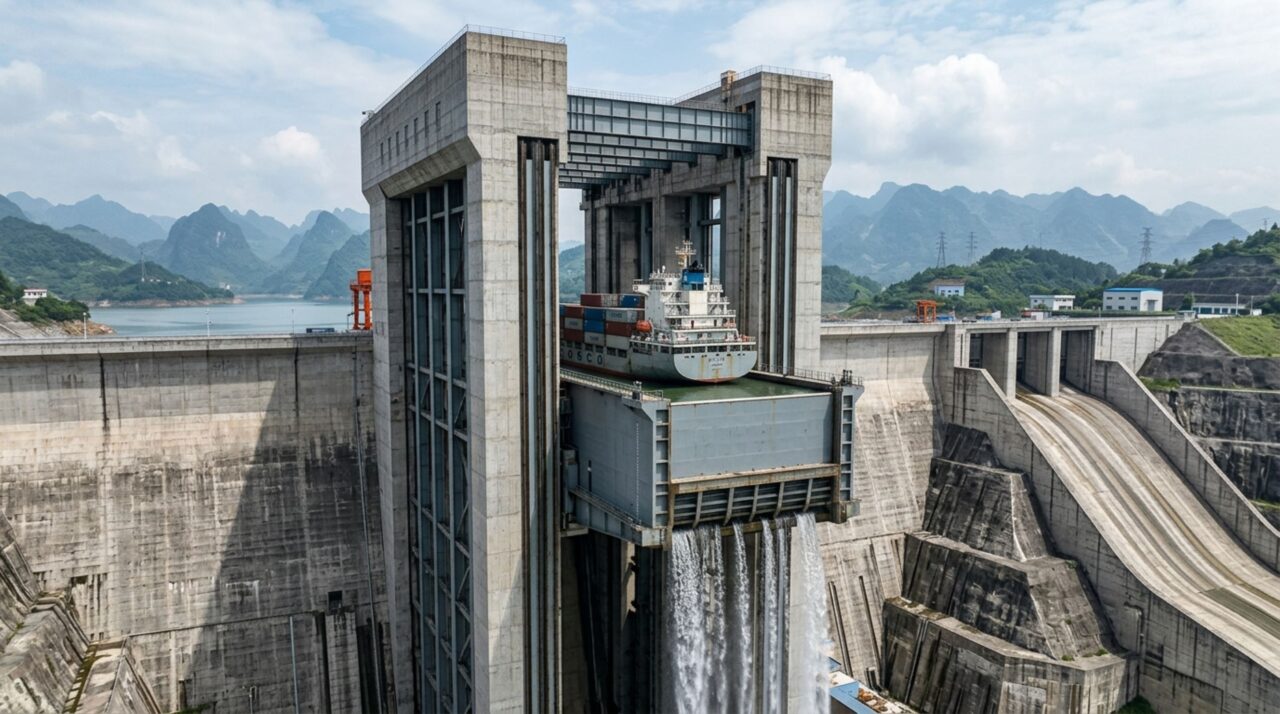

O navio entra em uma câmara metálica que funciona como uma piscina móvel. Depois que a embarcação está posicionada, grandes comportas isolam a água do rio. A câmara inteira começa a subir ou descer entre quatro torres, transportando ao mesmo tempo o navio, a água e a própria estrutura de aço.

• O navio entra flutuando na câmara
• As comportas fecham as duas extremidades
• O nível da água é ajustado com precisão
• Contrapesos equilibram a enorme massa móvel
• Engrenagens conduzem a câmara pelas torres
• A comporta oposta abre no novo nível

O vídeo do South China Morning Post mostra uma embarcação entrando na gigantesca câmara e sendo transportada verticalmente pela barragem. As imagens permitem observar as torres, as comportas e a água mantida dentro da estrutura, deixando claro que o navio não é preso por cabos: ele permanece flutuando durante todo o percurso.

O sistema realmente funciona como um elevador hidráulico?

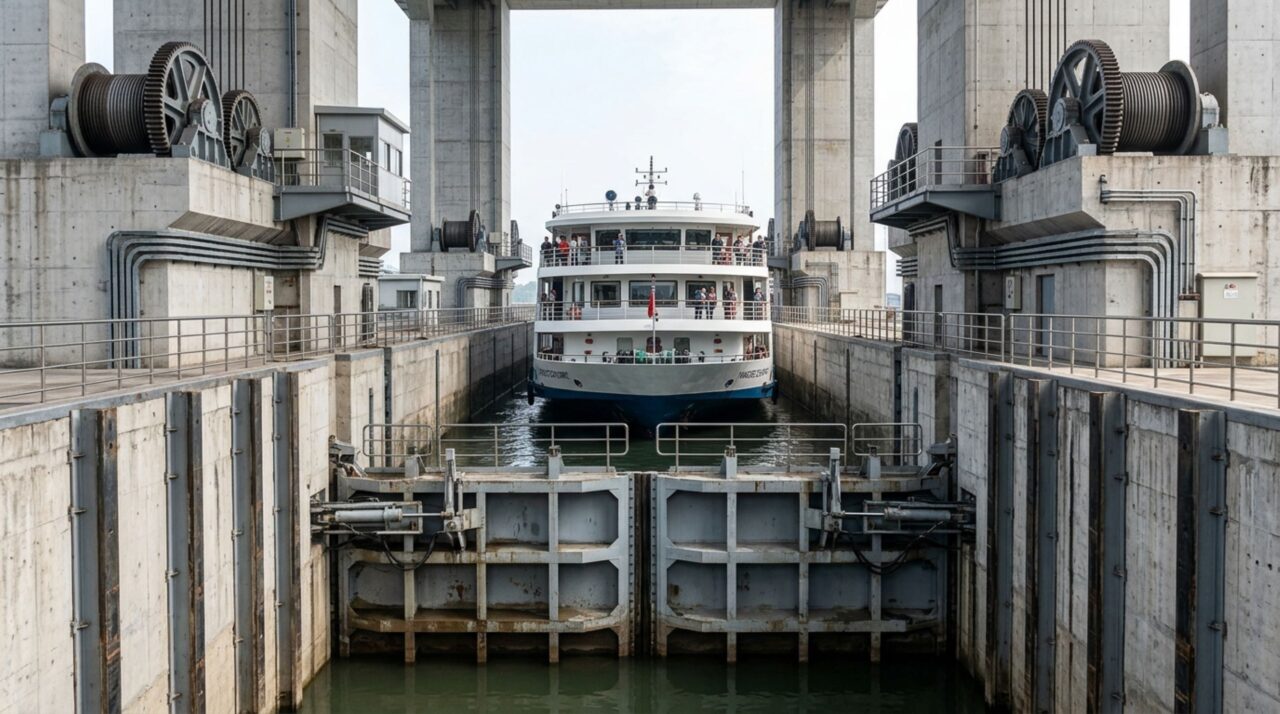

Embora a estrutura transporte uma enorme quantidade de água, ela não é um elevador hidráulico no sentido tradicional. O movimento principal é realizado por quatro conjuntos de acionamento com engrenagens e cremalheiras instalados ao redor da câmara. Cabos de aço conectados a contrapesos ajudam a equilibrar a carga e reduzem o esforço necessário para movimentá-la.

A física da flutuação também tem um papel importante. Quando o navio entra, ele desloca uma quantidade de água com peso equivalente ao seu próprio peso. Por isso, uma embarcação de 3 mil toneladas não acrescenta simplesmente outras 3 mil toneladas sobre uma câmara já cheia: parte da água sai para dar lugar ao casco, mantendo a massa dentro de uma faixa controlada.

O que acontece durante os 40 minutos de travessia?

O percurso completo inclui mais do que a subida ou a descida. A embarcação precisa aproximar-se lentamente, entrar na posição correta, aguardar o fechamento das comportas e permanecer estável enquanto os níveis de água são igualados. Somente depois dessas verificações a câmara inicia seu deslocamento vertical.

A subida mecânica propriamente dita ocupa apenas parte desse período. O restante é necessário para manobras, fechamento, vedação e sincronização. A China Three Gorges Corporation informa que o tempo projetado da passagem completa é de aproximadamente 40 minutos, embora condições operacionais possam alterar a duração real.

Quais números mostram a escala do elevador de navios?

A câmara possui uma área útil interna de aproximadamente 120 metros de comprimento, 18 metros de largura e 3,5 metros de profundidade. Somando a estrutura, a água e os equipamentos em movimento, a massa transportada chega a cerca de 15.500 toneladas, muito acima das 3 mil toneladas atribuídas apenas à capacidade da embarcação.

O sistema utiliza 256 cabos de aço e precisa manter os pontos de sustentação praticamente no mesmo nível. Segundo dados oficiais, a diferença de sincronização é controlada dentro de uma margem de até dois centímetros. Essa precisão impede que milhares de toneladas de água se inclinem de maneira perigosa durante o percurso.

Como uma estrutura tão pesada evita uma queda?

Os quatro conjuntos de engrenagens apoiam rigidamente a câmara em pontos distribuídos pelos dois lados. Se a água se movimentar ou o peso ficar momentaneamente desigual, essa disposição reduz o risco de inclinação. Sistemas de amortecimento também absorvem vibrações e transmitem parte das forças para as torres de concreto.

Além dos acionamentos normais, mecanismos independentes de segurança podem bloquear a câmara se surgir uma falha ou desequilíbrio. O resultado é uma máquina que não simplesmente puxa um barco para cima: ela controla uma piscina suspensa de aproximadamente 15.500 toneladas, conecta dois níveis do Yangtzé e transforma uma longa sequência de eclusas em uma viagem vertical de 113 metros.
