Ligando a Ilha do Príncipe Eduardo a New Brunswick sobre o estreito de Northumberland, a Confederation Bridge enfrenta um ambiente incomum para uma ponte desse porte. Durante o inverno, grandes campos de gelo são movimentados pelas marés e correntes contra os pilares, produzindo forças consideráveis. Para suportar esse cenário ao longo de uma vida útil de projeto de 100 anos, a engenharia combinou pilares protegidos por estruturas cônicas, grandes vãos e componentes de concreto pré-fabricados em terra.

Por que a Confederation Bridge precisava enfrentar um problema tão grande com o gelo?

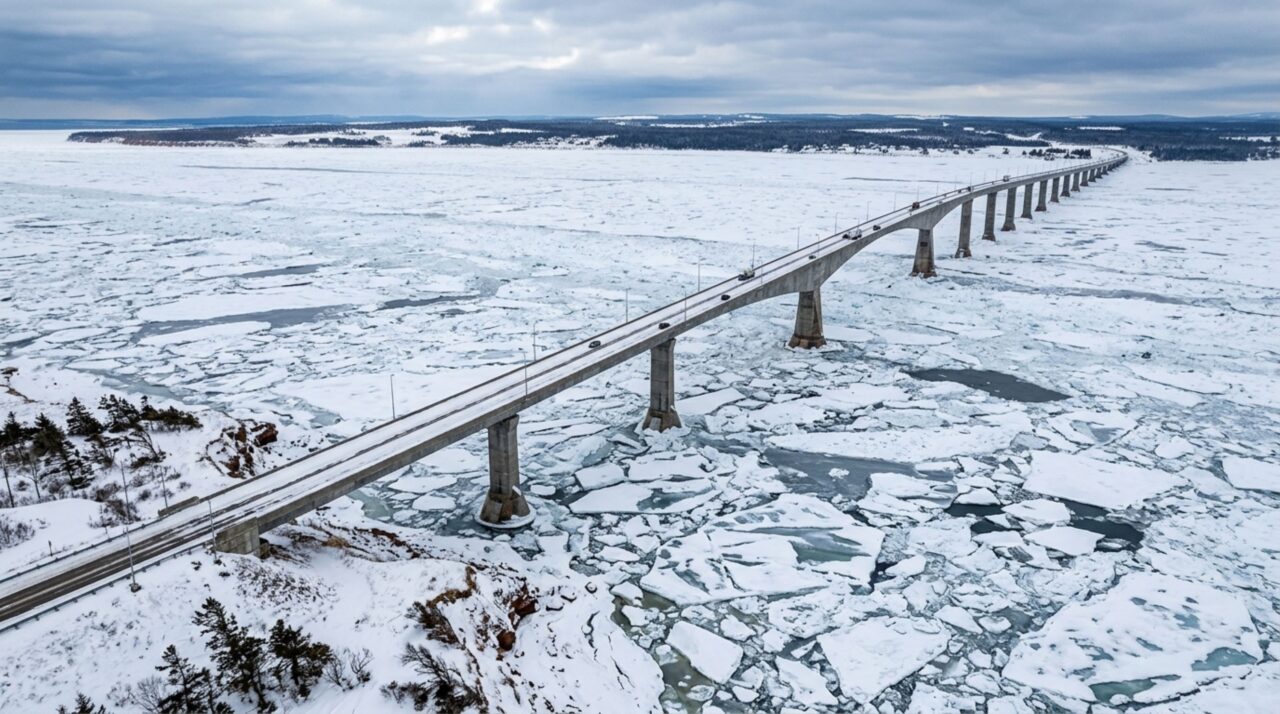

A ponte tem 12,9 quilômetros de extensão e atravessa o estreito de Northumberland, onde o gelo marinho se forma durante o inverno. O National Research Council do Canadá registra que as marés movimentam continuamente esse gelo para frente e para trás, fazendo blocos e campos congelados atingirem os pilares e produzirem grandes cargas estruturais.

Em abril de 2003, por exemplo, uma massa de gelo costeiro com aproximadamente 5 por 10 quilômetros se desprendeu e atravessou a região da ponte. O gelo tinha cerca de 1 metro de espessura, com cristas que chegavam a aproximadamente 4 metros em algumas áreas avaliadas. O episódio foi monitorado justamente para entender como os pilares respondiam a essas situações reais.

Leia também: Marte possui um sistema de cânions que se estende por milhares de quilômetros e é quase 10 vezes maior em comprimento que o Grand Canyon, formando uma cicatriz gigantesca visível até em imagens tomadas do espaço

Como os pilares foram desenhados para quebrar o gelo?

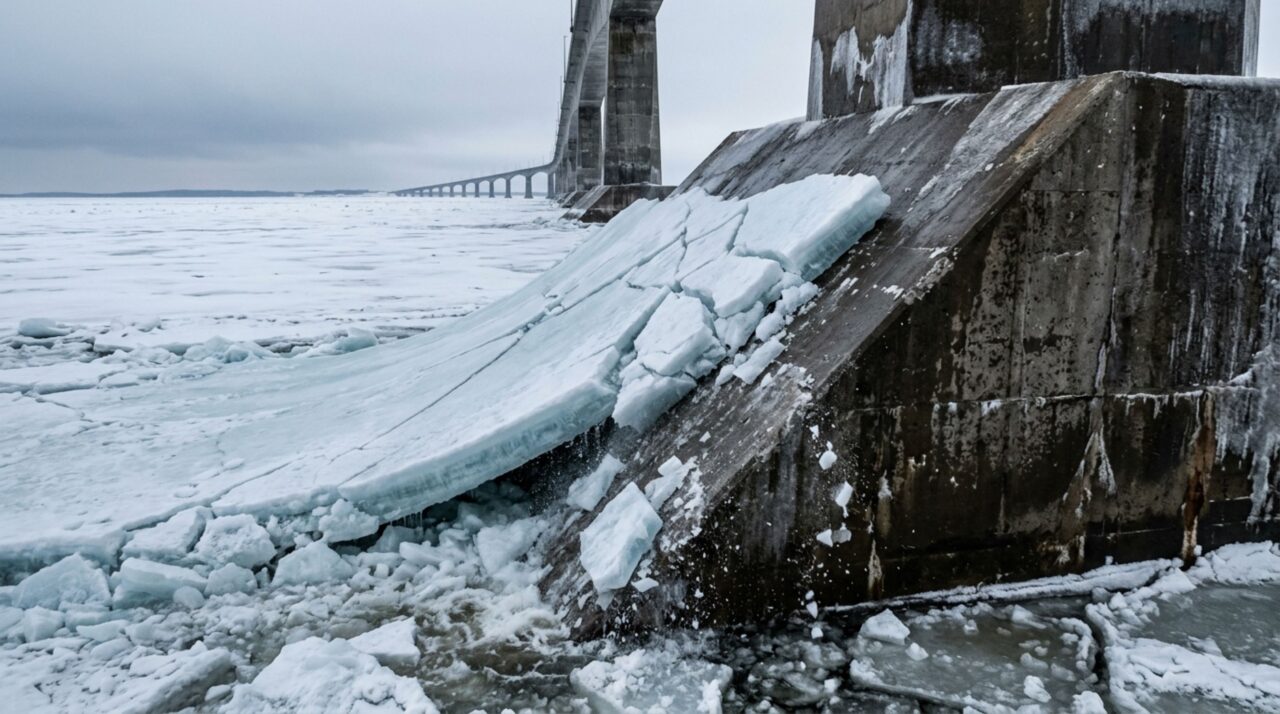

Em vez de simplesmente oferecer uma parede vertical contra as placas congeladas, os pilares principais receberam grandes escudos de concreto com superfícies inclinadas. Quando uma lâmina de gelo encontra essa região, ela é forçada para cima e submetida à flexão até se romper, reduzindo a maneira como a carga horizontal chega ao pilar.

Esse sistema faz parte das características mais reconhecíveis da obra.

• Os pilares principais possuem proteção específica contra o gelo.
• A geometria inclinada força as placas congeladas a subirem.
• O gelo tende a romper por flexão ao encontrar o escudo.
• Os vãos principais de 250 metros reduzem a quantidade de pilares na água.
• Cada pilar foi dimensionado para resistir a cargas extremas de gelo previstas em projeto.

O vídeo oficial da própria Confederation Bridge mostra a fabricação dos enormes componentes de concreto, seu transporte e a montagem sobre o estreito.

Por que a Confederation Bridge tem vãos de cerca de 250 metros?

A seção marítima principal tem aproximadamente 11 quilômetros e utiliza 44 pilares, com vãos típicos de 250 metros. Essa distância relativamente grande ajudou a limitar a quantidade de estruturas instaladas em águas profundas e também deixou mais espaço para o movimento e a fragmentação do gelo no estreito.

O tabuleiro foi construído em concreto protendido. Os principais conjuntos de vigas em balanço tinham aproximadamente 192,5 metros e eram complementados por segmentos intermediários de cerca de 60 metros, formando os vãos sucessivos da travessia. Alguns desses grandes elementos chegaram a pesar milhares de toneladas.

Como foi possível montar uma ponte tão longa sobre águas congeláveis?

Como o período de águas abertas era limitado, uma parcela enorme da construção foi deslocada para instalações em terra. Bases de pilares, fustes e grandes vigas foram pré-fabricados, permitindo maior controle da concretagem e reduzindo o tempo de trabalho diretamente no ambiente marítimo.

Depois, os elementos eram transportados até suas posições. A montagem utilizou a Svanen, uma gigantesca embarcação-guindaste capaz de movimentar componentes que chegavam a aproximadamente 7.500 toneladas. As peças estruturais eram finalmente unidas por sistemas de protensão para trabalhar como conjuntos contínuos.

Quais números mostram a escala da Confederation Bridge?

A construção começou em 1993 e a ponte foi aberta ao tráfego em 31 de maio de 1997, substituindo a antiga ligação regular por ferry. O projeto buscou não apenas vencer quase 13 quilômetros de estreito, mas oferecer desempenho adequado diante de ciclos de congelamento e descongelamento, água salgada, ventos e cargas produzidas pelo gelo.

O próprio operador mantém informações sobre história, características e manutenção da estrutura em seu site oficial da Confederation Bridge. A ponte foi projetada para uma vida útil de 100 anos, exigência que influenciou concretos, proteção das armaduras e estratégia construtiva.

Como a ponte reage quando grandes campos de gelo chegam aos pilares?

Os escudos não impedem que o gelo alcance a estrutura; eles controlam a forma como esse contato ocorre. Estudos do NRC mostram que placas móveis se quebram ao encontrar os pilares e podem formar fragmentos menores ao atravessar a linha da ponte. Sensores instalados em pilares permitiram medir sua resposta às forças produzidas por esses eventos.

É essa combinação entre geometria, resistência e monitoramento que permite à Confederation Bridge atravessar um ambiente onde o próprio mar muda de comportamento durante o inverno. Em vez de tentar bloquear massas congeladas por completo, a estrutura foi concebida para receber, romper e redirecionar o gelo dentro dos esforços considerados no projeto.
