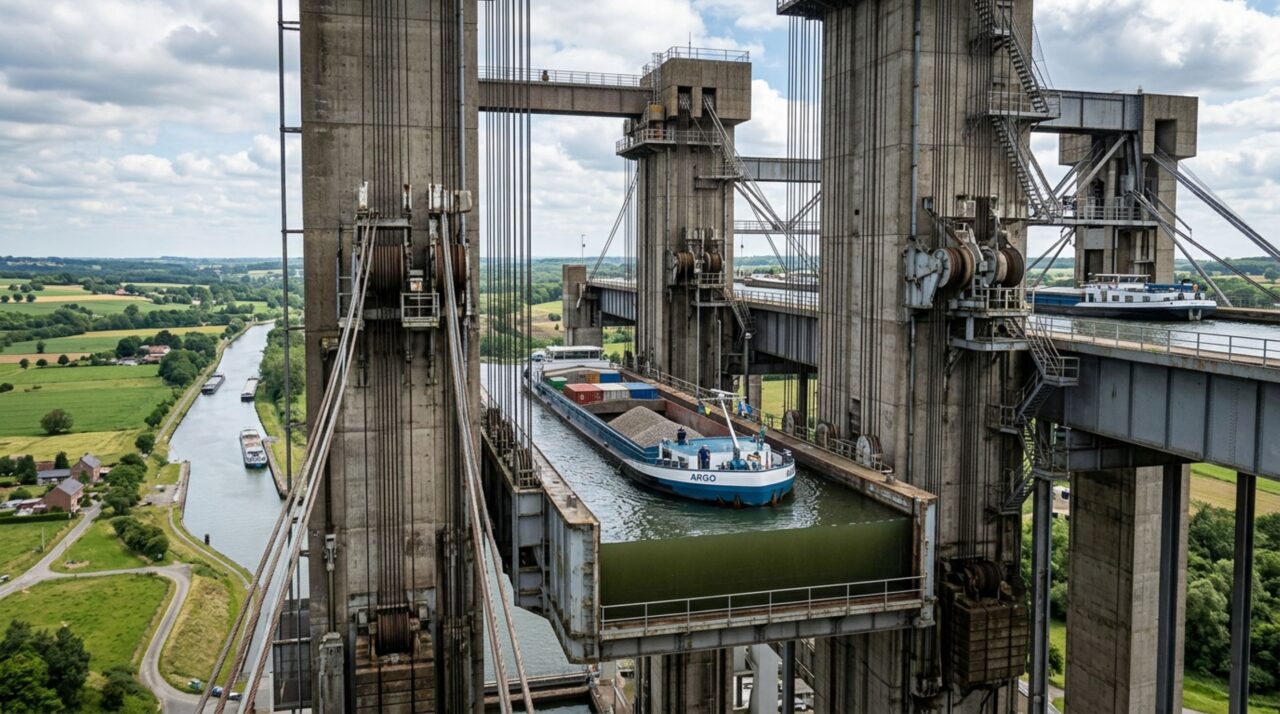

Na Bélgica, barcos de até milhares de toneladas entram em uma enorme caixa cheia de água e são elevados verticalmente por mais de 70 metros, vencendo em poucos minutos uma diferença de nível que antes exigia várias estruturas sucessivas
Cabos, contrapesos e duas enormes câmaras móveis permitem que grandes embarcações atravessem verticalmente o Canal du Centre
Na região da Valônia, o Elevador de Strépy-Thieu permite que grandes embarcações atravessem de uma só vez um desnível de 73,15 metros no Canal du Centre. Inaugurado em 2002, o complexo possui duas enormes câmaras independentes, cada uma funcionando como uma caixa móvel cheia de água. Barcos entram flutuando normalmente e, poucos minutos depois, todo o conjunto é deslocado verticalmente por cabos, motores e contrapesos que equilibram milhares de toneladas.
Como o Elevador de Strépy-Thieu consegue erguer barcos de milhares de toneladas?
Cada câmara, ou caisson, possui aproximadamente 112 metros de comprimento útil e 12 metros de largura. A profundidade de água fica em torno de 3,35 a 4,15 metros, fazendo com que o conjunto carregado chegue a uma massa de vários milhares de toneladas. Ainda assim, o sistema não precisa simplesmente “puxar” todo esse peso para cima com força bruta.
A explicação envolve o princípio de Arquimedes. Quando uma embarcação entra flutuando, ela desloca uma quantidade de água cujo peso corresponde ao próprio peso do barco. Parte da água sai da câmara, fazendo com que a massa total permaneça aproximadamente equilibrada. Na prática, variações do nível da água fazem cada caixão trabalhar entre cerca de 7.200 e 8.400 toneladas.
O que acontece desde a entrada do barco até sua chegada ao outro nível?
A embarcação entra na câmara como se estivesse navegando por um pequeno trecho normal de canal. Depois que ela está posicionada, as portas são fechadas e a câmara fica isolada do canal. Motores, cabos e contrapesos assumem então o controle do movimento vertical até que o nível da água dentro do caixão coincida com o canal de destino.
O processo pode ser resumido assim:
- O barco entra flutuando na câmara;
- As comportas são fechadas e vedadas;
- O sistema verifica o equilíbrio da câmara;
- Motores e cabos iniciam a movimentação vertical;
- A câmara para exatamente no nível do canal;
- As portas são abertas e a embarcação continua a viagem.
Este vídeo mostra o Elevador de Strépy-Thieu em funcionamento e permite observar as embarcações entrando nas grandes câmaras móveis.
Por que o Elevador de Strépy-Thieu utiliza tantos cabos e contrapesos?

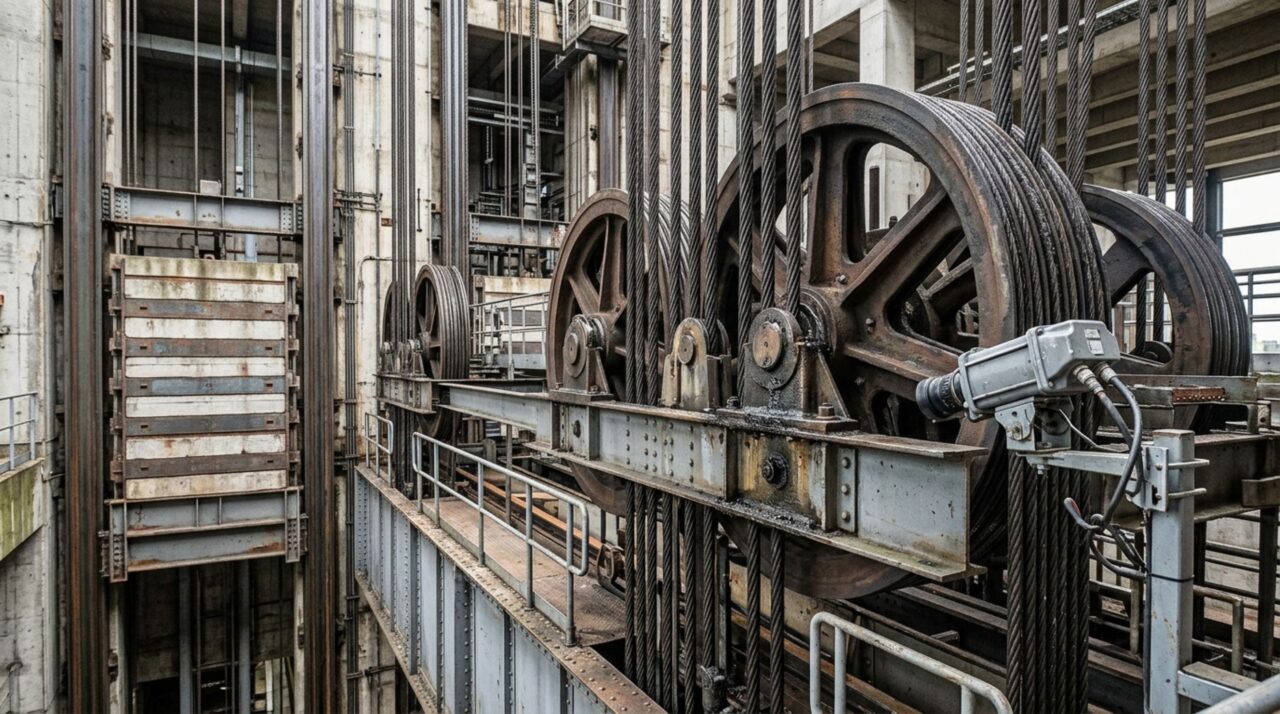

Cada uma das duas câmaras utiliza 112 cabos de suspensão ligados aos contrapesos e outros 32 cabos de controle associados ao sistema de movimentação. São, portanto, 144 cabos metálicos por caixão. Os cabos de suspensão passam sobre grandes polias, enquanto motores elétricos acionam os guinchos responsáveis pelo deslocamento preciso.
Os contrapesos equilibram grande parte da massa da câmara, reduzindo enormemente o esforço necessário dos motores. Isso é semelhante ao princípio usado em elevadores de edifícios, porém em uma escala extraordinariamente maior. Cada câmara pode operar independentemente, permitindo que uma esteja subindo enquanto a outra permanece parada ou executa outra manobra.
Por que construir um elevador em vez de várias eclusas sucessivas?
Antes da nova ligação, a diferença de nível era vencida por duas eclusas e quatro elevadores hidráulicos históricos, projetados para embarcações muito menores. O percurso exigia várias operações sucessivas e não atendia adequadamente às necessidades das modernas embarcações comerciais de grande capacidade.
Strépy-Thieu concentrou a mudança de nível em uma única estrutura capaz de receber barcaças de até 2.000 toneladas. Segundo o serviço oficial de infraestrutura da Valônia, a nova passagem representa uma economia de mais de quatro horas em relação à antiga rota.
Quais números revelam a escala do Elevador de Strépy-Thieu?
A estrutura principal possui mais de 100 metros de altura e abriga dois sistemas praticamente paralelos. Cada caixão comporta milhões de litros de água e pode movimentar grandes embarcações comerciais. A translação vertical propriamente dita leva apenas alguns minutos, enquanto a operação completa inclui entrada, fechamento das portas, movimentação e saída.
O Serviço Público da Valônia descreve oficialmente o funcionamento e as dimensões do elevador, destacando sua importância para o Canal du Centre e para a navegação comercial da região.
| Característica | Dado |
|---|---|
| Desnível vencido | 73,15 m |
| Câmaras | 2 independentes |
| Dimensão útil | 112 × 12 m |
| Capacidade | Barcaças de até 2.000 t |
Como um sistema tão pesado consegue parar com precisão no nível do canal?
A movimentação depende de motores elétricos, redutores, guinchos, polias, cabos e sistemas de controle que trabalham em conjunto. Além de mover o caixão, o equipamento precisa manter sua posição e distribuir corretamente as forças entre dezenas de cabos enquanto milhares de toneladas sobem ou descem pela estrutura.
Quando a câmara alcança o nível correto, mecanismos de segurança e vedação permitem estabelecer novamente a continuidade entre a água do caixão e a do canal. Só depois disso as comportas são abertas. O resultado é uma solução que transforma um obstáculo de 73 metros em uma viagem vertical controlada, substituindo várias etapas sucessivas por uma única operação de engenharia.
