Na Alemanha, barcos conseguem atravessar um grande rio sem tocar em suas águas porque uma ponte de 918 metros carrega literalmente um canal navegável inteiro sobre outra via aquática
Uma gigantesca calha de aço mantém o canal navegável sobre o Elba e permite que embarcações cruzem duas hidrovias em níveis diferentes

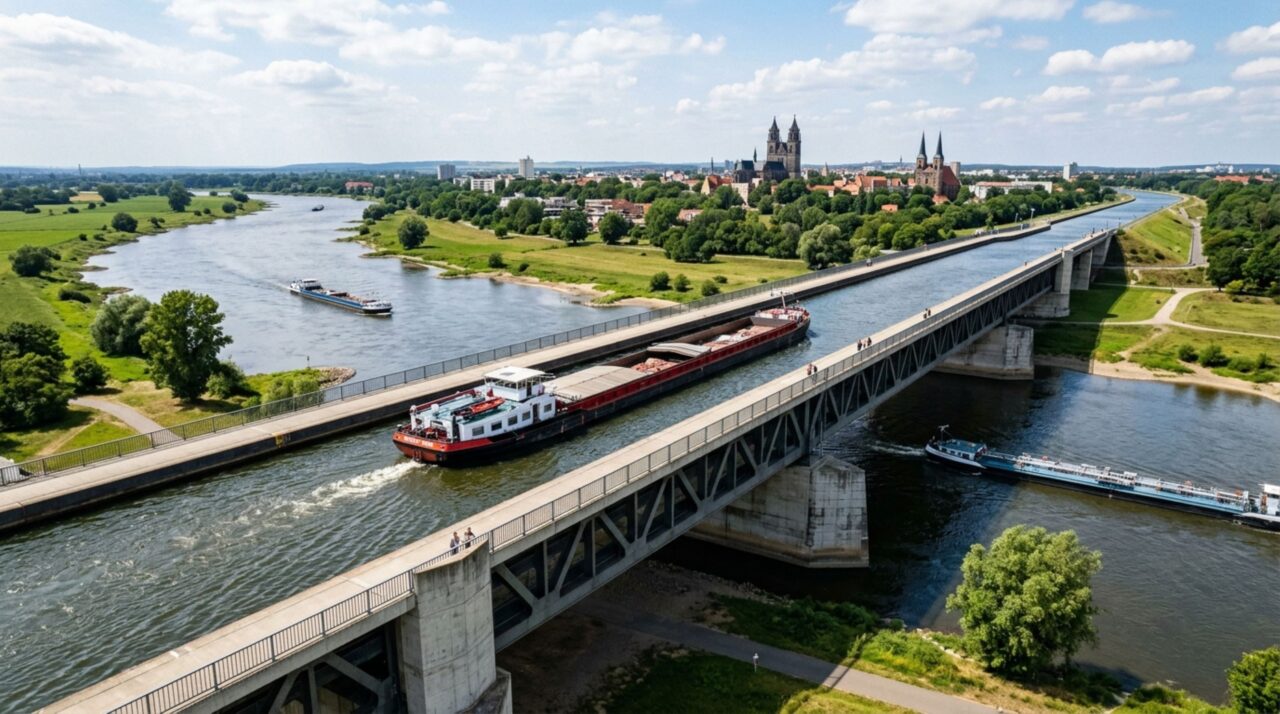

Perto de Magdeburgo, na Alemanha, existe uma travessia em que embarcações passam sobre o rio Elba sem entrar nele. A Ponte Aquífera de Magdeburgo sustenta um canal navegável com água suficiente para manter grandes barcos em seu próprio nível, conectando diretamente o Mittellandkanal ao sistema do canal Elba-Havel. Com 918 metros de extensão, a estrutura eliminou uma rota mais longa que obrigava as embarcações a descer até o Elba e depois subir novamente.
Como a Ponte Aquífera de Magdeburgo consegue carregar um canal inteiro?
A estrutura funciona como uma enorme ponte de aço cuja parte superior forma um canal impermeável. Seu comprimento total é de 918 metros, dos quais cerca de 228 metros correspondem à travessia diretamente sobre o Elba e aproximadamente 690 metros formam a seção de aproximação sobre terra. O vão estrutural máximo chega a cerca de 106 metros.

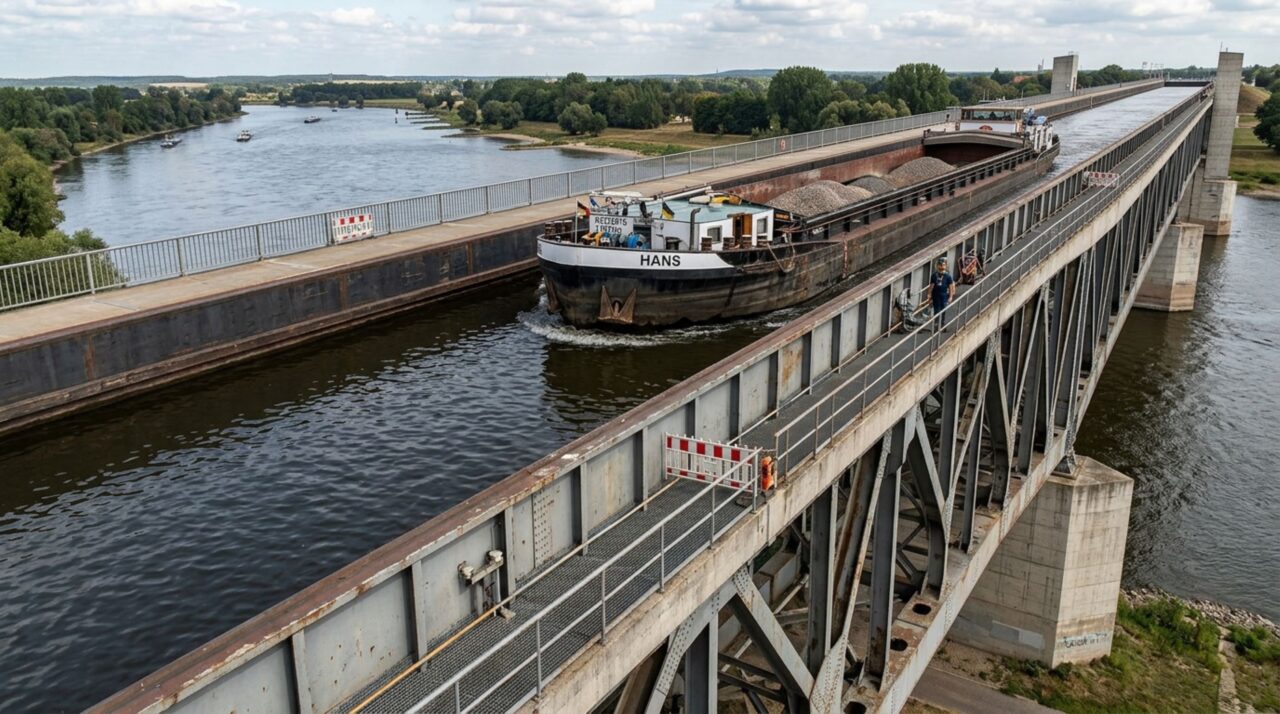

O canal possui uma calha com 34 metros de largura e profundidade normal de água de aproximadamente 4,25 metros. Em vez de carregar uma tubulação fechada, a ponte sustenta continuamente a própria massa de água na qual os barcos flutuam, além das paredes, fundo e demais componentes estruturais necessários para manter essa via navegável elevada.
Por que foi necessário construir uma ponte sobre o rio Elba?
Antes da obra, embarcações provenientes do oeste não podiam simplesmente continuar pelo canal na mesma cota. Precisavam deixar o Mittellandkanal, utilizar instalações próximas a Rothensee, entrar no Elba, navegar por um trecho do rio e depois acessar novamente o sistema do canal Elba-Havel. Esse percurso acrescentava aproximadamente 12 quilômetros à viagem.
A nova conexão trouxe vantagens importantes.
- Eliminou cerca de 12 quilômetros do antigo desvio.
- Reduziu em aproximadamente três horas determinados percursos.
- Manteve os navios em uma hidrovia com profundidade controlada.
- Evitou que o tráfego dependesse diretamente do nível variável do Elba.
- Criou uma ligação contínua entre importantes rotas fluviais alemãs.
O vídeo abaixo apresenta a Ponte Aquífera de Magdeburgo, sua posição sobre o Elba e o funcionamento da travessia utilizada pelas embarcações.
Quanto peso a Ponte Aquífera de Magdeburgo precisa sustentar?
A escala estrutural fica evidente pelos materiais empregados. Fontes técnicas indicam aproximadamente 24.000 a 24.900 toneladas de aço e cerca de 68.000 a 70.000 metros cúbicos de concreto armado. O tabuleiro precisa resistir ao peso próprio e à enorme carga permanente representada pela água da calha.
Curiosamente, a passagem de um navio não significa simplesmente acrescentar todo o peso da embarcação à carga já existente. Como o barco flutua, ele desloca um volume de água de peso equivalente ao seu próprio peso, de acordo com o princípio de Arquimedes. Assim, a situação estrutural é diferente da de um caminhão entrando em uma ponte rodoviária.
Como os navios conseguem navegar acima de outro rio?
Os barcos seguem pelo Mittellandkanal e entram diretamente na calha da ponte, como se continuassem por um trecho normal da hidrovia. Enquanto isso, embarcações que navegam pelo próprio Elba podem passar por baixo da estrutura. A travessia sobre o rio oferece cerca de 90 metros de largura navegável inferior.
Essa separação vertical é justamente o ponto central da obra: duas vias aquáticas cruzam-se sem que seus níveis precisem se encontrar. Isso evita que os navios do canal sejam obrigados a descer até o Elba, cujo nível pode variar consideravelmente, para depois recuperar a altura necessária em outra instalação.
Quais números revelam a escala da Ponte Aquífera de Magdeburgo?
A construção foi retomada no contexto das grandes obras de infraestrutura realizadas após a reunificação alemã. A ponte foi aberta ao tráfego em outubro de 2003 e tornou-se o elemento central do complexo conhecido como Wasserstraßenkreuz Magdeburg, ou cruzamento de hidrovias de Magdeburgo.
A cidade de Magdeburgo apresenta a ponte como o coração desse cruzamento hidroviário, destacando também a redução do percurso anterior e a profundidade constante disponível para a navegação.
| Característica | Valor | Função |
|---|---|---|
| Comprimento total | 918 m | Leva o canal sobre terra e Elba |
| Trecho sobre o Elba | 228 m | Cruza diretamente o rio |
| Largura da calha | 34 m | Contém a via navegável |
| Profundidade da água | 4,25 m | Mantém o canal navegável |
Por que essa obra é diferente de uma ponte convencional?
Uma ponte rodoviária sustenta veículos que entram e saem do tabuleiro; a de Magdeburgo precisa sustentar permanentemente uma calha cheia de água e permanecer estanque enquanto sofre variações térmicas e esforços estruturais. Foram necessárias juntas, apoios e grandes elementos de aço capazes de acomodar essas movimentações sem comprometer a hidrovia.
O resultado transforma uma ideia aparentemente contraditória em infraestrutura funcional: barcos navegam por um canal enquanto, vários metros abaixo, outro curso de água continua seguindo seu caminho. A obra não faz o Elba desaparecer do trajeto; ela simplesmente permite que o tráfego do canal passe por cima dele.
