Fazendeiro isola o chão do galpão com placas XPS antes do concreto: veja a fundação completa

Quem já entrou num galpão de piso de concreto numa manhã fria conhece a sensação: o chão parece roubar o calor dos pés. O tema aparece no vídeo do canal POV Farmer que acompanha a fundação de um galpão rural, da montagem das fôrmas à concretagem. A técnica que dá nome à pauta é conhecida da engenharia: placas de poliestireno extrudado, o XPS, colocadas sob a laje antes do concreto.

Placas de poliestireno extrudado barram o frio vindo do solo

O poliestireno extrudado é um isolante rígido, vendido em placas, que pode ficar em contato direto com a terra. O programa Building Science Education, do Departamento de Energia dos Estados Unidos, lista o XPS entre os materiais adequados para isso, ao lado da fibra de vidro rígida e da lã de rocha. Num galpão, essa camada fica entre o terreno e o piso.

Sem ela, o concreto troca calor com o chão o tempo todo, e o isolamento térmico da construção fica comprometido. A mesma página explica que, quando a laje é concretada separada da fundação, o isolante entra antes da concretagem. Se a diferença entre a temperatura do piso e a do ar interno for grande, pode haver condensação, que favorece o mofo e piora a qualidade do ar.

Como fica a sequência da fundação antes da concretagem?

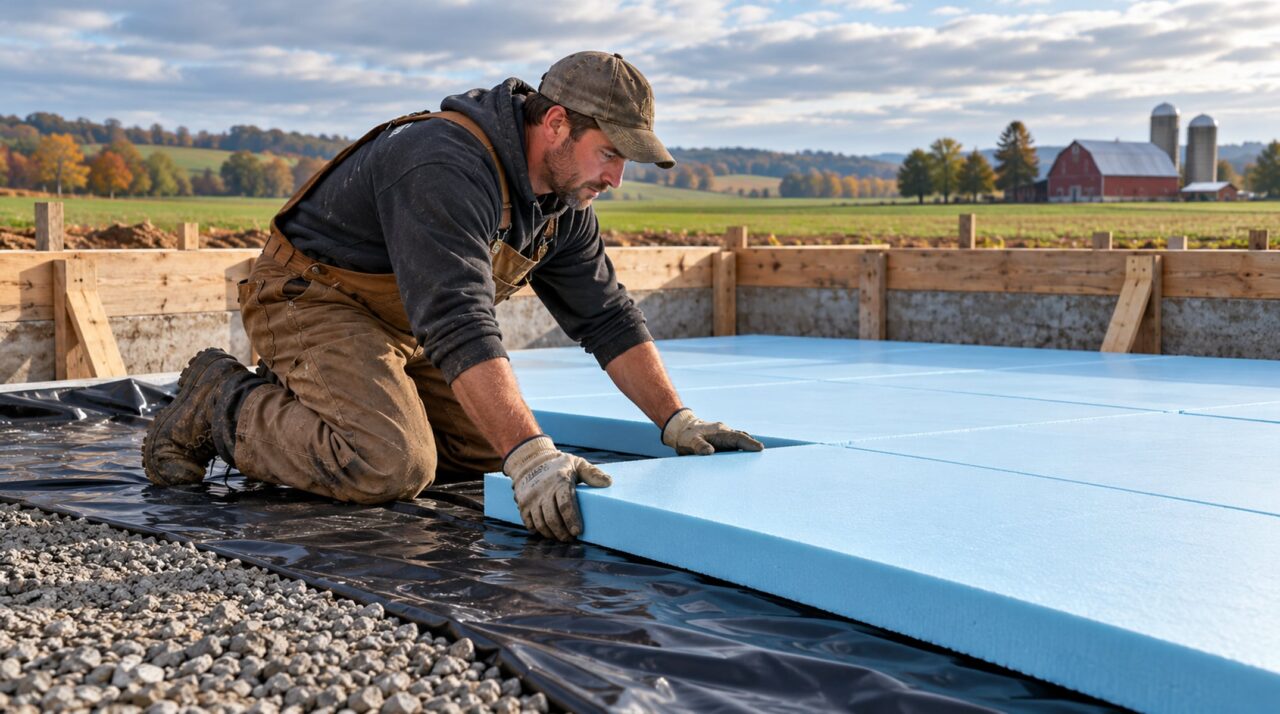

A ordem das camadas é o que garante o resultado. Um exemplo do Building America Solution Center, base técnica do governo americano mantida pelo laboratório PNNL, mostra uma obra que começou com uma base de brita de cerca de 10 centímetros. Sobre ela veio uma lona plástica com todas as emendas e passagens de tubo vedadas com fita.

A espuma rígida foi instalada por cima da lona, e só então o piso recebeu o concreto. Somando as fichas do centro, a sequência fica assim:

1. Base de brita, que segundo outra ficha do Building America Solution Center corta a umidade que sobe do solo por capilaridade.
2. Barreira de vapor em lona plástica, com emendas e passagens de tubos vedadas com fita.
3. Placas de poliestireno extrudado, com as juntas fitadas.
4. Concretagem da laje do galpão, já sobre o isolante.

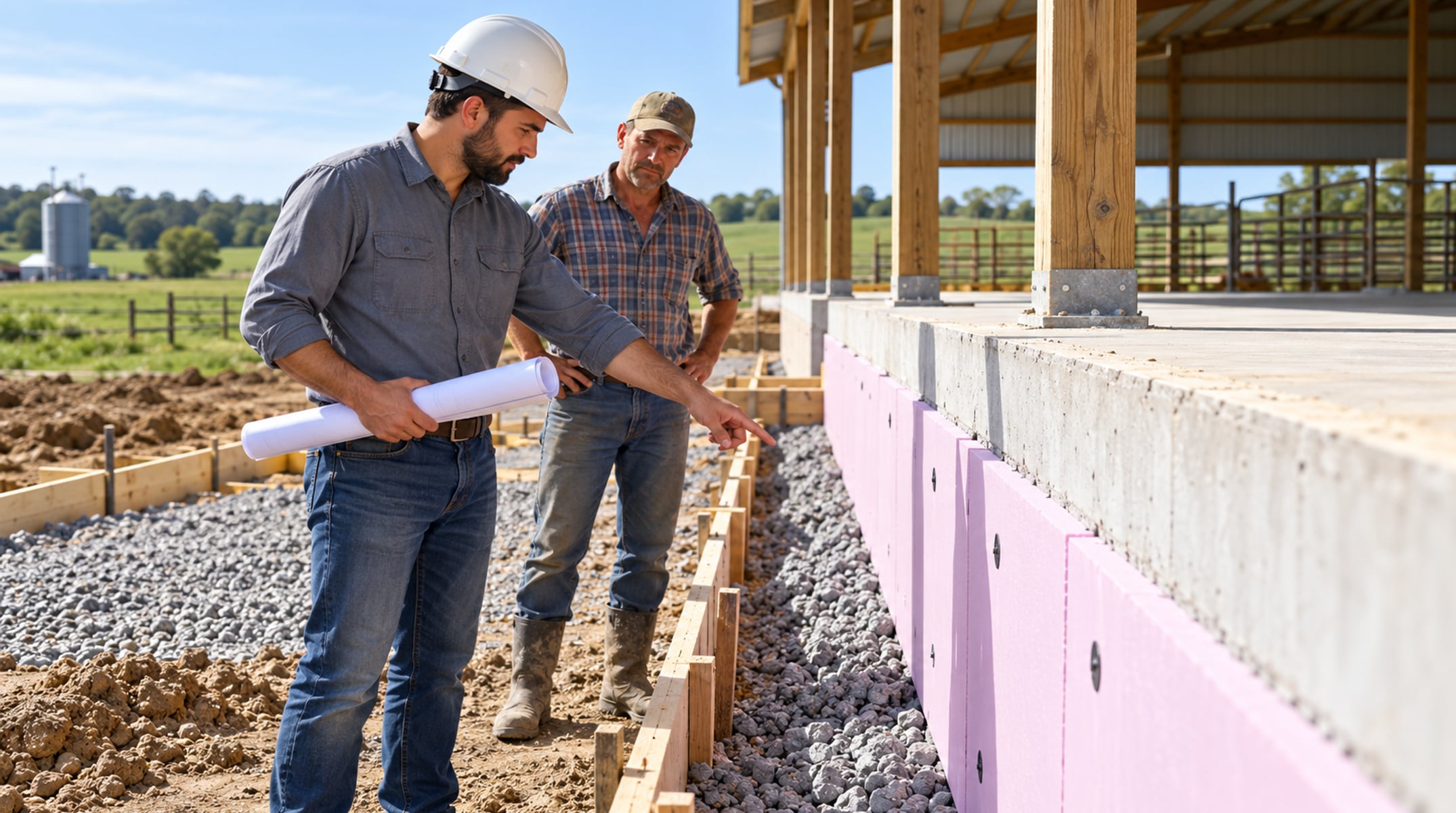

A borda da laje é o ponto fraco do isolamento da fundação

Isolar só debaixo do piso não resolve tudo, porque o calor também escapa pelas laterais. Segundo a ficha sobre isolamento da borda da laje do mesmo centro, o concreto exposto no perímetro deixa o calor passar com facilidade e deixa o piso frio ou quente demais. A recomendação é aplicar espuma rígida na face externa ou interna da fundação.

Num caso registrado pelo centro, a laje recebeu duas camadas de XPS por baixo, com resistência térmica R-20, e R-10 na face externa das paredes da fundação. O mesmo raciocínio de proteção térmica vale para outras partes da construção, como o telhado.

Quais cuidados valem para quem pensa em fazer o mesmo no Brasil?

O primeiro cuidado é lembrar que essas fichas foram pensadas para os invernos americanos e que as exigências mudam conforme a região. No Brasil, a espessura do isolante, a carga que o piso vai suportar e a drenagem do terreno dependem de cálculo para cada obra.

Por isso, a orientação é contratar engenheiro ou arquiteto habilitado, com registro no CREA ou no CAU, e ter o projeto da fundação antes de comprar material. Esse profissional confere se as placas de poliestireno extrudado escolhidas aguentam o peso de máquinas, animais ou estoque guardados no galpão.

A partir de agora, acompanhe as atualizações das fichas do Building America Solution Center e do programa Building Science Education, que reúnem detalhes testados em obra. Para as regras do seu município e do seu estado, consulte a prefeitura e os conselhos profissionais antes de começar. Se for erguer o seu galpão, chame um profissional e já inclua o isolamento no primeiro desenho.
