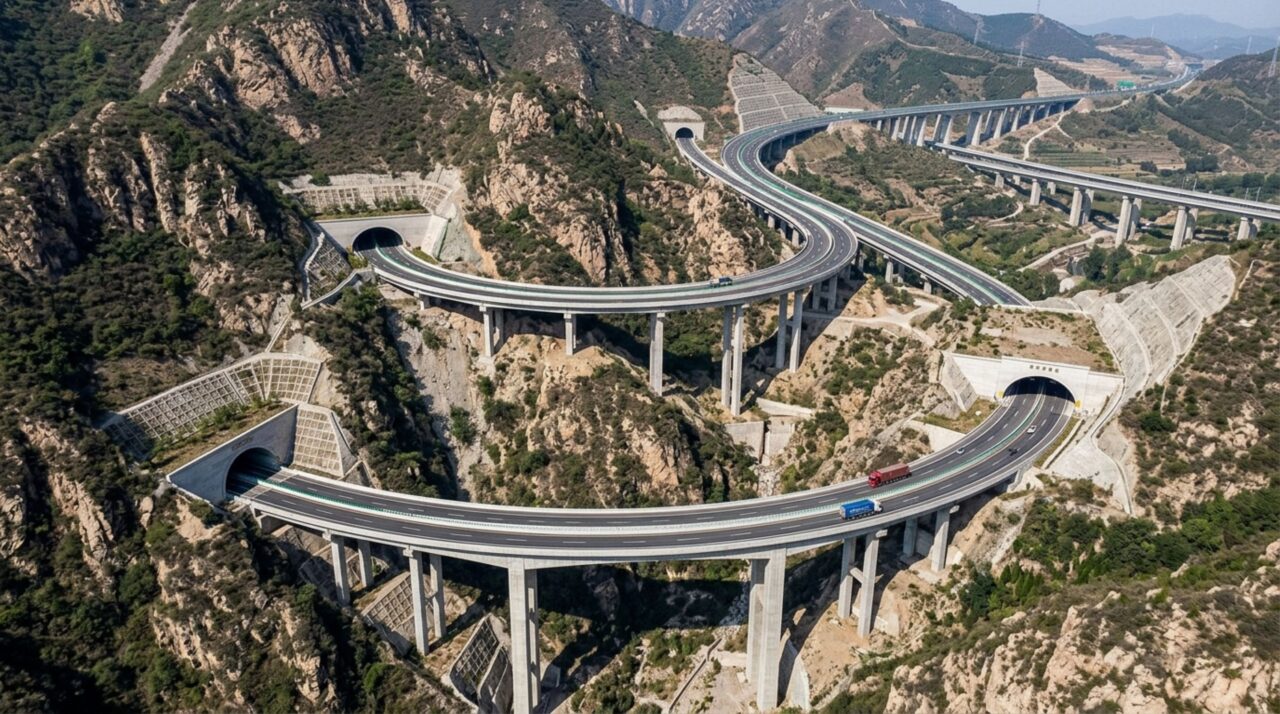

Erguida em uma encosta quase vertical, esta estrada utiliza uma sequência de viadutos e túneis em diferentes níveis para vencer centenas de metros de desnível em poucos quilômetros
Túneis em espiral e viadutos transformam grandes diferenças de altitude em trajetos mais longos e rampas compatíveis com o tráfego
Atravessar uma região montanhosa não significa simplesmente apontar uma estrada para o topo. Quando a diferença de altitude é grande e o espaço horizontal é pequeno, uma rodovia helicoidal pode alongar artificialmente o percurso usando curvas, túneis e viadutos. Na Yanqing–Chongli Expressway, na China, essa estratégia inclui o túnel espiral Jinjiazhuang, construído para permitir que os veículos ganhem altitude gradualmente dentro da própria montanha.
Como uma rodovia helicoidal consegue subir uma montanha sem criar rampas extremas?
Entre determinados pontos da Yanqing–Chongli Expressway havia aproximadamente 250 metros de diferença de altitude em apenas cerca de 7 quilômetros em linha direta. Seguir simplesmente o caminho mais curto produziria uma inclinação excessiva para uma autoestrada destinada ao tráfego rápido e também a veículos pesados.
A solução foi aumentar o comprimento efetivo do percurso. O túnel Jinjiazhuang descreve uma grande curva dentro da montanha, permitindo transformar uma subida muito direta em uma ascensão progressiva. O princípio é semelhante ao de uma estrada cheia de curvas na encosta, mas parte importante do traçado fica protegida dentro da rocha.
Por que uma rodovia helicoidal precisa combinar túneis, viadutos e curvas?
Em montanhas profundas, nenhum tipo de estrutura resolve sozinho todos os obstáculos. Túneis atravessam maciços rochosos, enquanto viadutos cruzam rios, ravinas e trechos onde construir um grande aterro seria impraticável. Na Yanqing–Chongli Expressway, aproximadamente 56% do traçado é formado por pontes e túneis.
A combinação permite escolher uma altitude e uma inclinação compatíveis com o tráfego mesmo quando o relevo sobe e desce abruptamente. Entre as principais soluções estão:
- Túneis curvos para aumentar gradualmente a altitude.
- Viadutos para atravessar ravinas e cursos d’água.
- Muros e contenções para estabilizar encostas.
- Drenagem para controlar água superficial e subterrânea.
- Traçados mais longos para limitar rampas excessivas.
Este vídeo da New China TV mostra a escala e o traçado do túnel espiral Jinjiazhuang durante sua construção.
Como um túnel pode cruzar a própria trajetória em alturas diferentes?
Um túnel helicoidal não precisa fazer uma volta perfeitamente circular. Seu eixo combina continuamente curva horizontal e inclinação vertical, produzindo uma trajetória tridimensional. Assim, dois trechos podem passar próximos quando vistos de cima, mas permanecer separados verticalmente por dezenas de metros de rocha.
O Jinjiazhuang possui raio de curva de aproximadamente 860 metros. Estudos técnicos descrevem cerca de 112 metros de ganho de altitude através de seu traçado espiral, enquanto a extensão de cada tubo ultrapassa quatro quilômetros. Essa geometria permite ganhar altura sem recorrer a uma subida reta muito mais agressiva.
Por que controlar a inclinação é tão importante para carros e caminhões?
Rampas excessivamente íngremes aumentam a exigência sobre motores durante a subida e sobre os freios nas descidas, especialmente em caminhões carregados. Em uma autoestrada, a geometria também precisa preservar velocidades previsíveis e reduzir grandes diferenças entre veículos leves e pesados.
O túnel espiral transforma parte da diferença de altitude em distância adicional. A China Communications Construction Company descreve a Yanqing–Chongli Expressway como uma obra que atravessa relevo complexo, com diferença máxima de altitude próxima de 1.000 metros ao longo do corredor completo e forte presença de pontes e túneis.
Quais números mostram a escala da rodovia helicoidal de Jinjiazhuang?
Os dois tubos do Jinjiazhuang possuem comprimentos diferentes: cerca de 4.228 metros no lado esquerdo e 4.104 metros no direito. O raio característico da espiral é aproximadamente 860 metros, enquanto a profundidade máxima de cobertura rochosa alcança mais de 300 metros em determinadas informações do projeto.
A obra foi construída como parte da ligação rodoviária entre Yanqing e Chongli, importante também para os Jogos Olímpicos de Inverno de Pequim 2022. O princípio estrutural demonstra como quilômetros adicionais dentro da montanha podem ser preferíveis a tentar vencer a mesma altitude com uma rampa direta.
| Característica | Jinjiazhuang |
|---|---|
| Tubo esquerdo | Cerca de 4.228 m |
| Tubo direito | Cerca de 4.104 m |
| Raio da curva | Aproximadamente 860 m |
| Ganho de altitude no túnel | Cerca de 112 m |
Por que uma rodovia helicoidal pode ser melhor do que cortar toda a encosta?
Abrir uma estrada diretamente pela superfície poderia exigir grandes cortes, aterros, muros e intervenções em áreas instáveis. Túneis permitem atravessar parte do relevo internamente, enquanto pontes evitam preencher vales e cursos d’água. Isso não elimina impactos ambientais, mas pode reduzir determinadas intervenções superficiais.
A contrapartida é uma engenharia muito mais complexa. Escavação curva, ventilação, iluminação, drenagem, segurança contra incêndio e controle preciso da posição dos túneis tornam o projeto exigente. A estrada parece simplesmente desaparecer dentro da montanha, mas seu caminho foi alongado deliberadamente para transformar uma subida quase impraticável em uma trajetória adequada ao tráfego rodoviário.
