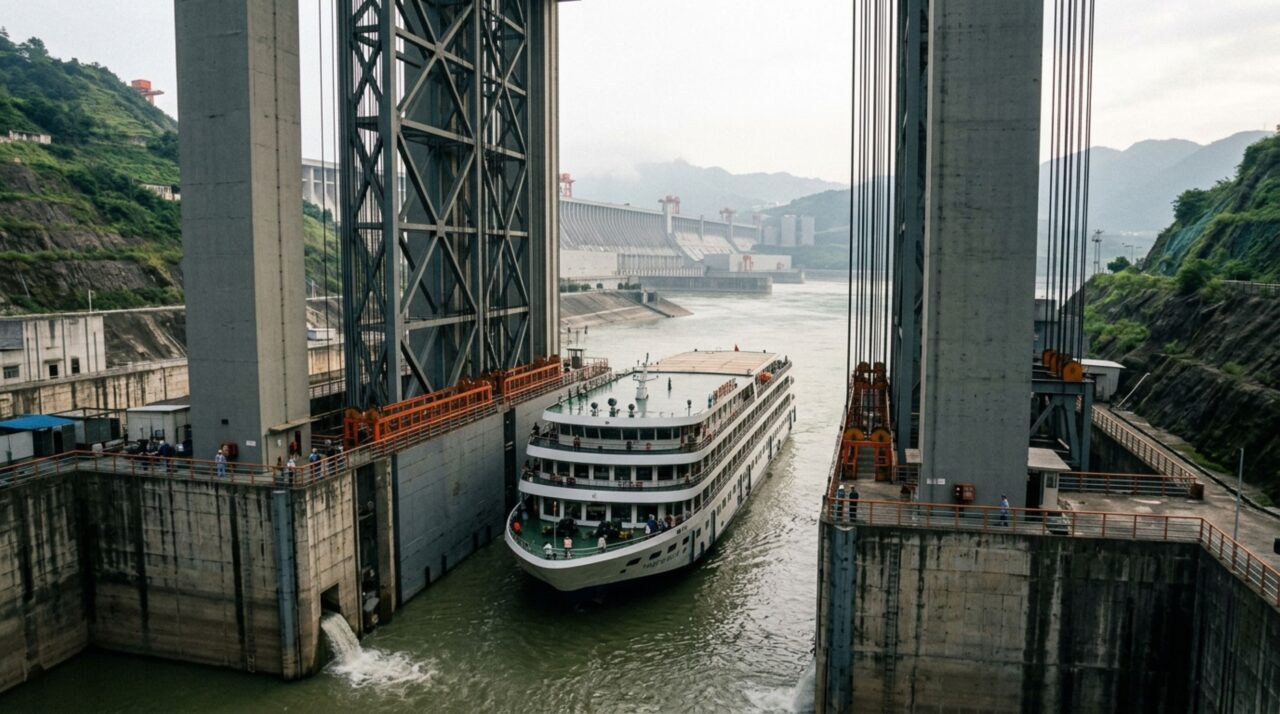

Em uma enorme barragem chinesa, um elevador consegue levantar um navio de até 3.000 toneladas por uma diferença vertical de 113 metros e reduzir uma passagem que levaria horas para cerca de 40 minutos
Uma gigantesca câmara cheia de água usa contrapesos e engrenagens para transportar embarcações pela diferença de nível da barragem
Na Barragem das Três Gargantas, no rio Yangtzé, uma embarcação pode entrar em uma enorme câmara cheia de água e, sem sair dela, subir ou descer até 113 metros. O elevador de navios foi projetado para embarcações de até 3.000 toneladas e reduz para aproximadamente 40 minutos uma travessia que pelas eclusas pode levar algumas horas. A estrutura entrou em operação em 2016 e funciona como uma alternativa rápida para navios de pequeno e médio porte.
Como o elevador de navios consegue levantar uma embarcação de 3.000 toneladas?
O princípio lembra um elevador convencional, mas em escala monumental. O navio entra em uma câmara que contém água suficiente para mantê-lo flutuando. Essa cuba possui aproximadamente 120 metros de comprimento útil, 18 metros de largura e 3,5 metros de profundidade de água, permitindo acomodar embarcações compatíveis com seus limites.
Depois que as portas são fechadas, toda a câmara sobe ou desce verticalmente entre os níveis do rio. O sistema consegue vencer até 113 metros de diferença de altura. A massa movimentada é muito superior às 3.000 toneladas do navio, porque também entram no cálculo a própria estrutura da câmara e a enorme quantidade de água contida nela.
O que acontece dentro da gigantesca câmara cheia de água?
O navio permanece flutuando durante todo o deslocamento. Em vez de erguer diretamente o casco com cabos ou plataformas, o sistema movimenta o tanque inteiro. Isso evita que a embarcação tenha de ser apoiada mecanicamente enquanto atravessa a diferença de nível criada pela barragem.
- A embarcação entra navegando na câmara.
- Portas isolam o tanque do nível externo do rio.
- A câmara completa começa a subir ou descer.
- Ao alcançar o outro nível, as portas são alinhadas e abertas.
- O navio deixa a estrutura navegando normalmente.
O vídeo abaixo, produzido pelo China Documentary, mostra o funcionamento da estrutura e permite visualizar a escala da câmara durante uma operação completa.
Como engrenagens e contrapesos movimentam o elevador de navios?

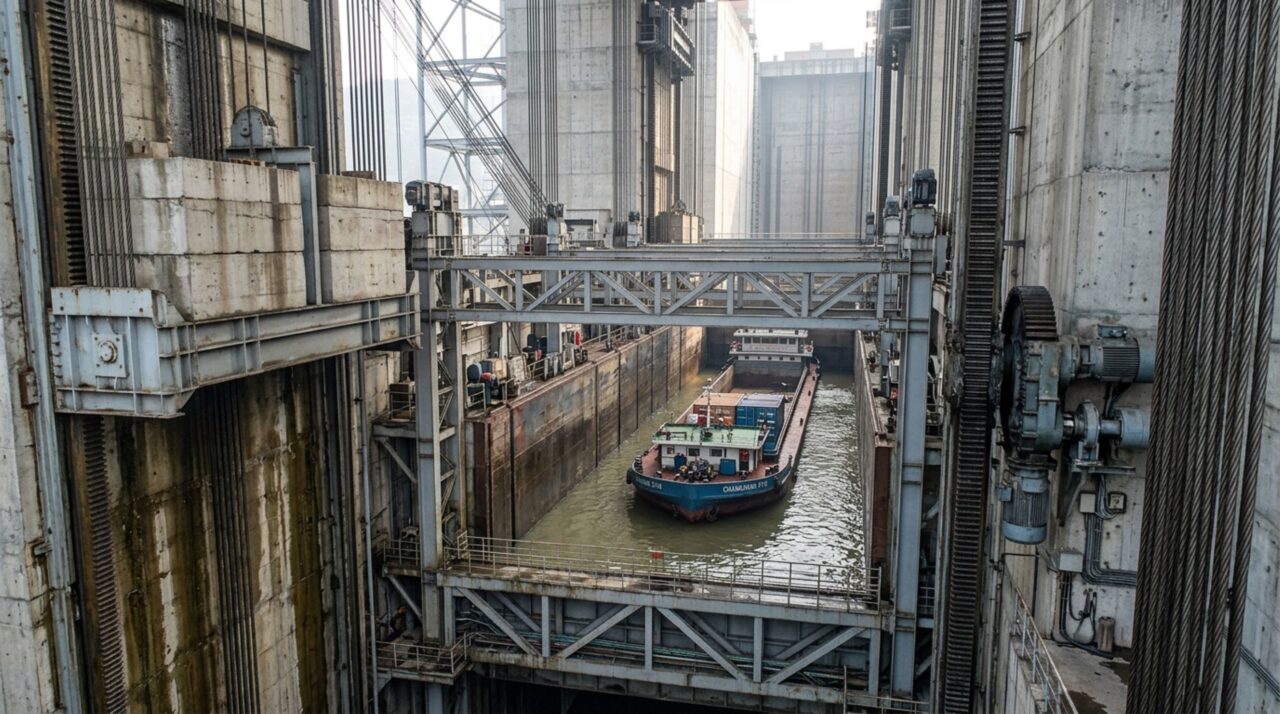

O mecanismo combina grandes contrapesos com sistemas de cremalheira e engrenagens. Os contrapesos equilibram grande parte da massa da câmara, diminuindo o esforço necessário para fazê-la subir ou descer. Uma descrição técnica do sistema registra um conjunto de contrapesos equivalente a aproximadamente 15.500 toneladas, conectado à câmara por centenas de cabos.
Cremalheiras verticais instaladas nas torres trabalham com engrenagens para controlar o deslocamento. O princípio também fornece segurança adicional contra movimentos indesejados. O Guinness descreve a operação por uma cremalheira fixa e um sistema de engrenagem helicoidal que conduz a câmara pela estrutura vertical. Veja os dados oficiais da China Three Gorges Corporation sobre o elevador.
Por que atravessar a barragem pelo elevador é muito mais rápido?
A Barragem das Três Gargantas também possui grandes eclusas em vários níveis. Nelas, o navio precisa entrar sucessivamente em câmaras onde o nível da água é alterado por etapas. Esse processo permite transportar embarcações maiores, mas exige muito mais tempo para completar toda a passagem.
O sistema vertical encurta radicalmente essa sequência. A China Three Gorges Corporation informa cerca de 40 minutos para a passagem pelo elevador, enquanto as eclusas podem exigir aproximadamente 150 minutos ou mais, dependendo da operação. Fontes da época da inauguração mencionavam períodos de três a quatro horas pelo sistema tradicional.
Quais são os principais números do elevador de navios?
Os valores ajudam a entender por que a estrutura é considerada uma das obras mecânicas mais impressionantes associadas à barragem. O equipamento precisa mover uma câmara enorme com precisão suficiente para alinhá-la aos canais de entrada e saída, mesmo com variações nos níveis do Yangtzé.
| Característica | Valor aproximado |
|---|---|
| Capacidade do navio | Até 3.000 toneladas |
| Elevação máxima | 113 metros |
| Câmara útil | 120 × 18 × 3,5 metros |
| Tempo de passagem | Cerca de 40 minutos |
O elevador de navios não substitui completamente as eclusas. Sua capacidade limita o tamanho das embarcações que podem utilizá-lo, enquanto navios maiores continuam dependendo do sistema escalonado. Assim, as duas instalações cumprem funções complementares na navegação pela barragem.
Por que o elevador de navios é tão importante para a navegação no Yangtzé?
O Yangtzé é uma das principais rotas hidroviárias da China, e a gigantesca diferença de nível criada pela barragem não poderia simplesmente interromper o transporte fluvial. A estrutura vertical oferece uma passagem rápida principalmente para embarcações de passageiros, carga e serviços especiais compatíveis com sua capacidade.
O efeito mais impressionante está na escala da solução: em vez de fazer o barco subir gradualmente por várias câmaras, a engenharia coloca navio e água dentro de uma única estrutura móvel e desloca todo o conjunto pela altura equivalente a um prédio de dezenas de andares. É essa combinação de hidráulica, equilíbrio e mecânica pesada que torna o sistema excepcional.
