Dono de carro elétrico leva uma extensão até a garagem para carregar o veículo, mas uma exigência de segurança muda o projeto antes do primeiro uso
Circuito dedicado, proteções elétricas e regras locais transformam uma simples extensão em um projeto técnico de carregamento
Levar uma extensão até a vaga parece uma solução simples, mas a recarga residencial de um veículo elétrico exige avaliar potência, circuito, proteções e aterramento antes da primeira conexão. O problema não é apenas fazer o cabo alcançar o carro, e sim garantir que a instalação suporte corrente elevada durante várias horas.
Por que a recarga residencial não deve começar com uma extensão improvisada?
Veículos elétricos podem permanecer conectados durante longos períodos, consumindo corrente de forma contínua. Uma extensão inadequada acrescenta comprimento, plugues e pontos de contato ao circuito. Se os condutores forem subdimensionados ou as conexões apresentarem resistência elevada, esses pontos podem aquecer durante a carga.
A solução correta depende do equipamento e da instalação existente. A ABNT NBR 17019 trata especificamente da alimentação de veículos elétricos em instalações de baixa tensão e prevê circuitos independentes para os sistemas de alimentação, além de requisitos próprios de proteção. Por isso, a tomada mais próxima nem sempre é o ponto adequado.
O que precisa ser verificado antes de instalar o carregador?
O primeiro passo é descobrir qual potência o veículo e seu carregador conseguem utilizar. Depois, um profissional precisa avaliar o quadro de distribuição, a capacidade disponível da instalação, a distância até a garagem, a seção dos condutores, o aterramento e os dispositivos de proteção necessários.
Em edifícios, a avaliação pode envolver ainda o condomínio, áreas comuns e regras do Corpo de Bombeiros. Dependendo do estado, existem exigências específicas para garagens com sistemas de recarga. Em Goiás, por exemplo, a norma técnica vigente determina instalação por profissional habilitado e veda extensões e adaptadores nesses sistemas.
- Potência máxima de recarga;
- Capacidade do quadro elétrico;
- Circuito dimensionado para a carga;
- Aterramento adequado;
- Proteções contra falhas elétricas;
- Regras locais da edificação.
Este vídeo explica diretamente os requisitos de segurança na recarga de veículos elétricos.
Por que a recarga residencial costuma exigir um circuito dedicado?
Um ponto de carregamento representa uma carga diferente de aparelhos usados durante poucos minutos. A corrente pode permanecer próxima do valor nominal por horas. Compartilhar o mesmo circuito com iluminação, eletrodomésticos ou outras tomadas aumenta a possibilidade de sobrecarga e dificulta dimensionar corretamente as proteções.
A infraestrutura dedicada parte do quadro elétrico e atende especificamente o ponto de recarga. O dimensionamento considera potência, tensão, corrente, distância e método de instalação dos cabos. A existência de gerenciamento de carga também pode ser relevante quando vários carregadores funcionam no mesmo edifício.
Quais proteções entram no projeto elétrico?

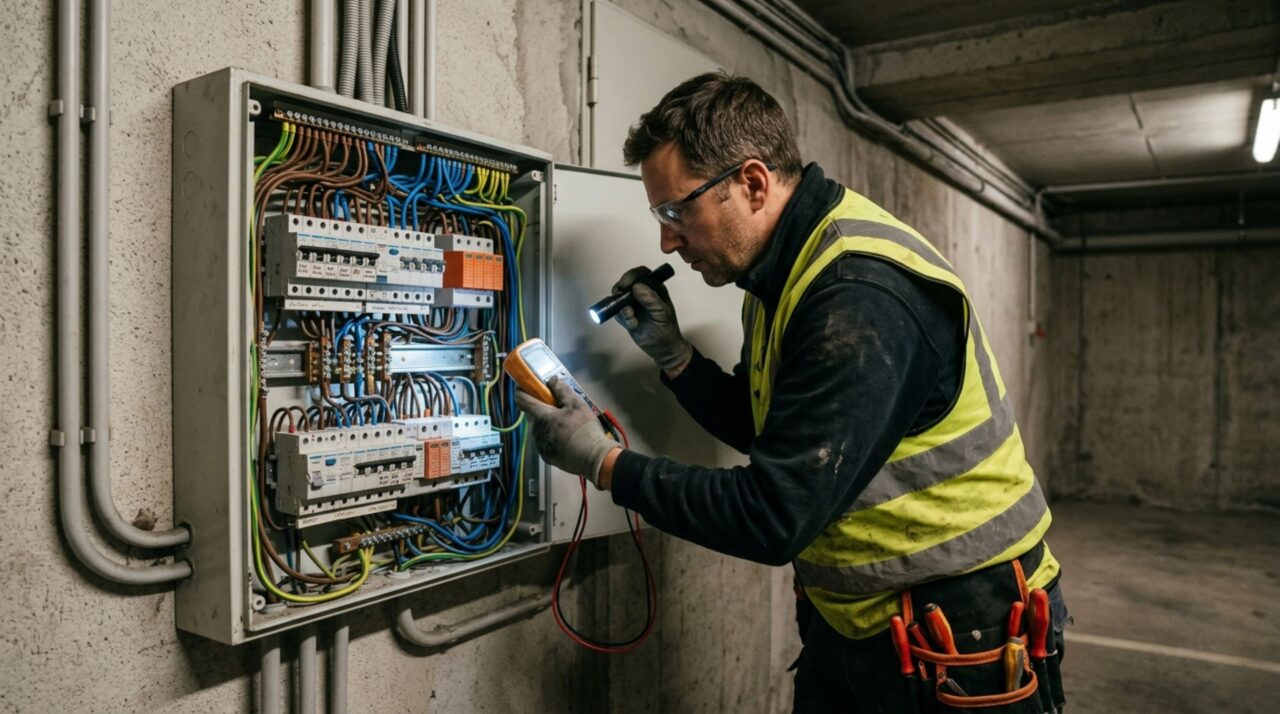

Disjuntor, dispositivo diferencial residual e proteção contra surtos exercem funções diferentes. O disjuntor atua principalmente contra sobrecorrentes e curto-circuitos. O DR protege contra determinadas correntes de fuga e falhas à terra, enquanto o DPS limita sobretensões transitórias que podem atingir equipamentos sensíveis.
As exigências concretas dependem do sistema adotado e das normas aplicáveis. O Corpo de Bombeiros Militar de Goiás, por exemplo, orienta que sistemas de carregamento contem com instalação profissional, proteção elétrica, aterramento e documentação técnica, além de proibir extensões e adaptadores em sua norma estadual.
Como a recarga residencial muda quando a vaga fica em condomínio?
Em condomínios, levar energia até a vaga pode exigir passagem por shafts, eletrocalhas, paredes e quadros pertencentes às áreas comuns. Antes da obra, é necessário saber de onde virá a alimentação, como o consumo será medido e se a capacidade elétrica coletiva suporta a nova carga sem comprometer outros usuários.
Também não existe uma única regra de segurança contra incêndio idêntica em todos os estados. Normas locais dos Corpos de Bombeiros podem acrescentar exigências sobre desligamento, sinalização, projeto, documentação ou características da garagem. Por isso, copiar a instalação feita em outro prédio não garante conformidade.
O que deve acontecer antes da primeira carga?
Antes de conectar o carro, o circuito precisa estar concluído, inspecionado e compatível com as características do carregador. O profissional responsável deve verificar conexões, proteção, aterramento, seção dos cabos e condições do quadro, além das instruções fornecidas pelo fabricante do veículo e do equipamento de recarga.
Assim, a extensão que parecia resolver a distância até a garagem pode acabar sendo retirada do projeto. A segurança da recarga começa antes de o veículo receber energia: começa no dimensionamento da instalação que permanecerá fornecendo potência continuamente enquanto o carro está estacionado.
