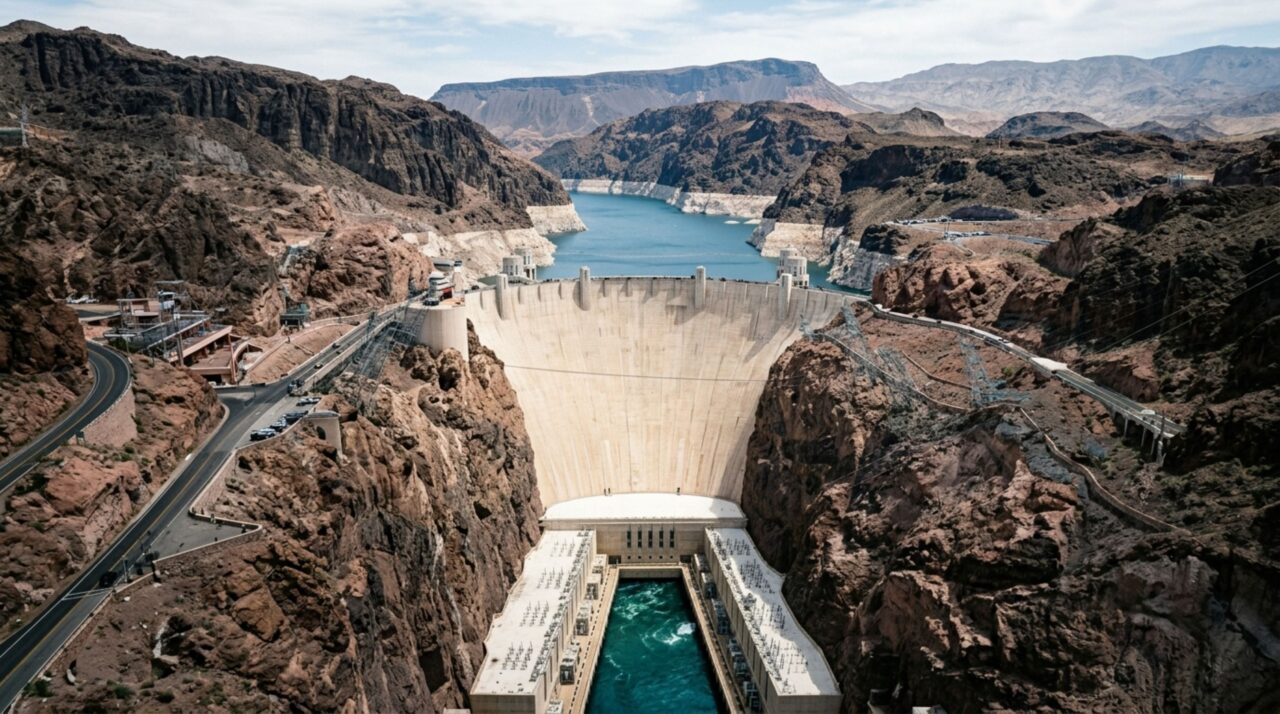

Construída em um cânion estreito e submetida à pressão de um reservatório gigantesco, uma parede curva de concreto com mais de 200 metros de altura foi projetada para transferir grande parte da força da água diretamente para as paredes rochosas

No Black Canyon, entre Nevada e Arizona, uma estrutura de concreto com 221 metros de altura segura um dos grandes reservatórios dos Estados Unidos. A barragem em arco Hoover combina seu enorme peso com uma curvatura projetada para transmitir parte da pressão exercida pelo Lago Mead lateralmente para as paredes rochosas do cânion. Essa solução explica por que a resistência das ombreiras e da fundação foi tão importante quanto os milhões de metros cúbicos de concreto utilizados na obra.

Como uma barragem em arco transfere a pressão da água para as paredes do cânion?

Quando o reservatório empurra a face da barragem, a estrutura curva trabalha parcialmente como um arco colocado horizontalmente. Em vez de toda a carga seguir apenas para baixo em direção à fundação, parte dos esforços é transmitida lateralmente pelas sucessivas faixas de concreto até alcançar as duas paredes do cânion, chamadas de ombreiras.

Hoover é tecnicamente uma barragem de arco-gravidade porque combina os dois princípios. Seu próprio peso oferece resistência ao empuxo da água, enquanto a ação de arco transfere uma parcela da carga horizontal para as rochas laterais. Por isso, a geometria do local influencia diretamente a possibilidade de utilizar esse tipo de solução.

Leia também: O oceano parece plano quando visto de um barco, mas sua superfície possui colinas e vales de até 2 metros que os satélites conseguem usar para rastrear correntes invisíveis

Por que as paredes rochosas precisam ser extremamente resistentes?

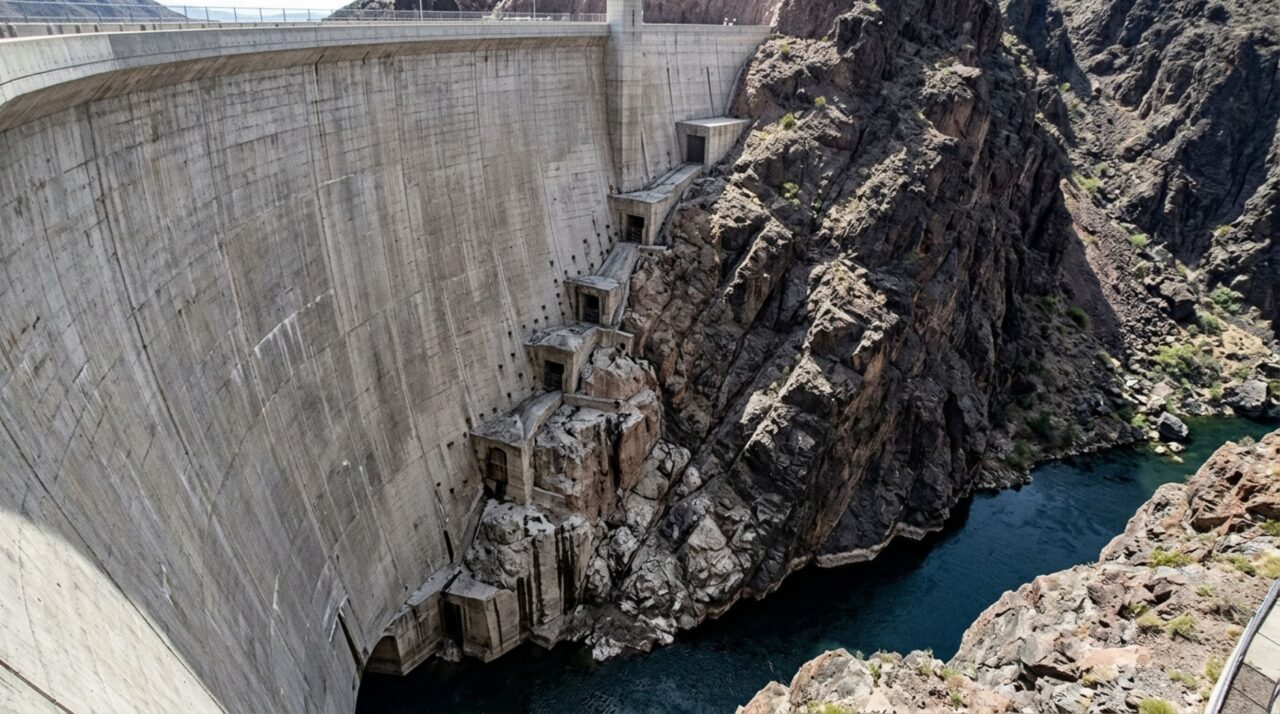

Uma barragem curva depende de ombreiras capazes de receber forças enormes sem deslizar ou se deformar excessivamente. Durante a construção de Hoover, engenheiros removeram material das laterais do Black Canyon até alcançar rocha competente e modelaram as superfícies para receber corretamente as cargas transmitidas pelo arco.

• Fundação: Deve suportar o peso e parte dos esforços transmitidos pela estrutura.
• Ombreiras: Recebem forças transferidas lateralmente pela curvatura.
• Escavação: Remove rochas alteradas ou inadequadas das superfícies de contato.
• Injeção de calda: Preenche fraturas e ajuda a controlar infiltrações.
• Drenagem: Reduz pressões indesejadas de água dentro da fundação.

Este vídeo oficial do Bureau of Reclamation mostra uma grande liberação de água em Hoover Dam e ajuda a visualizar a dimensão da estrutura e do reservatório que ela controla.

Por que uma barragem em arco pode usar menos concreto que outras soluções?

Em condições geológicas favoráveis, a curvatura permite aproveitar melhor a resistência à compressão do concreto e das paredes do vale. Uma barragem puramente gravitacional depende muito mais de sua própria massa para impedir o deslocamento provocado pelo reservatório e, por isso, normalmente precisa apresentar uma seção transversal muito espessa.

Isso não significa que qualquer cânion permita economizar material simplesmente escolhendo uma forma curva. A vantagem depende de geometria estreita, rocha competente e fundações capazes de receber os esforços. Caso existam falhas, juntas ou blocos potencialmente instáveis nas ombreiras, essas descontinuidades precisam ser estudadas porque podem comprometer justamente o mecanismo responsável pela segurança da estrutura.

Como a fundação é preparada para suportar milhões de toneladas?

No caso de Hoover, a fundação e as ombreiras são formadas principalmente por uma rocha vulcânica resistente denominada brecha andesítica. A escavação alcançou mais de 30 metros abaixo do nível então existente do rio em diversos pontos até revelar material adequado para receber a barragem.

Depois da preparação das superfícies, milhares de furos foram executados para injetar calda de cimento sob pressão. Esse tratamento ajudou a preencher fraturas, reduzir infiltrações e tornar determinadas zonas rochosas mais integradas. No total da obra, foram perfurados aproximadamente 125 quilômetros de furos destinados a injeção e drenagem.

Quais números mostram a escala dessa barragem em arco?

A Hoover Dam alcança 221,3 metros desde a fundação até o topo e possui cerca de 379 metros de comprimento no coroamento. Sua base chega a aproximadamente 201 metros de espessura, enquanto o topo possui apenas cerca de 14 metros. O reservatório pode superar 35 bilhões de metros cúbicos quando considerado seu nível máximo especificado.

O que aconteceria se as paredes do cânion não suportassem a força transferida?

Uma barragem desse tipo funciona como um sistema integrado entre concreto, fundação e ombreiras. Se uma região importante da rocha lateral se deslocasse, parte da ação de arco poderia ser perdida, alterando drasticamente a distribuição dos esforços. Por isso, riscos associados a juntas, falhas geológicas e blocos potencialmente instáveis são analisados cuidadosamente em barragens em arco.

É justamente essa dependência que torna a geologia determinante. A história técnica da construção de Hoover Dam mostra que as ombreiras foram deliberadamente escavadas e preparadas para receber as cargas transferidas pela estrutura. O resultado é uma parede gigantesca que não combate a água apenas com peso: utiliza também a própria forma do cânion como parte fundamental de seu sistema resistente.
