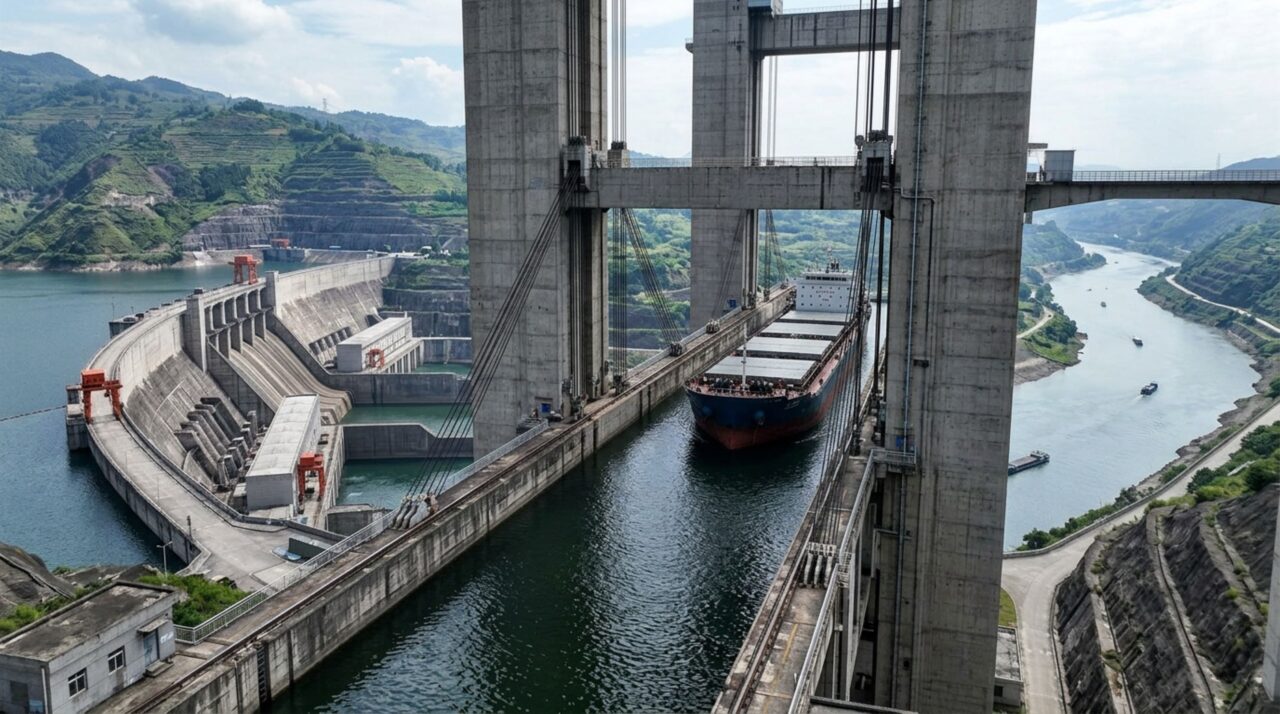

Na hidrelétrica de Xiangjiaba, no sudoeste da China, embarcações que navegam pelo rio Jinsha, afluente do Yangtzé, enfrentam uma diferença de nível criada pela barragem que seria impossível vencer diretamente. A solução foi construir o elevador de navios de Xiangjiaba, uma estrutura com cerca de 1.530 metros de extensão total e capacidade para elevar embarcações de aproximadamente 1.000 toneladas por até 114,2 metros. Em condições otimizadas, toda a passagem pode ser concluída em apenas 32 minutos.

Como o elevador de navios de Xiangjiaba leva uma embarcação a mais de 100 metros de altura?

O navio não é levantado diretamente por cabos presos ao casco. Ele entra navegando em uma enorme câmara cheia de água, conhecida como caixa ou câmara de transporte. Depois que as portas são fechadas, todo esse conjunto — estrutura, água e embarcação — começa a subir verticalmente dentro das torres do sistema.

A altura máxima de elevação chega a 114,2 metros, tornando Xiangjiaba uma referência entre elevadores verticais de grande desnível. A câmara possui dimensões úteis de aproximadamente 116 metros de comprimento, 12 metros de largura e 3 metros de profundidade de água, suficientes para atender navios individuais de mil toneladas ou determinadas composições menores.

Leia também: O oceano parece plano quando visto de um barco, mas sua superfície possui colinas e vales de até 2 metros que os satélites conseguem usar para rastrear correntes invisíveis

Quais componentes fazem o elevador de navios subir com estabilidade?

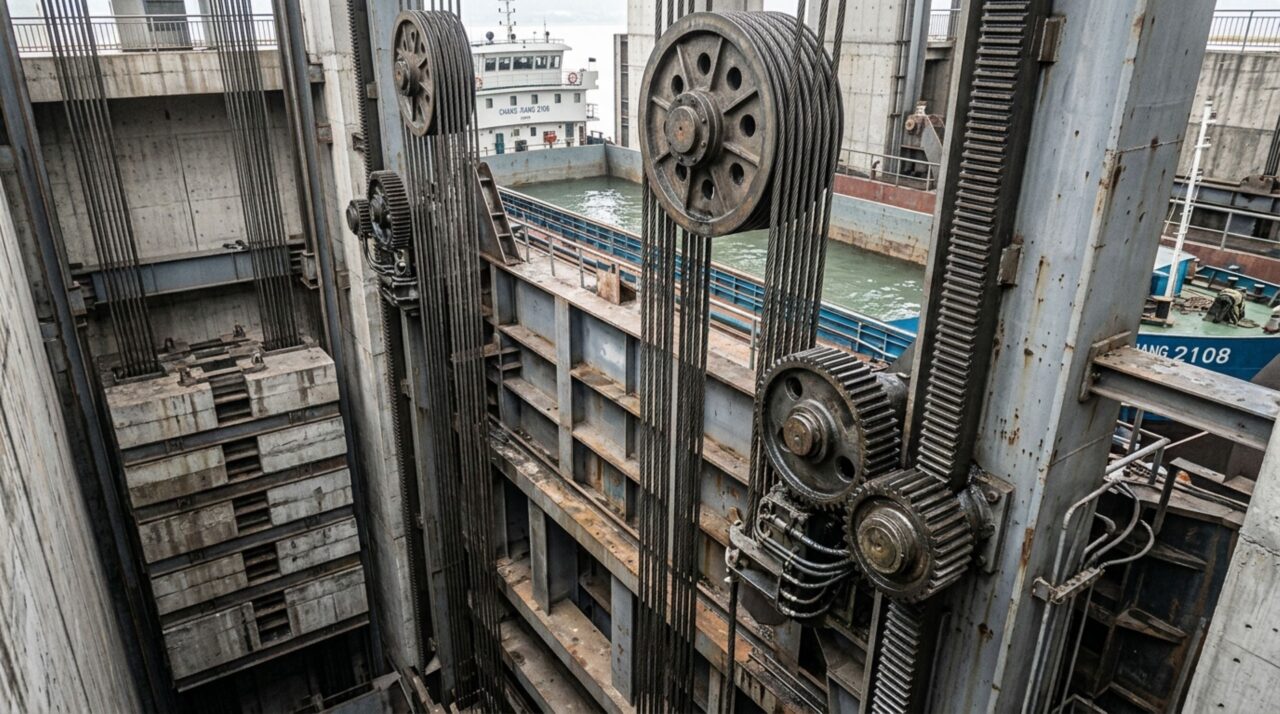

A estrutura utiliza um sistema denominado elevador vertical totalmente balanceado com engrenagens e cremalheiras. Contrapesos ajudam a equilibrar a enorme massa da câmara, enquanto engrenagens acionadas mecanicamente percorrem cremalheiras verticais para controlar a subida e a descida com precisão.

• Contrapesos equilibram grande parte da massa da câmara.
• Cabos conectam os sistemas de equilíbrio.
• Engrenagens transferem a força dos motores.
• Cremalheiras orientam o movimento vertical.
• Dispositivos de segurança podem assumir cargas anormais em situações de falha.

O vídeo abaixo reúne grandes obras chinesas e inclui o elevador de Xiangjiaba, permitindo visualizar sua escala e o princípio de transportar embarcações verticalmente dentro de uma câmara com água.

Por que o elevador de navios de Xiangjiaba movimenta mais de 8 mil toneladas?

A capacidade de mil toneladas refere-se à embarcação atendida, não à massa total que precisa ser movimentada. Quando a câmara está cheia e pronta para operar, o conjunto chega a aproximadamente 8.150 toneladas. Isso inclui a estrutura metálica, a água e os demais elementos associados ao sistema de transporte.

Os contrapesos são fundamentais porque reduzem a diferença efetiva de massa que os motores precisam vencer. Em um elevador totalmente balanceado, o objetivo não é fazer os motores sustentarem continuamente milhares de toneladas, mas manter câmara e contrapesos próximos do equilíbrio e usar o sistema de acionamento para controlar o deslocamento.

Como o sistema impede que uma falha faça a câmara despencar?

Xiangjiaba utiliza também colunas de segurança conhecidas como nut posts, associadas ao sistema de engrenagens e cremalheiras. Em operação normal, o movimento é realizado pelos mecanismos de acionamento, mas essas estruturas foram projetadas para receber esforços anormais caso surja um desequilíbrio acima dos limites previstos.

Testes específicos já simularam situações extremas, incluindo condições de perda de água da câmara, para verificar deformações e funcionamento dos mecanismos de travamento. A China Three Gorges Corporation descreve Xiangjiaba como um elevador vertical totalmente balanceado com engrenagens, cremalheiras e sistema de segurança por colunas.

Como uma passagem de 114 metros pode terminar em apenas 32 minutos?

A câmara sobe a uma velocidade de aproximadamente 12 metros por minuto durante a fase vertical. Entretanto, os 32 minutos abrangem mais do que simplesmente subir ou descer: o navio precisa entrar, ser posicionado, ter a câmara isolada, completar o deslocamento e depois sair pelo nível oposto.

Essa rapidez é justamente a vantagem do sistema vertical: em vez de vencer o desnível por uma longa sequência de câmaras de eclusas, a embarcação sobe praticamente de uma única vez dentro de um “elevador aquático”.

Por que o elevador de navios de Xiangjiaba é importante para o rio Jinsha?

A hidrelétrica alterou profundamente o nível e as condições de navegação do rio. Sem uma estrutura de transposição, a barragem funcionaria como uma barreira para embarcações. O elevador permite manter uma ligação navegável entre trechos separados pelo empreendimento e ajuda a conectar o Jinsha ao sistema hidroviário do Yangtzé.

Desde 2018, sua utilização cresceu continuamente. Em 2025, a operação já acumulava mais de 23 mil passagens seguras de embarcações e mais de 10 milhões de toneladas de carga transportada. Assim, a obra deixou de ser apenas uma demonstração de engenharia pesada e passou a desempenhar uma função regular no transporte fluvial regional.
