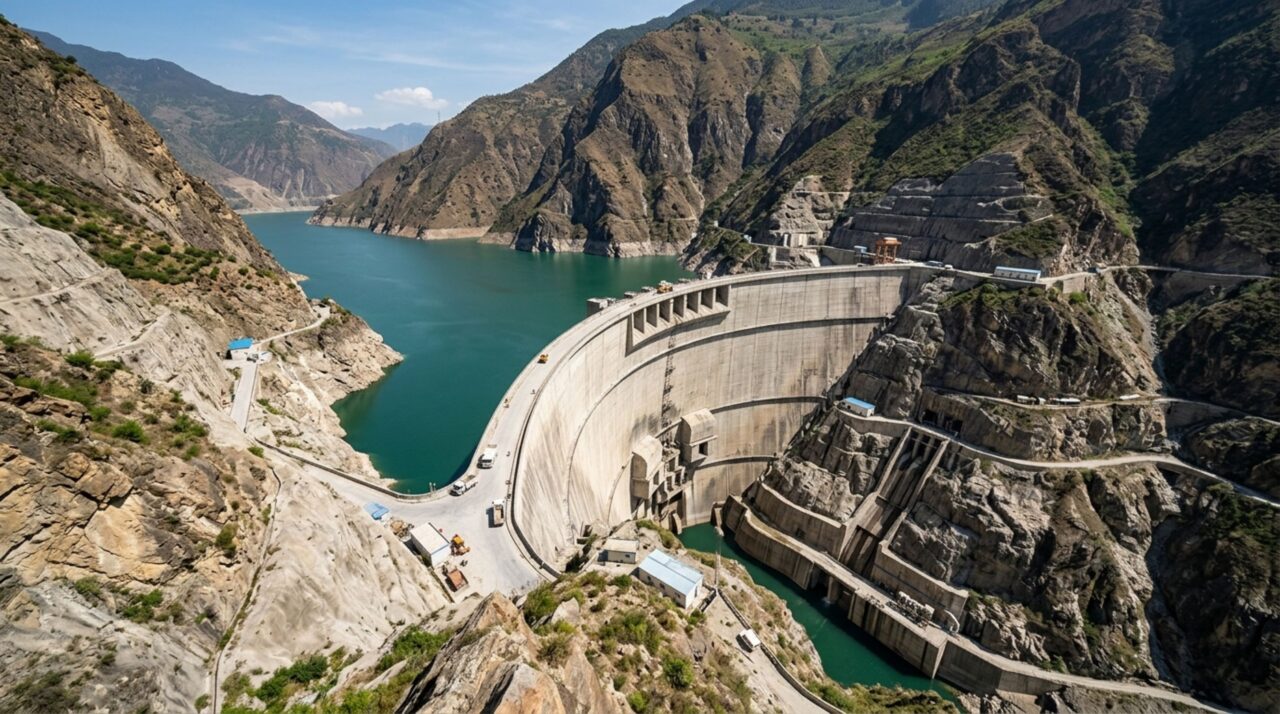

A parede curva de concreto com mais de 300 metros que segura um rio inteiro dentro de um cânion
A barragem transfere a pressão de bilhões de metros cúbicos de água para os paredões rochosos de um vale estreito na China
Entre paredões rochosos de Sichuan, o rio Yalong encontra uma barreira tão alta que seu topo ultrapassaria a Torre Eiffel. Vista de frente, a construção parece uma lâmina curva encaixada no ponto mais estreito do cânion. Sua forma não foi escolhida apenas pela aparência: cada metro de concreto trabalha para empurrar a força da água contra as montanhas.
Onde foi construída a Barragem de Jinping-I?
A Barragem de Jinping-I está localizada no sudoeste da China, na província de Sichuan, sobre o rio Yalong. O local fica na região autônoma de Liangshan, entre os condados de Yanyuan e Muli, onde o curso d’água atravessa montanhas altas e forma um cânion profundo, estreito e cercado por encostas rochosas.
A geografia que tornou a obra difícil também criou as condições necessárias para seu funcionamento. Como as paredes do vale estão muito próximas, os engenheiros puderam encaixar uma barragem em arco entre os dois lados da montanha. Essa configuração seria menos adequada em um vale aberto, onde as extremidades da estrutura ficariam distantes demais para transferir as cargas com eficiência.
Leia também: Ele não tem veneno, mas engana predadores ao assumir a forma dos animais mais perigosos do oceano
Qual é a altura da Barragem de Jinping-I?
A parede de concreto alcança aproximadamente 305 metros desde a fundação até o topo. Essa medida tornou a Barragem de Jinping-I uma das maiores estruturas desse tipo já construídas e garantiu seu reconhecimento como a barragem mais alta do mundo. Seu comprimento na crista é de cerca de 568 metros, muito menor que o de grandes barragens erguidas em vales largos.
- Altura estrutural: aproximadamente 305 metros
- Comprimento no topo: cerca de 568 metros
- Tipo: barragem em arco de dupla curvatura
- Rio represado: Yalong
- Capacidade instalada: 3.600 megawatts
- Turbinas principais: seis unidades de 600 megawatts
- Volume total do reservatório: cerca de 7,7 bilhões de metros cúbicos
O vídeo “Ingegneria idraulica: La diga ad arco a doppia curvatura più alta del mondo”, publicado pelo canal Geopop, apresenta imagens da Barragem de Jinping-I e explica como sua parede curva foi posicionada dentro do cânion.
A altura extrema permite manter uma grande diferença de nível entre a superfície do reservatório e as turbinas. Quando a água desce pelas estruturas de captação, sua energia potencial é transformada em movimento e conduzida até os geradores. O conjunto foi dimensionado para alcançar 3.600 megawatts, potência equivalente à de várias usinas de grande porte funcionando juntas.
Como uma parede curva consegue segurar um rio inteiro?
Em uma barragem convencional de gravidade, a massa do concreto resiste diretamente ao empuxo da água. Quanto maior a pressão, mais espessa e pesada a estrutura precisa ser. Jinping-I utiliza outra lógica: sua parede se curva em direção ao reservatório, fazendo com que a carga seja desviada lateralmente para as margens rochosas.
A estrutura também possui curvatura vertical, razão pela qual é classificada como barragem em arco de dupla curvatura. Vista de cima, ela forma um arco entre os lados do cânion. Observada de perfil, sua espessura aumenta em direção à base, onde a pressão é maior. O topo possui cerca de 16 metros, enquanto a região inferior chega a aproximadamente 63 metros.
Para onde vai a pressão acumulada atrás da barragem?
A água exerce pressão sobre toda a face voltada para o reservatório, mas essa força não é distribuída igualmente. Próximo à superfície, o empuxo é menor. Nas partes mais profundas, cada área da parede precisa suportar uma carga muito superior. A curvatura transforma parte desse esforço em compressão, condição na qual o concreto apresenta grande resistência.
menor pressão
maior pressão

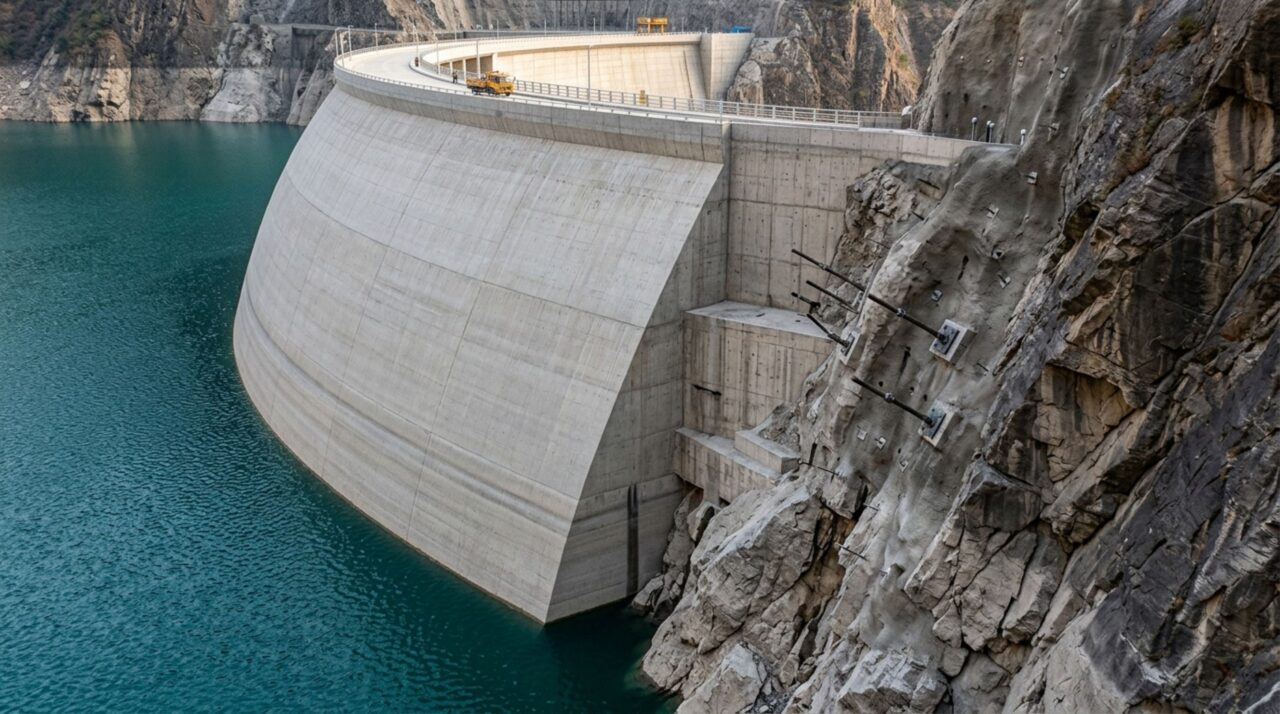

As forças seguem pelo arco até os encontros laterais, pontos em que a barragem se conecta às paredes do cânion. Por isso, a qualidade da rocha era tão importante quanto a resistência do concreto. Fissuras, blocos instáveis e zonas enfraquecidas precisaram ser mapeados, tratados e reforçados para que as montanhas funcionassem como parte efetiva do sistema estrutural.
Como a Barragem de Jinping-I foi construída em um vale tão difícil?
A construção principal começou em 2005 e exigiu muito mais do que despejar concreto no leito do rio. Antes da parede, equipes abriram acessos pelas montanhas, escavaram túneis de desvio e prepararam enormes áreas subterrâneas. O Yalong precisou ser temporariamente conduzido por passagens laterais para que a fundação fosse aberta e tratada em condições controladas.
O corpo da barragem foi dividido em blocos verticais construídos por etapas. O concreto precisava ser resfriado e monitorado, pois grandes volumes liberam calor durante a cura e podem desenvolver rachaduras quando esfriam de maneira irregular. Instrumentos foram embutidos na estrutura para acompanhar deformações, temperatura, pressão da água e pequenas movimentações das margens.
Por que a água precisa de várias rotas de saída?
Uma barragem não pode depender apenas da água enviada às turbinas. Em períodos de cheia, o reservatório pode receber um volume superior à capacidade da usina. Jinping-I possui comportas no topo, saídas profundas e um túnel de descarga, permitindo liberar grandes vazões sem obrigar a água a seguir por um único caminho.
A Guinness World Records reconhece os 305 metros da estrutura e destaca sua construção em arco de dupla curvatura. Por trás do recorde existe uma solução moldada pela paisagem: a parede parece segurar o rio sozinha, mas só consegue cumprir essa tarefa porque o concreto e o cânion foram transformados em uma única estrutura.
