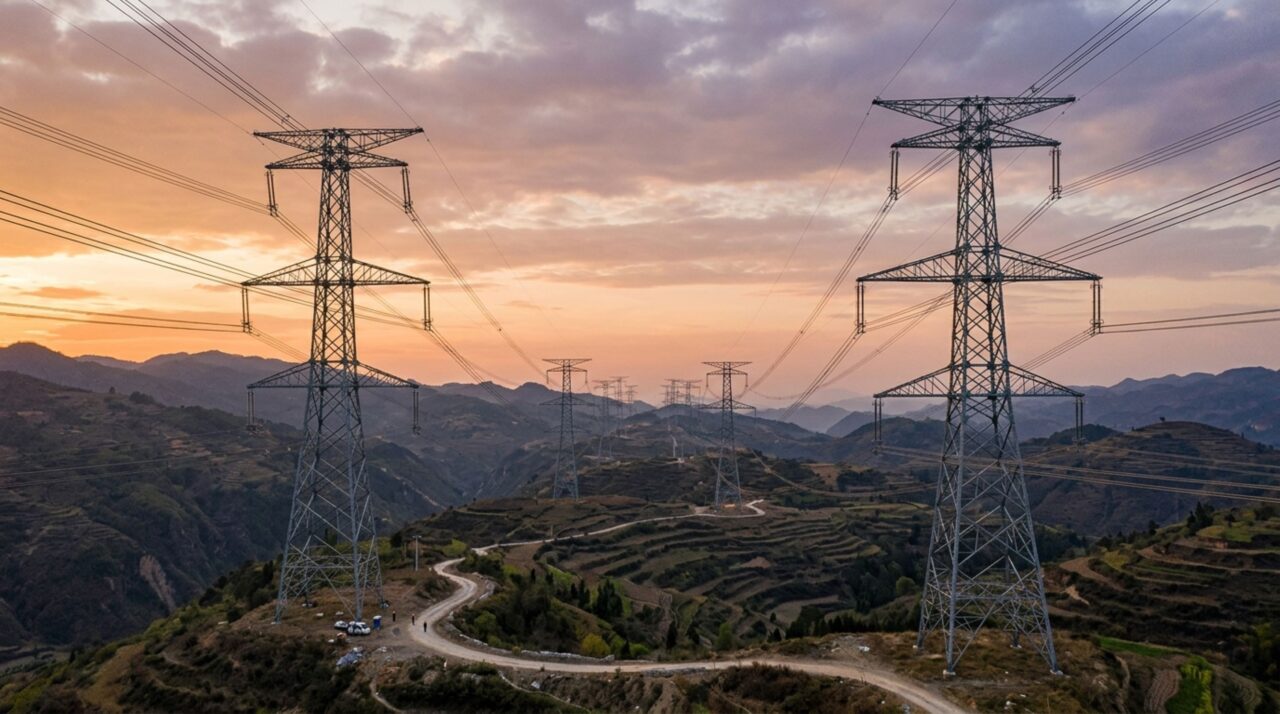

Uma infraestrutura elétrica atravessa milhares de quilômetros da China transportando uma quantidade de energia comparável à produção de várias grandes usinas. A linha Changji-Guquan opera em corrente contínua de ultra-alta tensão, alcança ±1.100 kV e foi criada para levar enormes blocos de eletricidade das regiões produtoras do noroeste até áreas consumidoras no leste do país. O desafio não era apenas aumentar a tensão, mas impedir que essa energia escapasse para o ar ou para o solo ao longo de uma das maiores linhas de transmissão já construídas.

Como a linha Changji-Guquan consegue transportar tanta eletricidade por mais de 3.200 quilômetros?

A ligação começa na região de Changji, em Xinjiang, no noroeste da China, e termina em Guquan, na província de Anhui, no leste. Dependendo da referência técnica, sua extensão aparece entre aproximadamente 3.293 e 3.324 quilômetros, diferença relacionada aos critérios usados na documentação do projeto. Sua capacidade nominal chega a 12.000 megawatts, ou 12 gigawatts.

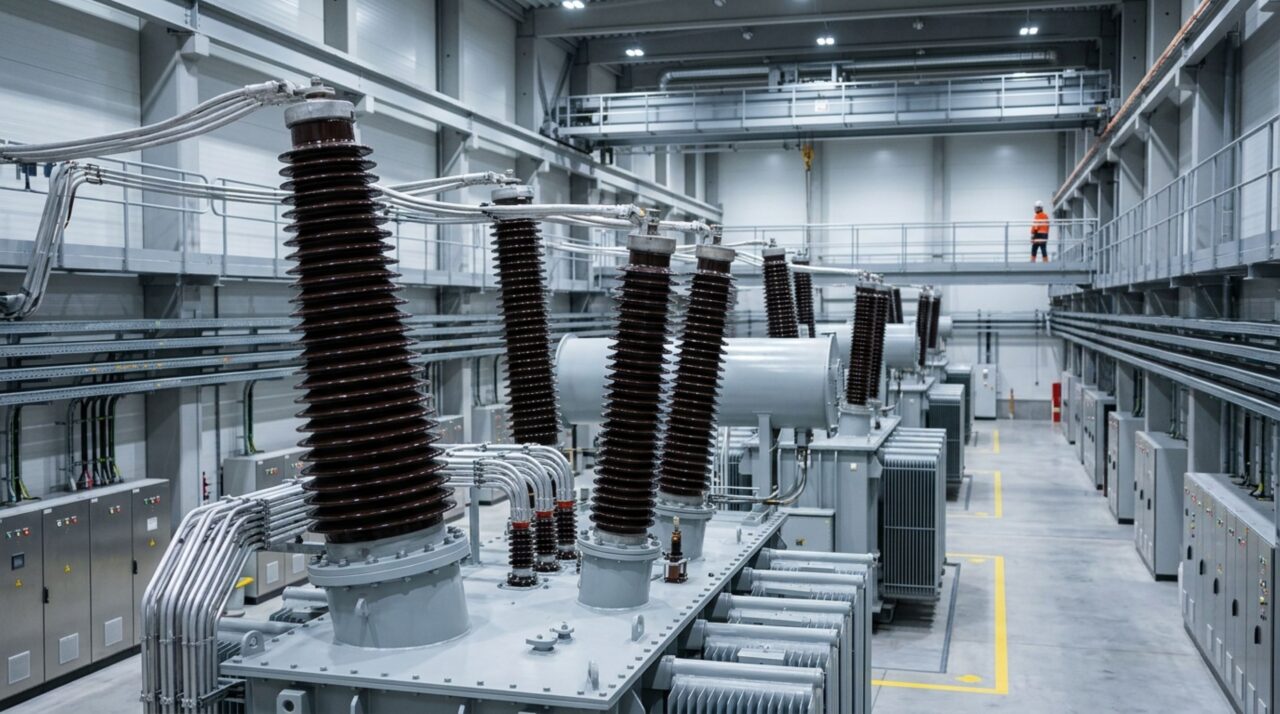

Em vez de transportar essa potência como corrente alternada convencional durante todo o percurso, o sistema utiliza corrente contínua em ultra-alta tensão. Nas extremidades ficam gigantescas estações conversoras, responsáveis por transformar a eletricidade da rede em corrente contínua antes da viagem e convertê-la novamente para corrente alternada quando chega ao destino.

Leia também: A ave engenhosa que usa ferramentas da natureza e atira insetos e pedaços de pão na água como isca para pescar peixes desavisados

Por que aumentar a tensão para 1,1 milhão de volts ajuda a reduzir as perdas?

A lógica física está relacionada à corrente necessária para transportar determinada potência. Quando a tensão aumenta, é possível transmitir a mesma quantidade de energia com corrente menor. Como parte das perdas nos condutores cresce com o quadrado da corrente, reduzir essa corrente diminui significativamente o aquecimento dos cabos durante uma viagem de milhares de quilômetros.

A escala do projeto aparece em alguns números impressionantes:

• Tensão nominal de ±1.100 kV.
• Capacidade de aproximadamente 12 GW.
• Mais de 3.200 quilômetros de extensão.
• Trajeto atravessando seis províncias e regiões.
• Corrente nominal próxima de 5.455 amperes.
• Tecnologia criada para transmissão contínua de altíssima potência.

O vídeo “Skywalking On The ±1100KV Ultra-high Voltage Live-line in China”, publicado pela CCTV Video News Agency, mostra técnicos trabalhando em uma linha chinesa de ultra-alta tensão de ±1.100 kV. As imagens ajudam a visualizar a escala das torres, o enorme espaçamento exigido entre os componentes e o nível extremo de engenharia necessário para operar uma infraestrutura que trabalha com aproximadamente 1,1 milhão de volts.

Como a linha Changji-Guquan impede 1,1 milhão de volts de saltar pelo ar?

Quanto maior a tensão, maior se torna o desafio do isolamento. Em tensões extremas, o ar ao redor dos equipamentos deixa de funcionar como uma barreira perfeita se as distâncias forem insuficientes, podendo ocorrer descargas elétricas e fenômenos de flashover. Por isso, o projeto precisou estabelecer enormes espaçamentos entre condutores, torres, estruturas metálicas e o solo.

A pesquisa técnica sobre a tecnologia de ±1.100 kV detalha justamente esses desafios. Os engenheiros estudaram sobretensões, descargas atmosféricas, desempenho de para-raios, distâncias de isolamento e comportamento do ar diante de impulsos elétricos extremos antes de definir a geometria final da linha.

Por que os cabos precisam ficar tão distantes uns dos outros nas torres gigantes?

No projeto de ±1.100 kV, não basta utilizar um isolador maior e manter todo o restante igual. Os estudos técnicos indicaram espaçamentos entre polos que chegam a dezenas de metros. Com determinados conjuntos de condutores, foi adotada uma separação de aproximadamente 26 metros entre polos e alturas de linha próximas de 25 metros para atender aos requisitos eletromagnéticos e de segurança.

Essa escala reduz o risco de descargas através do ar e também ajuda a controlar campos elétricos e outros efeitos associados à transmissão em ultra-alta tensão. Equipamentos das estações conversoras exigiram desenvolvimento específico, incluindo buchas de parede, transformadores conversores, válvulas e reatores dimensionados para tensões nunca antes utilizadas comercialmente em uma linha desse porte.

A linha Changji-Guquan realmente perde quase zero energia durante a transmissão?

Não. Essa é uma simplificação importante da explicação popular. Nenhuma linha real com milhares de quilômetros transporta eletricidade sem perdas. Condutores possuem resistência elétrica, equipamentos de conversão dissipam energia e existem outros efeitos associados à operação de uma infraestrutura desse porte. O objetivo da ultra-alta tensão é reduzir essas perdas, não eliminá-las.

A diferença é que sistemas UHVDC conseguem transportar grandes quantidades de energia por distâncias extremas com eficiência muito superior ao que seria viável com níveis de tensão menores. A GEIDCO informa que, em comparação com sistemas de ±500 kV DC, linhas de ±1.100 kV podem apresentar perdas de linha proporcionalmente muito menores e capacidade de transmissão várias vezes superior. Portanto, “quase zero” é exagero, enquanto “muito menores” descreve melhor o ganho de engenharia.

Por que a China construiu uma linha tão extrema em vez de gerar toda a energia perto das cidades?

A distribuição geográfica explica boa parte da decisão. Regiões como Xinjiang possuem grandes fontes de geração e potencial energético, enquanto enormes centros consumidores ficam milhares de quilômetros mais a leste. Construir corredores de transmissão de altíssima capacidade permite levar essa eletricidade até áreas onde a demanda é muito maior. A Changji-Guquan atravessa Xinjiang, Gansu, Ningxia, Shaanxi, Henan e Anhui.

Foi essa combinação de distância, potência e tensão que transformou a linha Changji-Guquan em um marco da engenharia elétrica. Ela não transmite energia sem perdas e tampouco atravessa literalmente um continente inteiro, mas percorre uma distância comparável à largura de grandes países usando um nível de tensão de ±1,1 milhão de volts. A verdadeira façanha está em fazer tamanha quantidade de eletricidade viajar por mais de 3.200 quilômetros enquanto isolamento, conversores, torres e sistemas de proteção impedem que uma tensão recorde se transforme em um problema igualmente gigantesco.
