A antena rejeitada por parecer simples demais que virou a base do radar e das comunicações do mundo

Barras metálicas paralelas, organizadas sobre uma haste central, formavam um aparelho tão simples que dificilmente parecia capaz de alterar as comunicações modernas. Criada no Japão durante os primeiros estudos sobre ondas ultracurtas, a estrutura direcionava sinais de rádio com uma eficiência incomum. Anos depois, o mesmo desenho apareceria em radares militares, sistemas de comunicação e milhões de telhados ao redor do mundo.

Quem foi Hidetsugu Yagi antes da criação da antena?

Hidetsugu Yagi nasceu em Osaka, no Japão, em 1886, e formou-se em engenharia elétrica pela Universidade Imperial de Tóquio. Após a graduação, estudou na Alemanha, no Reino Unido e nos Estados Unidos, aproximando-se de pesquisadores que investigavam válvulas, osciladores e novas maneiras de produzir ondas de rádio. Quando voltou ao Japão, levou consigo a convicção de que as frequências mais altas teriam um papel decisivo no futuro das comunicações.

Em 1919, ele se tornou professor da Universidade Imperial de Tohoku, onde organizou um laboratório dedicado às ondas curtas e ultracurtas. Entre os pesquisadores que trabalhavam com ele estava Shintaro Uda, engenheiro responsável por grande parte dos experimentos que levaram ao novo modelo de antena. Por isso, a invenção é corretamente conhecida como antena Yagi-Uda, embora o nome abreviado “antena Yagi” tenha se popularizado em vários países.

Leia também: Ele não tem veneno, mas engana predadores ao assumir a forma dos animais mais perigosos do oceano

Como a antena Yagi-Uda foi criada em 1926?

O desenvolvimento começou com experiências realizadas por Yagi e Uda a partir de 1924. Eles descobriram que uma sequência de hastes metálicas paralelas poderia concentrar a transmissão e a recepção de ondas em uma direção específica. Os resultados foram apresentados em 1926, quando a estrutura começou a ser descrita em artigos científicos e documentos de patente.

• Elemento excitado: recebe ou transmite o sinal principal
• Refletor: reduz a propagação para o lado traseiro
• Diretores: concentram o sinal na direção desejada
• Haste central: mantém os elementos alinhados
• Estrutura passiva: a maioria das barras não precisa de conexão elétrica
• Resultado: sinal mais concentrado e maior alcance direcional

O vídeo “Why I Love the Yagi Antenna”, publicado pelo canal Kathy Loves Physics & History, explica a origem da invenção e mostra como a disposição das barras metálicas transforma uma antena aparentemente simples em um sistema altamente direcional.

Por que a invenção de Hidetsugu Yagi parecia simples demais?

Uma antena comum pode enviar ou captar ondas vindas de várias direções. A antena Yagi-Uda alterava esse comportamento sem depender de motores, circuitos complexos ou grandes superfícies metálicas. Apenas uma das barras precisava ser alimentada diretamente. As demais interagiam com o campo eletromagnético e modificavam a direção em que a energia se propagava.

Essa simplicidade dificultou o reconhecimento imediato de seu potencial dentro do Japão. O sistema chegou a ser usado em experiências de comunicação, incluindo ligações por ondas ultracurtas entre regiões separadas pelo mar, mas não recebeu antes da guerra a atenção estratégica que sua capacidade direcional justificava. A estrutura parecia modesta diante de outros equipamentos militares e científicos mais volumosos.

Como poucas barras metálicas conseguem direcionar ondas de rádio?

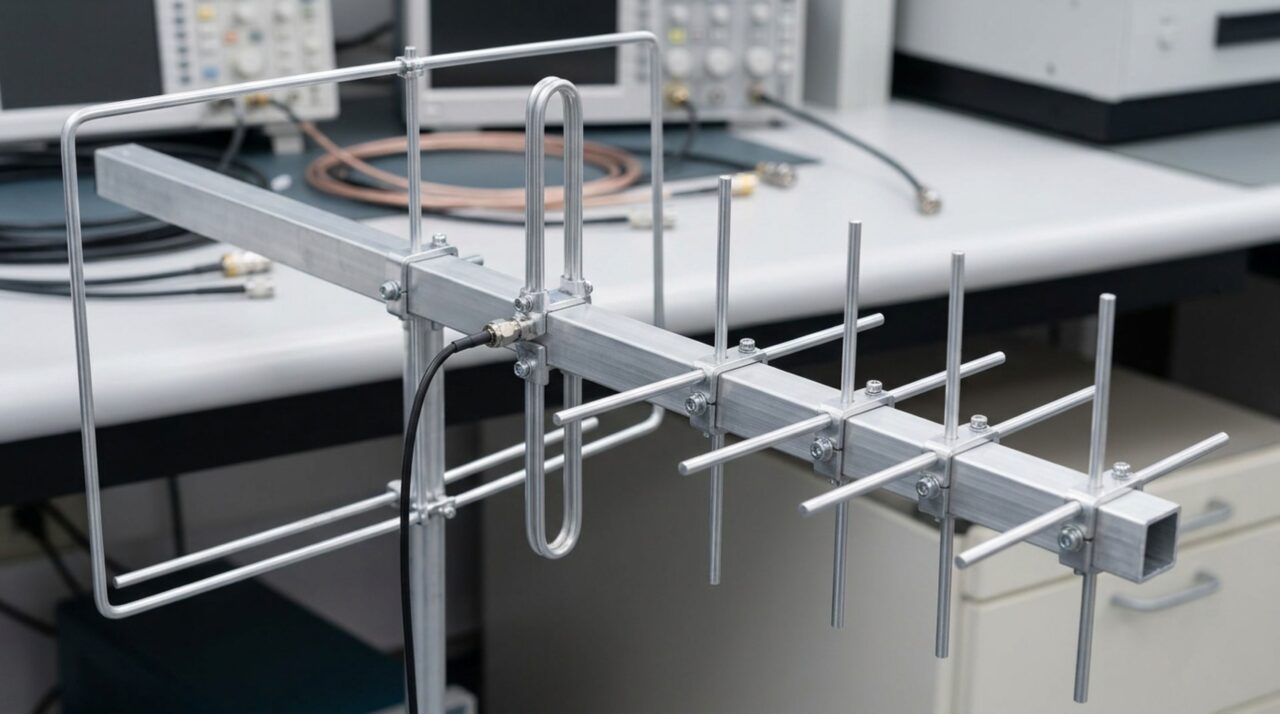

O elemento ativo, também chamado de dipolo excitado, é a parte conectada ao transmissor ou receptor. Atrás dele fica uma barra ligeiramente maior, conhecida como refletor. À frente são colocadas barras um pouco menores, chamadas de diretores. As diferenças de comprimento e posição fazem cada elemento responder à onda de maneira distinta.

Essas ondas reemitidas podem se somar na parte dianteira da antena e se cancelar parcialmente na direção oposta. O resultado é um feixe mais concentrado, capaz de alcançar distâncias maiores ou captar sinais fracos vindos de um ponto específico. Quanto mais diretores são acrescentados dentro de um projeto corretamente calculado, maior pode ser a direcionalidade.

Como a antena Yagi-Uda entrou nos radares da Segunda Guerra?

Yagi divulgou a invenção em inglês, solicitou patentes fora do Japão e apresentou o conceito a pesquisadores estrangeiros. Isso permitiu que engenheiros de outros países estudassem a estrutura antes e durante a Segunda Guerra Mundial. Britânicos, norte-americanos, alemães e, posteriormente, os próprios japoneses utilizaram configurações baseadas no princípio Yagi-Uda em equipamentos de radar e comunicação.

O sistema era especialmente útil porque direcionava ondas de rádio sem exigir uma antena extremamente pesada. Em radares, conjuntos de elementos podiam transmitir pulsos em uma direção e receber os ecos refletidos por aeronaves ou navios. A Japan Patent Office destaca que a invenção combinava alto desempenho com construção simples, característica que favoreceu sua adoção internacional.

Por que a criação de Hidetsugu Yagi continua nos telhados?

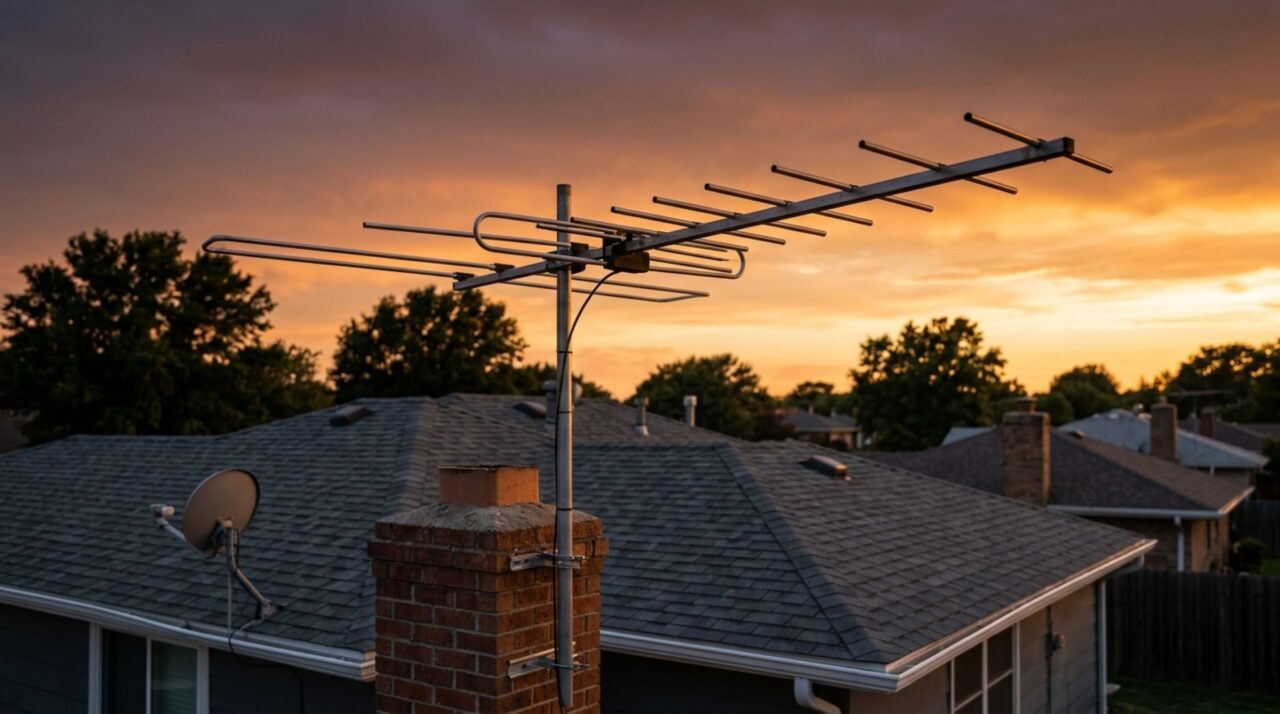

Depois da guerra, a expansão da televisão transformou a antena em um objeto doméstico. As emissoras transmitiam sinais a partir de torres fixas, e os moradores precisavam apontar suas antenas para essas estações. O formato direcional da Yagi-Uda melhorava a recepção e reduzia interferências vindas de outras direções, tornando-se ideal para canais nas faixas VHF e UHF.

O mesmo princípio continua presente em rádio amador, enlaces de comunicação, redes sem fio, rastreamento, telemetria e sistemas modernos de detecção. Embora novos modelos tenham surgido, a invenção desenvolvida por Yagi e Uda permanece reconhecível: uma sequência de barras paralelas que parece simples, mas manipula ondas invisíveis com precisão suficiente para atravessar décadas de evolução tecnológica.
